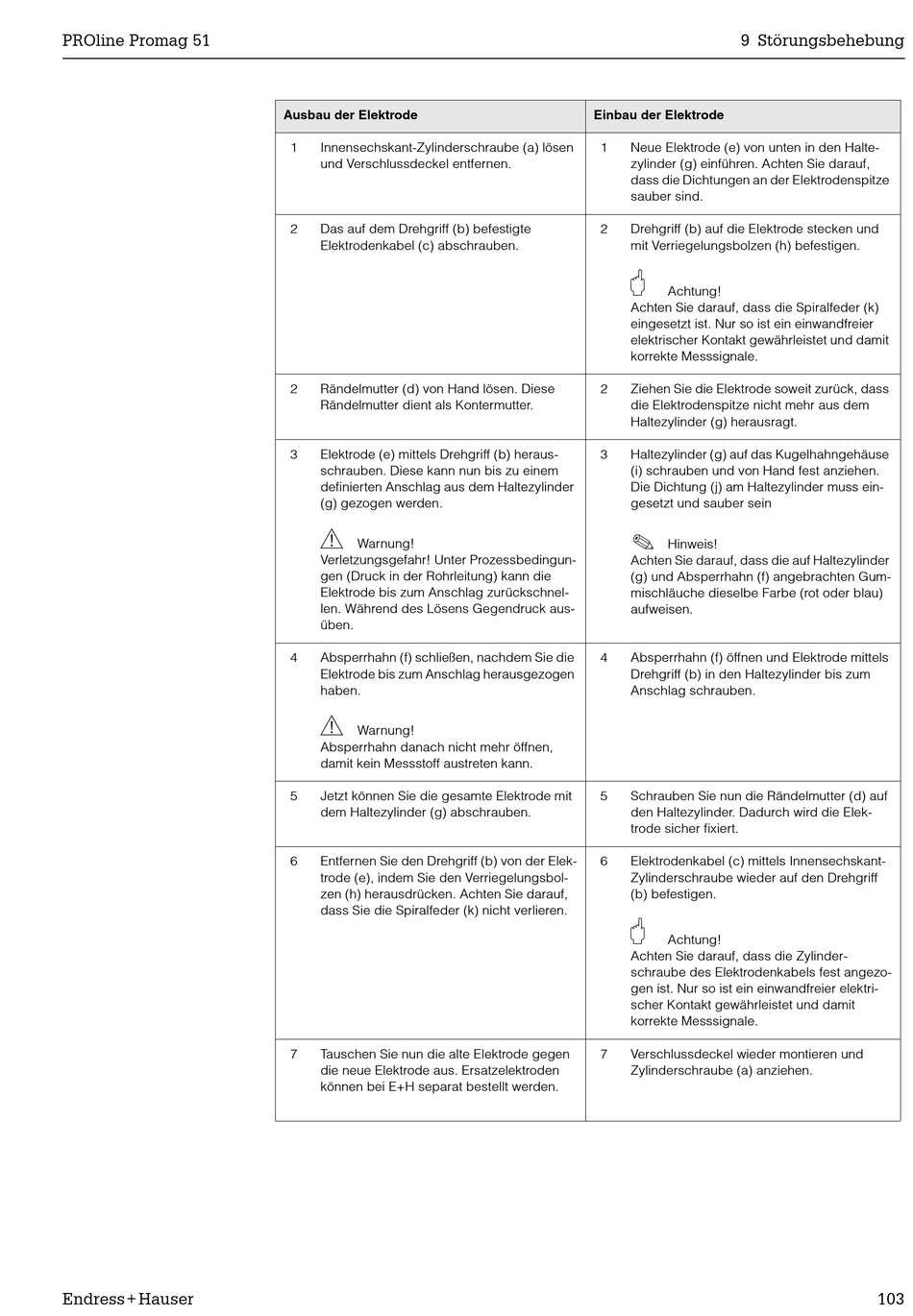

Ausbau der Elektrode
1
Innensechskant-Zylinderschraube (a) lösen
und Verschlussdeckel entfernen.
2
Das auf dem Drehgriff (b) befestigte
Elektrodenkabel (c) abschrauben.
2
Rändelmutter (d) von Hand lösen. Diese
Rändelmutter dient als Kontermutter.
3
Elektrode (e) mittels Drehgriff (b) heraus-
schrauben. Diese kann nun bis zu einem
definierten Anschlag aus dem Haltezylinder
(g) gezogen werden.
#
Warnung!
Verletzungsgefahr! Unter Prozessbedingun-
gen (Druck in der Rohrleitung) kann die
Elektrode bis zum Anschlag zurückschnel-
len. Während des Lösens Gegendruck aus-
üben.
4
Absperrhahn (f) schließen, nachdem Sie die
Elektrode bis zum Anschlag herausgezogen
haben.
#
Warnung!
Absperrhahn danach nicht mehr öffnen,
damit kein Messstoff austreten kann.
5
Jetzt können Sie die gesamte Elektrode mit
dem Haltezylinder (g) abschrauben.
6
Entfernen Sie den Drehgriff (b) von der Elek-
trode (e), indem Sie den Verriegelungsbol-
zen (h) herausdrücken. Achten Sie darauf,
dass Sie die Spiralfeder (k) nicht verlieren.
7
Tauschen Sie nun die alte Elektrode gegen
die neue Elektrode aus. Ersatzelektroden
können bei E+H separat bestellt werden.
9 Störungsbehebung
Einbau der Elektrode
1
Neue Elektrode (e) von unten in den Halte-
zylinder (g) einführen. Achten Sie darauf,
dass die Dichtungen an der Elektrodenspitze
sauber sind.
2
Drehgriff (b) auf die Elektrode stecken und
mit Verriegelungsbolzen (h) befestigen.
"
Achtung!
Achten Sie darauf, dass die Spiralfeder (k)
eingesetzt ist. Nur so ist ein einwandfreier
elektrischer Kontakt gewährleistet und damit
korrekte Messsignale.
2
Ziehen Sie die Elektrode soweit zurück, dass
die Elektrodenspitze nicht mehr aus dem
Haltezylinder (g) herausragt.
3
Haltezylinder (g) auf das Kugelhahngehäuse
(i) schrauben und von Hand fest anziehen.
Die Dichtung (j) am Haltezylinder muss ein-
gesetzt und sauber sein
!
Hinweis!
Achten Sie darauf, dass die auf Haltezylinder
(g) und Absperrhahn (f) angebrachten Gum-
mischläuche dieselbe Farbe (rot oder blau)
aufweisen.
4
Absperrhahn (f) öffnen und Elektrode mittels
Drehgriff (b) in den Haltezylinder bis zum
Anschlag schrauben.
5
Schrauben Sie nun die Rändelmutter (d) auf
den Haltezylinder. Dadurch wird die Elek-
trode sicher fixiert.
6
Elektrodenkabel (c) mittels Innensechskant-
Zylinderschraube wieder auf den Drehgriff
(b) befestigen.
"
Achtung!
Achten Sie darauf, dass die Zylinder-
schraube des Elektrodenkabels fest angezo-
gen ist. Nur so ist ein einwandfreier elektri-
scher Kontakt gewährleistet und damit
korrekte Messsignale.
7
Verschlussdeckel wieder montieren und
Zylinderschraube (a) anziehen.
