4.2.3 Anschluss Reset-Schalter (für Fehlermeldungen)
Während des Messbetriebs auftretende Fehlermeldungen müssen im Eichbetrieb über
den Statuseingang (Hilfseingang) mit Hilfe eines Spannungsimpulses manuell zurück-
gesetzt bzw. bestätigt werden, z.B. über dafür vorgesehene externe Schalter oder
Reset-Taster.
Die Speisung erfolgt entweder mit Hilfe einer externen Spannungsquelle oder mit Hilfe
des Stromausganges (Abb. 30).
A
Esc
-
+ E
B
Esc
- + E

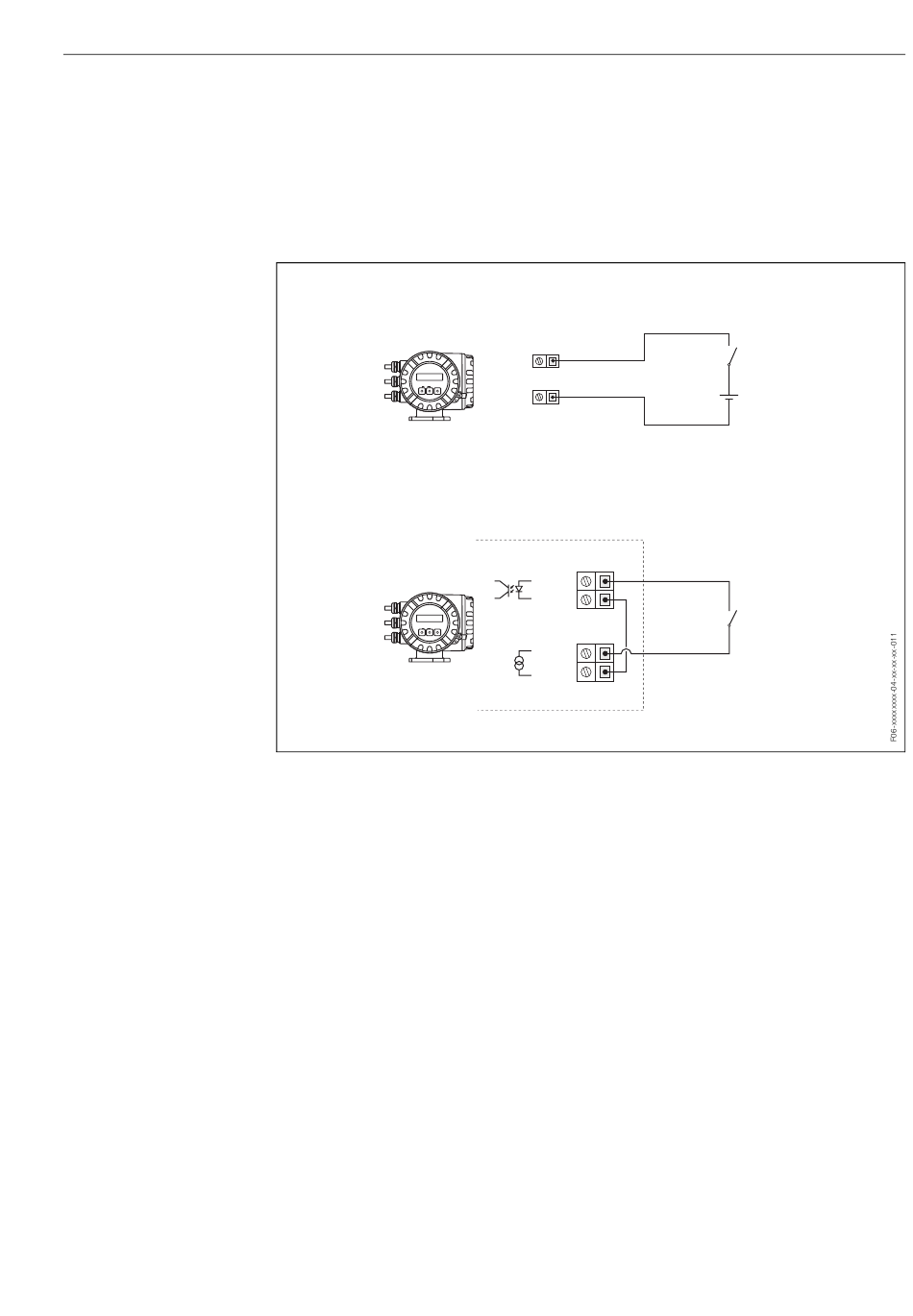

Abb. 30: Verdrahtungsvarianten für den Anschluß eines "Reset"-Schalters (zur Fehlerrücksetzung)
A = Verdrahtungsvariante mit externer Spannungsquelle (3...30 V)
B = Verdrahtungsvariante mit dem Stromausgang als Spannungsquelle (4...20 mA)
Klemmen-Nr. 20 / 21 = Statuseingang
Klemmen-Nr. 26 / 27 = Stromausgang
+
20
21
-
+
20
-
21
+
26
-
27
