Montage von Erdungsscheiben (DN 25...300)
Unter bestimmten Applikationsbedingungen, z.B. bei ausgekleideten oder ungeerden-
ten Rohrleitungen (s. Seite 49 ff.), sind für den Potenzialausgleich zusätzlich Erdungs-
scheiben zwischen Messaufnehmer und Rohrleitungsflansch zu montieren. Erdungs-
scheiben können bei E+H als separates Zubehörteil bestellt werden (s. Seite 83).
Achtung!
• Bei der Verwendung von Erdungsscheiben (inkl. Dichtungen) erhöht sich die
Einbaulänge! Abmessungen → Seite 129
• Hartgummi-Auskleidung → Zusätzliche Dichtungen sind sowohl zwischen Messauf-
nehmer und Erdungsscheibe als auch zwischen Erdungsscheibe und Rohrleitungs-
flansch zu montieren.
• Polyurethan-Auskleidung → Zusätzliche Dichtungen sind zwischen Erdungsscheibe
und Rohrleitungsflansch zu montieren.
1. Platzieren Sie Erdungsscheibe und die zusätzlich(en) Dichtung(en) zwischen den
Messgeräte- und Rohrleitungsflansch (s. Abb. 18).
2. Schieben Sie die Schrauben durch die Flanschbohrungen. Ziehen Sie danach die
Muttern nur soweit an, dass diese lose aufsitzen.
3. Drehen Sie jetzt die Erdungsscheibe wie in Abb. 18 dargestellt, bis der Griff an die
Schrauben anschlägt. Dadurch wird die Erdungsscheibe automatisch korrekt zen-
triert.
4. Ziehen Sie nun die Schrauben mit den dazu erforderlichen Anziehdrehmomenten
an (s. Seite 30 ff.)
Verbinden Sie nun die Erdungsscheibe mit dem Erdpotenzial → Seite 51.
5.

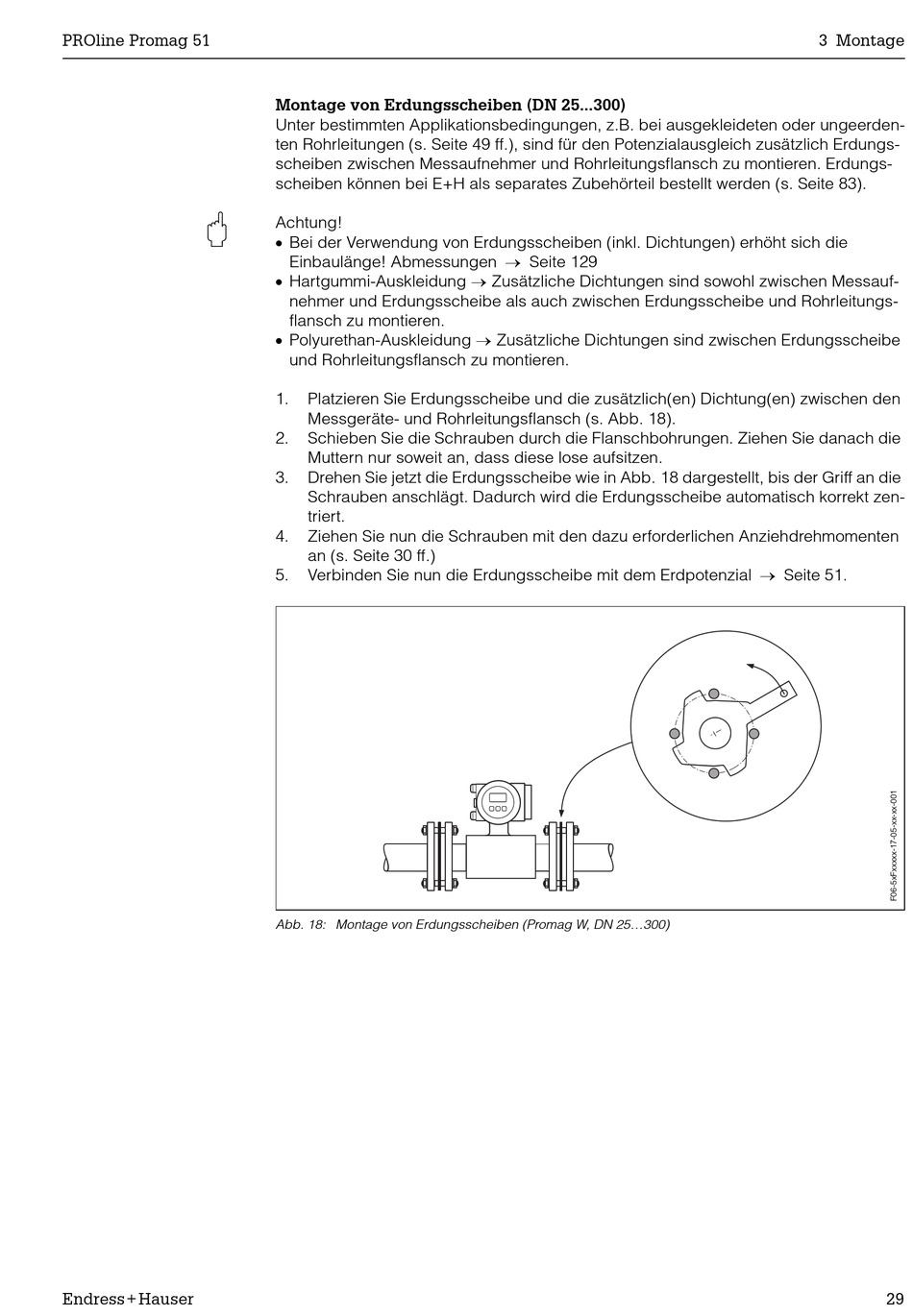

Abb. 18: Montage von Erdungsscheiben (Promag W, DN 25...300)
