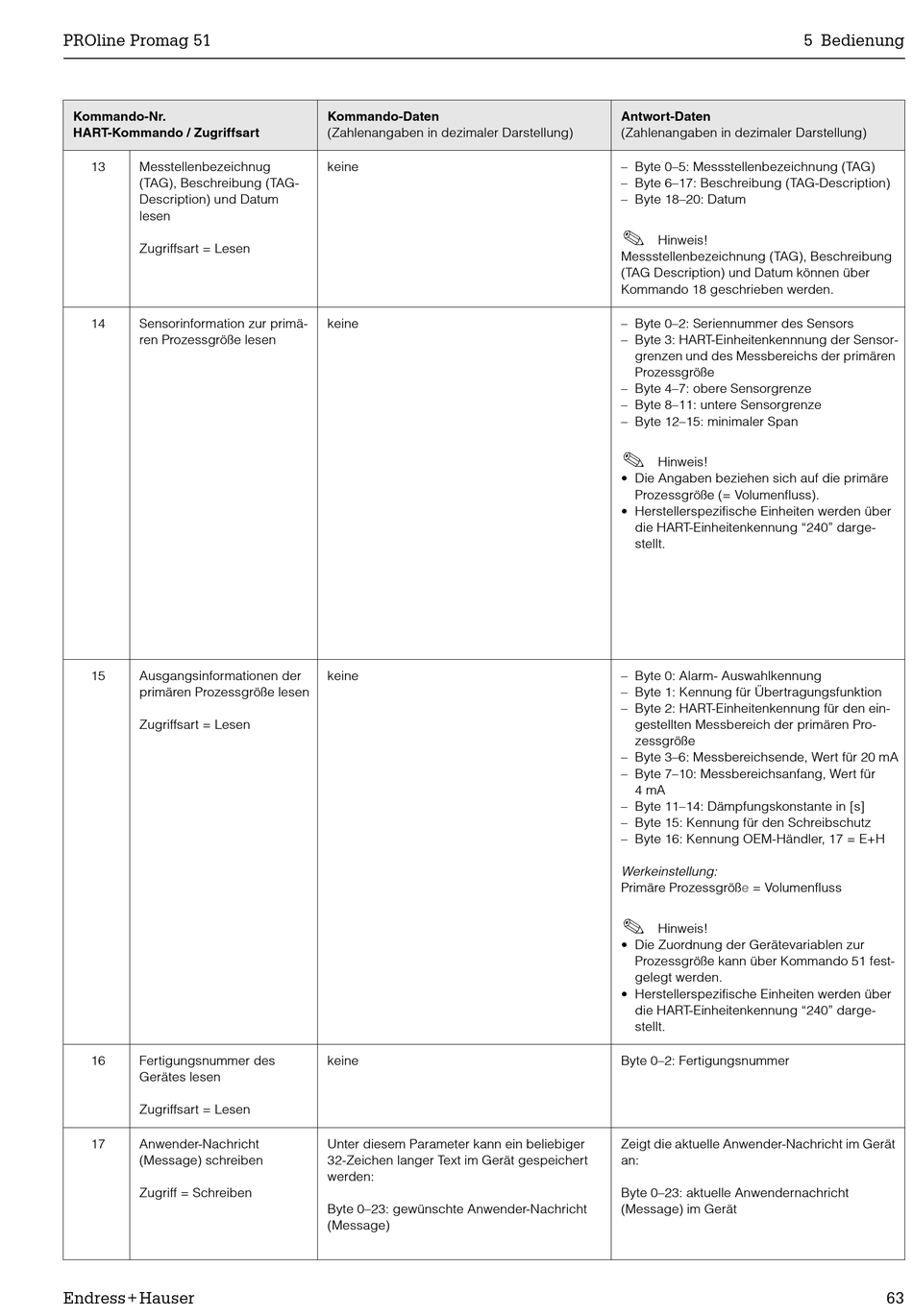

PROline Promag 51
Kommando-Nr.
HART-Kommando / Zugriffsart
13 Messtellenbezeichnug
(TAG), Beschreibung (TAG-
Description) und Datum
lesen
Zugriffsart = Lesen
14 Sensorinformation zur primä-
ren Prozessgröße lesen
15 Ausgangsinformationen der
primären Prozessgröße lesen
Zugriffsart = Lesen
16 Fertigungsnummer des
Gerätes lesen
Zugriffsart = Lesen
17 Anwender-Nachricht
(Message) schreiben
Zugriff = Schreiben
Endress+Hauser
Kommando-Daten
(Zahlenangaben in dezimaler Darstellung)
keine
keine
keine
keine
Unter diesem Parameter kann ein beliebiger
32-Zeichen langer Text im Gerät gespeichert
werden:
Byte 0–23: gewünschte Anwender-Nachricht
(Message)
Antwort-Daten
(Zahlenangaben in dezimaler Darstellung)
– Byte 0–5: Messstellenbezeichnung (TAG)
– Byte 6–17: Beschreibung (TAG-Description)
– Byte 18–20: Datum
!
Hinweis!
Messstellenbezeichnung (TAG), Beschreibung
(TAG Description) und Datum können über
Kommando 18 geschrieben werden.
– Byte 0–2: Seriennummer des Sensors
– Byte 3: HART-Einheitenkennnung der Sensor-
grenzen und des Messbereichs der primären
Prozessgröße
– Byte 4–7: obere Sensorgrenze
– Byte 8–11: untere Sensorgrenze
– Byte 12–15: minimaler Span
!
Hinweis!
• Die Angaben beziehen sich auf die primäre
Prozessgröße (= Volumenfluss).
• Herstellerspezifische Einheiten werden über
die HART-Einheitenkennung "240" darge-
stellt.
– Byte 0: Alarm- Auswahlkennung
– Byte 1: Kennung für Übertragungsfunktion
– Byte 2: HART-Einheitenkennung für den ein-
gestellten Messbereich der primären Pro-
zessgröße
– Byte 3–6: Messbereichsende, Wert für 20 mA
– Byte 7–10: Messbereichsanfang, Wert für
4 mA
– Byte 11–14: Dämpfungskonstante in [s]
– Byte 15: Kennung für den Schreibschutz
– Byte 16: Kennung OEM-Händler, 17 = E+H
Werkeinstellung:
Primäre Prozessgröße = Volumenfluss
!
Hinweis!
• Die Zuordnung der Gerätevariablen zur
Prozessgröße kann über Kommando 51 fest-
gelegt werden.
• Herstellerspezifische Einheiten werden über
die HART-Einheitenkennung "240" darge-
stellt.
Byte 0–2: Fertigungsnummer
Zeigt die aktuelle Anwender-Nachricht im Gerät
an:
Byte 0–23: aktuelle Anwendernachricht
(Message) im Gerät
