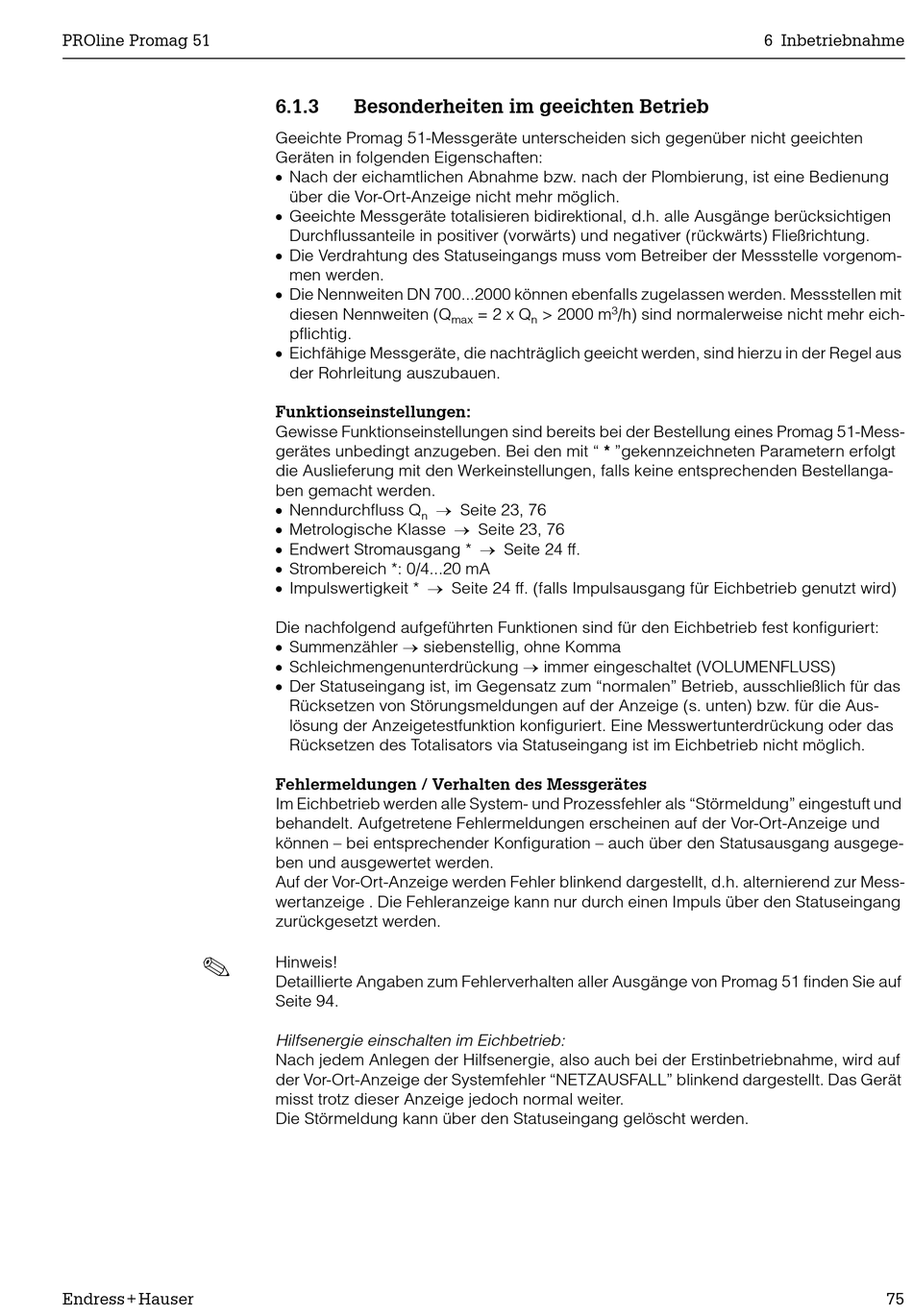

6.1.3

Besonderheiten im geeichten Betrieb

Geeichte Promag 51-Messgeräte unterscheiden sich gegenüber nicht geeichten
Geräten in folgenden Eigenschaften:
• Nach der eichamtlichen Abnahme bzw. nach der Plombierung, ist eine Bedienung
über die Vor-Ort-Anzeige nicht mehr möglich.
• Geeichte Messgeräte totalisieren bidirektional, d.h. alle Ausgänge berücksichtigen
Durchflussanteile in positiver (vorwärts) und negativer (rückwärts) Fließrichtung.
• Die Verdrahtung des Statuseingangs muss vom Betreiber der Messstelle vorgenom-
men werden.
• Die Nennweiten DN 700...2000 können ebenfalls zugelassen werden. Messstellen mit
diesen Nennweiten (Q
pflichtig.
• Eichfähige Messgeräte, die nachträglich geeicht werden, sind hierzu in der Regel aus
der Rohrleitung auszubauen.
Funktionseinstellungen:
Gewisse Funktionseinstellungen sind bereits bei der Bestellung eines Promag 51-Mess-
gerätes unbedingt anzugeben. Bei den mit " * "gekennzeichneten Parametern erfolgt
die Auslieferung mit den Werkeinstellungen, falls keine entsprechenden Bestellanga-
ben gemacht werden.
• Nenndurchfluss Q → Seite 23, 76
n
• Metrologische Klasse → Seite 23, 76
• Endwert Stromausgang * → Seite 24 ff.
• Strombereich *: 0/4...20 mA
• Impulswertigkeit * → Seite 24 ff. (falls Impulsausgang für Eichbetrieb genutzt wird)
Die nachfolgend aufgeführten Funktionen sind für den Eichbetrieb fest konfiguriert:
• Summenzähler → siebenstellig, ohne Komma
• Schleichmengenunterdrückung → immer eingeschaltet (VOLUMENFLUSS)
• Der Statuseingang ist, im Gegensatz zum "normalen" Betrieb, ausschließlich für das
Rücksetzen von Störungsmeldungen auf der Anzeige (s. unten) bzw. für die Aus-
lösung der Anzeigetestfunktion konfiguriert. Eine Messwertunterdrückung oder das
Rücksetzen des Totalisators via Statuseingang ist im Eichbetrieb nicht möglich.
Fehlermeldungen / Verhalten des Messgerätes
Im Eichbetrieb werden alle System- und Prozessfehler als "Störmeldung" eingestuft und
behandelt. Aufgetretene Fehlermeldungen erscheinen auf der Vor-Ort-Anzeige und
können – bei entsprechender Konfiguration – auch über den Statusausgang ausgege-
ben und ausgewertet werden.
Auf der Vor-Ort-Anzeige werden Fehler blinkend dargestellt, d.h. alternierend zur Mess-
wertanzeige . Die Fehleranzeige kann nur durch einen Impuls über den Statuseingang
zurückgesetzt werden.
Hinweis!
Detaillierte Angaben zum Fehlerverhalten aller Ausgänge von Promag 51 finden Sie auf
Seite 94.
Hilfsenergie einschalten im Eichbetrieb:
Nach jedem Anlegen der Hilfsenergie, also auch bei der Erstinbetriebnahme, wird auf
der Vor-Ort-Anzeige der Systemfehler "NETZAUSFALL" blinkend dargestellt. Das Gerät
misst trotz dieser Anzeige jedoch normal weiter.
Die Störmeldung kann über den Statuseingang gelöscht werden.
3
= 2 x Q > 2000 m /h) sind normalerweise nicht mehr eich-
max n
6 Inbetriebnahme
75
