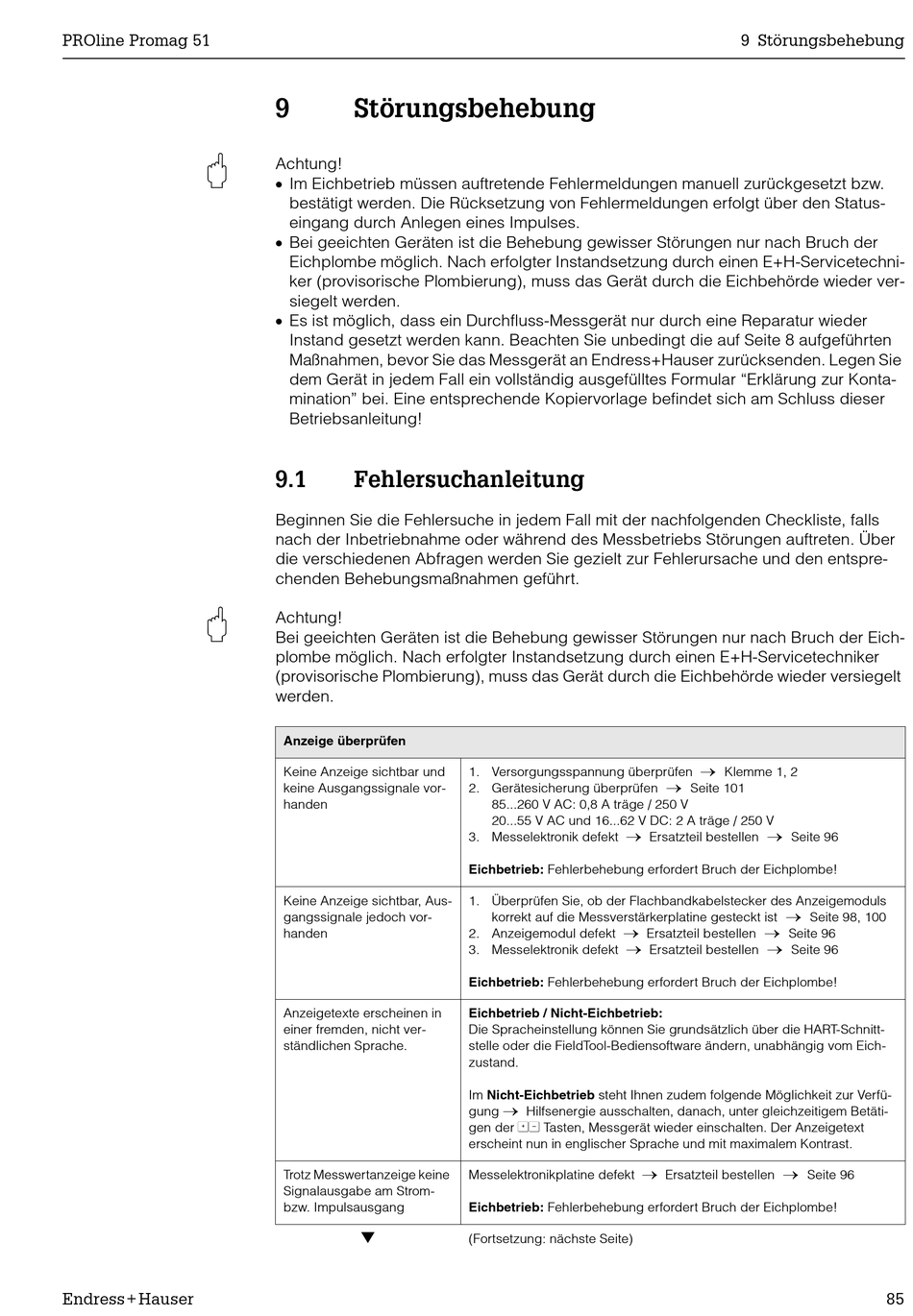

9 Störungsbehebung
Achtung!
• Im Eichbetrieb müssen auftretende Fehlermeldungen manuell zurückgesetzt bzw.
bestätigt werden. Die Rücksetzung von Fehlermeldungen erfolgt über den Status-
eingang durch Anlegen eines Impulses.
• Bei geeichten Geräten ist die Behebung gewisser Störungen nur nach Bruch der
Eichplombe möglich. Nach erfolgter Instandsetzung durch einen E+H-Servicetechni-
ker (provisorische Plombierung), muss das Gerät durch die Eichbehörde wieder ver-
siegelt werden.
• Es ist möglich, dass ein Durchfluss-Messgerät nur durch eine Reparatur wieder
Instand gesetzt werden kann. Beachten Sie unbedingt die auf Seite 8 aufgeführten
Maßnahmen, bevor Sie das Messgerät an Endress+Hauser zurücksenden. Legen Sie
dem Gerät in jedem Fall ein vollständig ausgefülltes Formular "Erklärung zur Konta-
mination" bei. Eine entsprechende Kopiervorlage befindet sich am Schluss dieser
Betriebsanleitung!
9.1

Fehlersuchanleitung

Beginnen Sie die Fehlersuche in jedem Fall mit der nachfolgenden Checkliste, falls
nach der Inbetriebnahme oder während des Messbetriebs Störungen auftreten. Über
die verschiedenen Abfragen werden Sie gezielt zur Fehlerursache und den entspre-
chenden Behebungsmaßnahmen geführt.
Achtung!
Bei geeichten Geräten ist die Behebung gewisser Störungen nur nach Bruch der Eich-
plombe möglich. Nach erfolgter Instandsetzung durch einen E+H-Servicetechniker
(provisorische Plombierung), muss das Gerät durch die Eichbehörde wieder versiegelt
werden.
Anzeige überprüfen
Keine Anzeige sichtbar und
keine Ausgangssignale vor-
handen
Keine Anzeige sichtbar, Aus-
gangssignale jedoch vor-
handen
Anzeigetexte erscheinen in
einer fremden, nicht ver-
ständlichen Sprache.
Trotz Messwertanzeige keine
Signalausgabe am Strom-
bzw. Impulsausgang
▼
1. Versorgungsspannung überprüfen
2. Gerätesicherung überprüfen
85...260 V AC: 0,8 A träge / 250 V
20...55 V AC und 16...62 V DC: 2 A träge / 250 V
→
3. Messelektronik defekt
Eichbetrieb: Fehlerbehebung erfordert Bruch der Eichplombe!
1. Überprüfen Sie, ob der Flachbandkabelstecker des Anzeigemoduls
korrekt auf die Messverstärkerplatine gesteckt ist
→
2. Anzeigemodul defekt
→
3. Messelektronik defekt
Eichbetrieb: Fehlerbehebung erfordert Bruch der Eichplombe!
Eichbetrieb / Nicht-Eichbetrieb:
Die Spracheinstellung können Sie grundsätzlich über die HART-Schnitt-
stelle oder die FieldTool-Bediensoftware ändern, unabhängig vom Eich-
zustand.
Im Nicht-Eichbetrieb steht Ihnen zudem folgende Möglichkeit zur Verfü-
→
gung Hilfsenergie ausschalten, danach, unter gleichzeitigem Betäti-
gen der OS Tasten, Messgerät wieder einschalten. Der Anzeigetext
erscheint nun in englischer Sprache und mit maximalem Kontrast.
Messelektronikplatine defekt
Eichbetrieb: Fehlerbehebung erfordert Bruch der Eichplombe!
(Fortsetzung: nächste Seite)
9 Störungsbehebung
→
Klemme 1, 2
→
Seite 101
→
Ersatzteil bestellen Seite 96
→
Seite 98, 100
→
Ersatzteil bestellen Seite 96
→
Ersatzteil bestellen Seite 96
→ →
Ersatzteil bestellen Seite 96
