PROline Promag 51
"
Endress+Hauser
Montage von Erdungsscheiben (DN 15...300)
Unter bestimmten Applikationsbedingungen, z.B. bei ausgekleideten oder ungeerden-
ten Rohrleitungen (s. Seite 49 ff.), sind für den Potenzialausgleich zusätzlich Erdungs-
scheiben zwischen Messaufnehmer und Rohrleitungsflansch zu montieren. Erdungs-
scheiben können bei E+H als separates Zubehörteil bestellt werden (s. Seite 83).
Achtung!
• Bei der Verwendung von Erdungsscheiben (inkl. Dichtungen) erhöht sich die
Einbaulänge! Abmessungen → Seite 129
• PTFE- und PFA-Auskleidung → Zusätzliche Dichtungen sind zwischen Erdungs-
scheibe und Rohrleitungsflansch zu montieren.
1. Platzieren Sie Erdungsscheibe und die zusätzliche Dichtung zwischen den Mess-
geräte- und Rohrleitungsflansch (s. Abb. 20).
2. Schieben Sie die Schrauben durch die Flanschbohrungen. Ziehen Sie danach die
Muttern nur soweit an, dass diese lose aufsitzen.
3. Drehen Sie jetzt die Erdungsscheibe wie in Abb. 20 dargestellt, bis der Griff an die
Schrauben anschlägt. Dadurch wird die Erdungsscheibe automatisch zentriert.
4. Ziehen Sie nun die Schrauben mit den dazu erforderlichen Anziehdrehmomenten
an (s. Seite 34 ff.)
Verbinden Sie die Erdungsscheibe mit dem Erdpotenzial → Seite 51.
5.

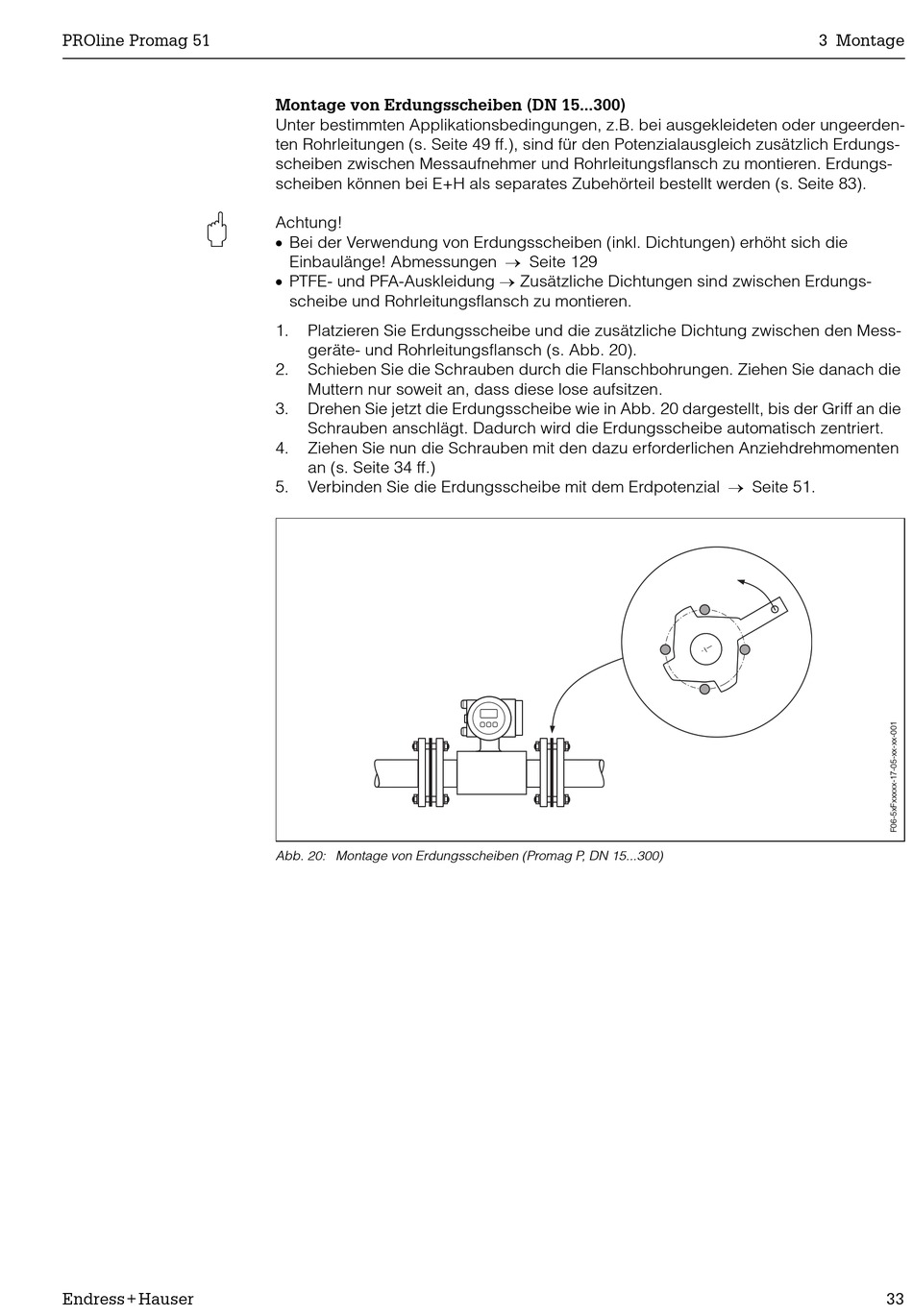

Abb. 20: Montage von Erdungsscheiben (Promag P, DN 15...300)
