9 Störungsbehebung
100
1
6
5
7.1
5
7.3
3

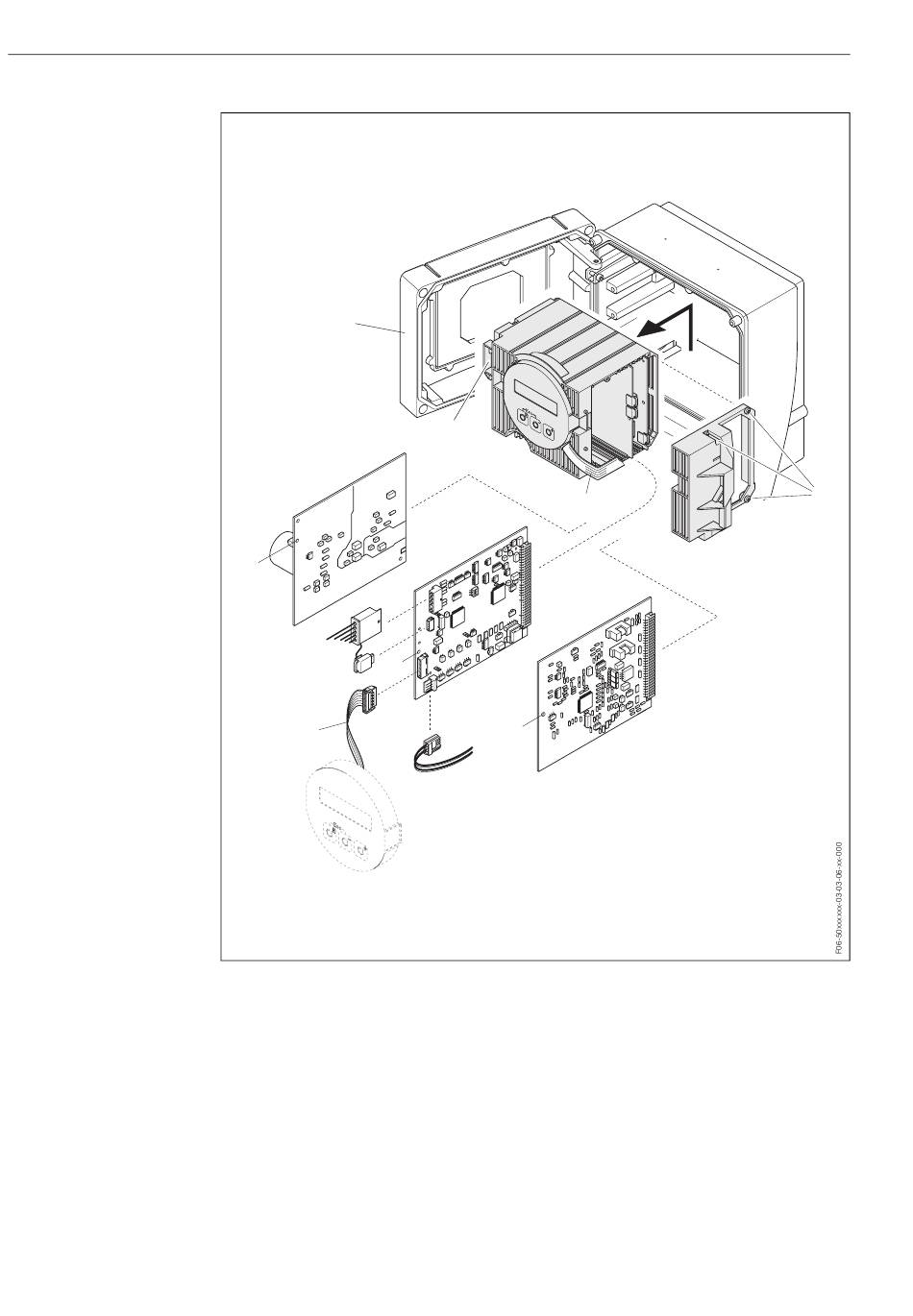

Abb. 47: Wandaufbaugehäuse: Ein- und Ausbau von Elektronikplatinen
1 Gehäusedeckel
2 Elektronikmodul
3 Flachbandkabel (Anzeigemodul)
4 Elektronikraumabdeckung (3 Schrauben)
5 Hilfsöffnung für Ein-/Ausbau
6 Netzteilplatine
7 Messverstärkerplatine
7.1 Elektrodensignalkabel
7.2 Spulenstromkabel (Sensor)
7.3 S-DAT (Sensor-Datenspeicher)
8 I/O-Platine
