6 Inbetriebnahme
74
6.1.2

Einrichten / Aufheben des Eichbetriebs

Eichbetrieb einrichten
1. Öffnen Sie den Elektronikraumdeckel des
Messumformers, indem Sie die entsprechen-
den Plombierschrauben (A) lösen.
2. Konfigurieren Sie zunächst alle für den Eichbe-
trieb wichtigen Funktionen, wie z.B. "PULSE
EICHFÄHIG", usw.
3. Geben Sie nun in der Funktion "CODE EIN-
GABE" den Eichcode "5100" ein. Das Gerät
befindet sich danach im Eichbetriebszustand.
Auf der Anzeige erscheint "EICHZUSTAND
JA". Damit wird der Eichbetriebszustand im
Messsystem intern "festgelegt" und gespei-
chert.
"
Achtung!
– Im Eichbetrieb sind alle eichrelevanten
Funktionen der Programmiermatrix automa-
tisch gesperrt. Diese Funktionen können bei
plombierten Messgeräten nachträglich nicht
mehr verändert werden; sie sind im Hand-
buch "Beschreibung Gerätefunktionen"
durch ein Schlüsselloch-Symbol (
gekennzeichnet.
– Zusätzliche Besonderheiten im Eichbetrieb
sind auf Seite 75 beschrieben.
4. Schrauben Sie den Elektronikraumdeckel wie-
der fest auf das Messumformergehäuse (bei
der Kompaktausführung auch die Sicherungs-
kralle).
5. Das Messgerät ist nun mit den Plombier-
schrauben (A, B) zu plombieren (Abb. 41).
A

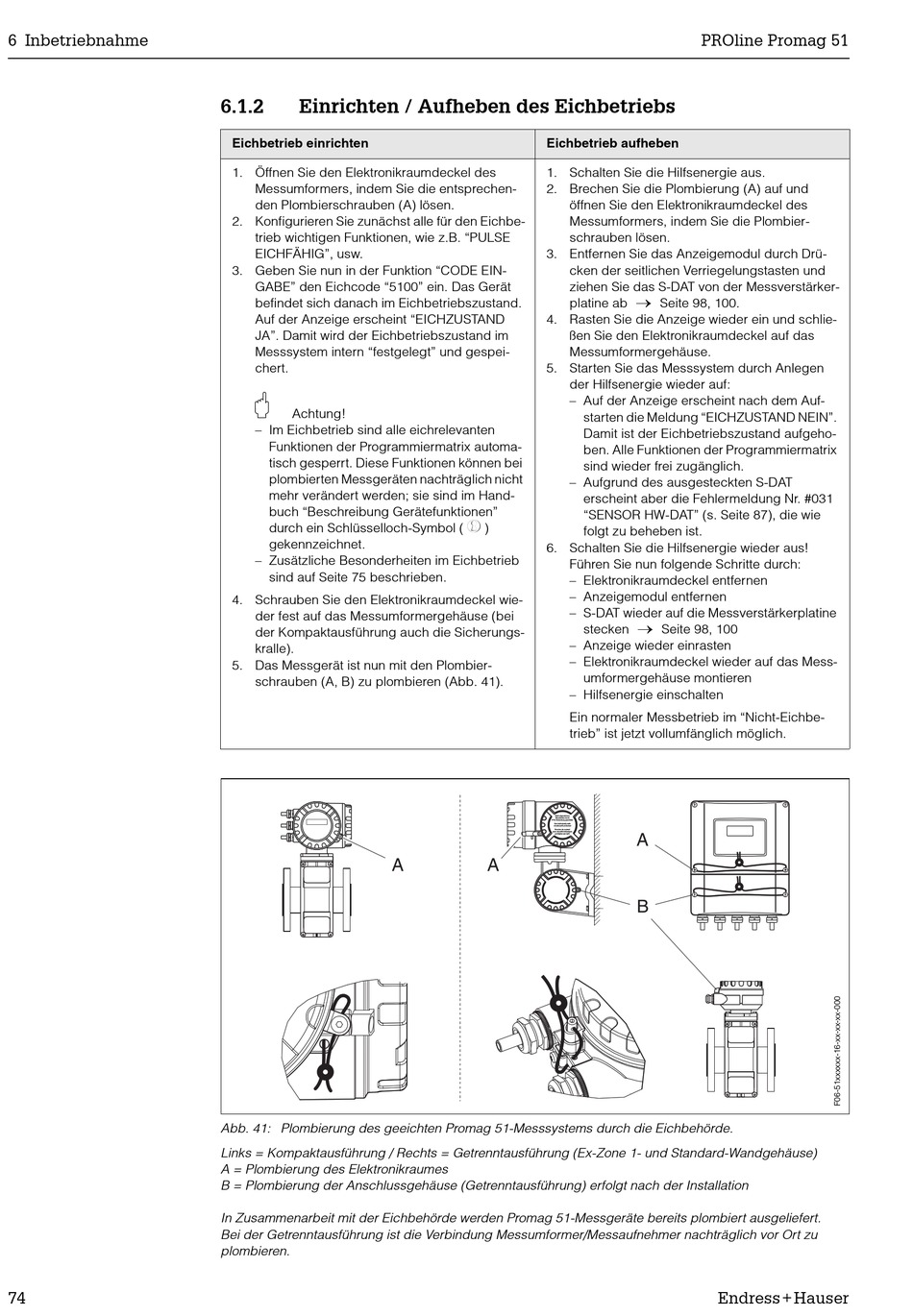

Abb. 41: Plombierung des geeichten Promag 51-Messsystems durch die Eichbehörde.
Links = Kompaktausführung / Rechts = Getrenntausführung (Ex-Zone 1- und Standard-Wandgehäuse)
A = Plombierung des Elektronikraumes
B = Plombierung der Anschlussgehäuse (Getrenntausführung) erfolgt nach der Installation
In Zusammenarbeit mit der Eichbehörde werden Promag 51-Messgeräte bereits plombiert ausgeliefert.
Bei der Getrenntausführung ist die Verbindung Messumformer/Messaufnehmer nachträglich vor Ort zu
plombieren.
Eichbetrieb aufheben
1. Schalten Sie die Hilfsenergie aus.
2. Brechen Sie die Plombierung (A) auf und
öffnen Sie den Elektronikraumdeckel des
Messumformers, indem Sie die Plombier-
schrauben lösen.
3. Entfernen Sie das Anzeigemodul durch Drü-
cken der seitlichen Verriegelungstasten und
ziehen Sie das S-DAT von der Messverstärker-
→
platine ab
4. Rasten Sie die Anzeige wieder ein und schlie-
ßen Sie den Elektronikraumdeckel auf das
Messumformergehäuse.
5. Starten Sie das Messsystem durch Anlegen
der Hilfsenergie wieder auf:
– Auf der Anzeige erscheint nach dem Auf-
starten die Meldung "EICHZUSTAND NEIN".
Damit ist der Eichbetriebszustand aufgeho-
ben. Alle Funktionen der Programmiermatrix
sind wieder frei zugänglich.
– Aufgrund des ausgesteckten S-DAT
erscheint aber die Fehlermeldung Nr. #031
"SENSOR HW-DAT" (s. Seite 87), die wie
`
)
folgt zu beheben ist.
6. Schalten Sie die Hilfsenergie wieder aus!
Führen Sie nun folgende Schritte durch:
– Elektronikraumdeckel entfernen
– Anzeigemodul entfernen
– S-DAT wieder auf die Messverstärkerplatine
→
stecken
– Anzeige wieder einrasten
– Elektronikraumdeckel wieder auf das Mess-
umformergehäuse montieren
– Hilfsenergie einschalten
Ein normaler Messbetrieb im "Nicht-Eichbe-
trieb" ist jetzt vollumfänglich möglich.
Nicht-eigensichere
Stromkreise durch
IP40-Abdeckung geschützt
Non-intrinsically safe
circuits Ip40 protected
Boucles de courant
sans sécurité intrinsèque
protégées par Ip40 A
A
B
PROline Promag 51
Seite 98, 100.
Seite 98, 100
