12.4.6

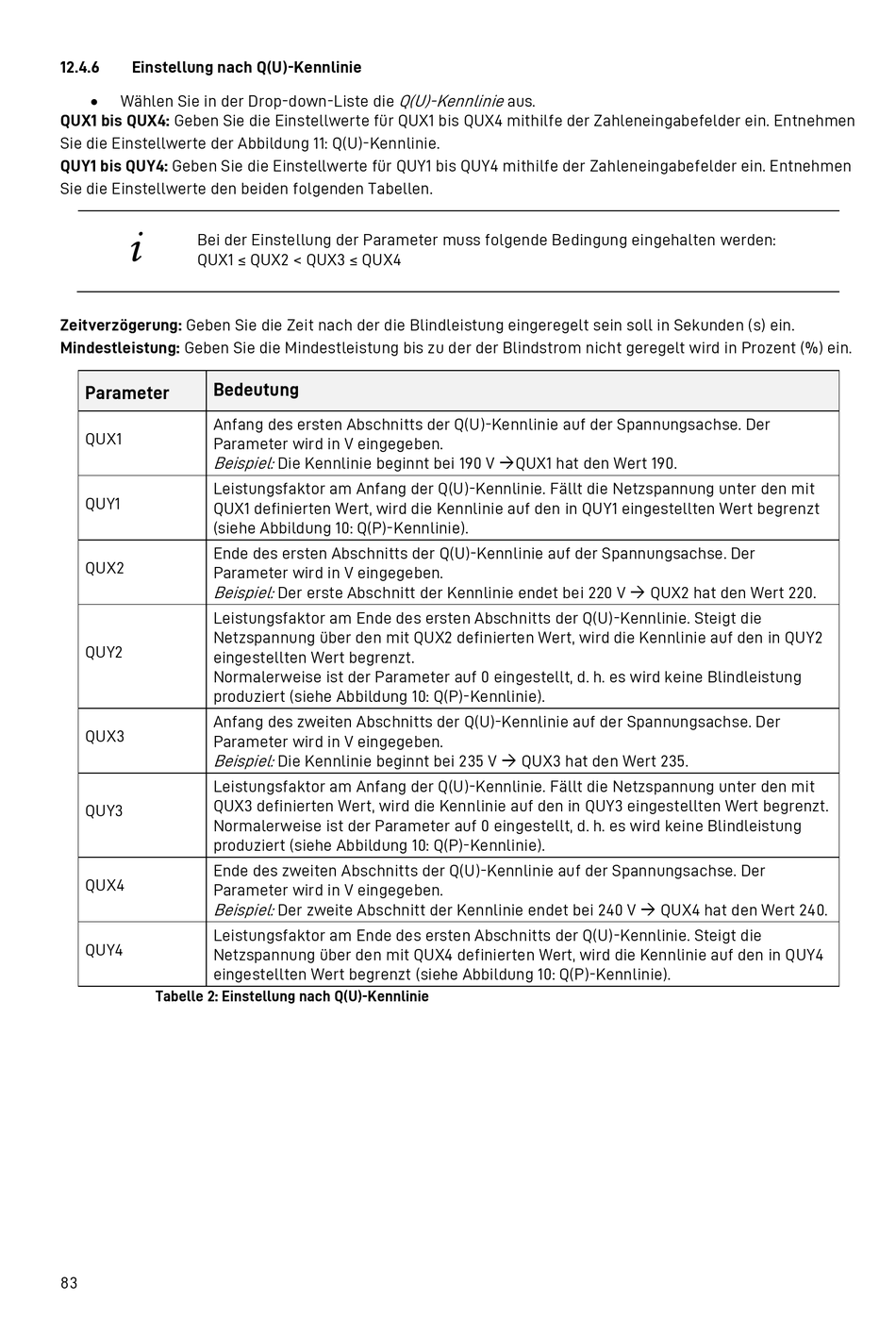

Einstellung nach Q(U)-Kennlinie

Wählen Sie in der Drop-down-Liste die
•
QUX1 bis QUX4: Geben Sie die Einstellwerte für QUX1 bis QUX4 mithilfe der Zahleneingabefelder ein. Entnehmen
Sie die Einstellwerte der Abbildung 11: Q(U)-Kennlinie.
QUY1 bis QUY4: Geben Sie die Einstellwerte für QUY1 bis QUY4 mithilfe der Zahleneingabefelder ein. Entnehmen
Sie die Einstellwerte den beiden folgenden Tabellen.
i
Bei der Einstellung der Parameter muss folgende Bedingung eingehalten werden:
QUX1 ≤ QUX2 < QUX3 ≤ QUX4
Zeitverzögerung: Geben Sie die Zeit nach der die Blindleistung eingeregelt sein soll in Sekunden (s) ein.
Mindestleistung: Geben Sie die Mindestleistung bis zu der der Blindstrom nicht geregelt wird in Prozent (%) ein.
Bedeutung
Parameter
Anfang des ersten Abschnitts der Q(U)-Kennlinie auf der Spannungsachse. Der
QUX1
Parameter wird in V eingegeben.
Beispiel:
Leistungsfaktor am Anfang der Q(U)-Kennlinie. Fällt die Netzspannung unter den mit
QUY1
QUX1 definierten Wert, wird die Kennlinie auf den in QUY1 eingestellten Wert begrenzt
(siehe Abbildung 10: Q(P)-Kennlinie).
Ende des ersten Abschnitts der Q(U)-Kennlinie auf der Spannungsachse. Der
QUX2
Parameter wird in V eingegeben.
Beispiel:
Leistungsfaktor am Ende des ersten Abschnitts der Q(U)-Kennlinie. Steigt die
Netzspannung über den mit QUX2 definierten Wert, wird die Kennlinie auf den in QUY2
QUY2
eingestellten Wert begrenzt.
Normalerweise ist der Parameter auf 0 eingestellt, d. h. es wird keine Blindleistung
produziert (siehe Abbildung 10: Q(P)-Kennlinie).
Anfang des zweiten Abschnitts der Q(U)-Kennlinie auf der Spannungsachse. Der
QUX3
Parameter wird in V eingegeben.
Beispiel:
Leistungsfaktor am Anfang der Q(U)-Kennlinie. Fällt die Netzspannung unter den mit
QUX3 definierten Wert, wird die Kennlinie auf den in QUY3 eingestellten Wert begrenzt.
QUY3
Normalerweise ist der Parameter auf 0 eingestellt, d. h. es wird keine Blindleistung
produziert (siehe Abbildung 10: Q(P)-Kennlinie).
Ende des zweiten Abschnitts der Q(U)-Kennlinie auf der Spannungsachse. Der
QUX4
Parameter wird in V eingegeben.
Beispiel:
Leistungsfaktor am Ende des ersten Abschnitts der Q(U)-Kennlinie. Steigt die
QUY4
Netzspannung über den mit QUX4 definierten Wert, wird die Kennlinie auf den in QUY4
eingestellten Wert begrenzt (siehe Abbildung 10: Q(P)-Kennlinie).

Tabelle 2: Einstellung nach Q(U)-Kennlinie

83
Q(U)-Kennlinie
Die Kennlinie beginnt bei 190 V QUX1 hat den Wert 190.
Der erste Abschnitt der Kennlinie endet bei 220 V  QUX2 hat den Wert 220.
Die Kennlinie beginnt bei 235 V  QUX3 hat den Wert 235.
Der zweite Abschnitt der Kennlinie endet bei 240 V  QUX4 hat den Wert 240.
aus.
