11.11.9 Element 6 - Batteriemodul einbauen und anschließen
1 Kabel vom Wechselrichter mit Beschriftung und 1 x Farbe:
Montage des Batteriemoduls
Das Batteriemodul 1 (BM 1) wird hinten, an der Rückwand des Speicherschranks, platziert.
•
Stellen Sie die Verbindung zwischen den Batterielader 1 (BL 1) und dem Batteriemodul 1 (BM 1) her:
a. Anschluss Batteriestrom (Nr. 5):
Beachten Sie die Polung.
•
Stecken Sie die beiden Stecker ein.
•
b. Kommunikation (Nr. 1):
Beachten Sie die Pin-Belegung.
•
Führen Sie die vier Kommunikationskabel in
•
die Öffnungen des Klemmsteckers ein.
Die Anschlüsse sind selbstklemmend.
•
c. Kommunikation (Nr. 4):
Das Kommunikationskabel (rot, CAN) einstecken.
•
d. Fixieren:
Schieben Sie das Batteriemodul nach hinten.
•
Fixieren Sie das Batteriemodul an den Befestigungslöchern der Aufnahmeschienen mit den
•
beigefügten Schrauben.
Hilfsmittel: Innensechskant-Schraubendreher Gr. 4.
Batteriemodul anschalten:
Drücken Sie die Aktivierungstaste (Nr. 3) am
•
Batteriemodul.
Die LED-Anzeige am Batteriemodul zeigt die
Funktionsbereitschaft an.
59

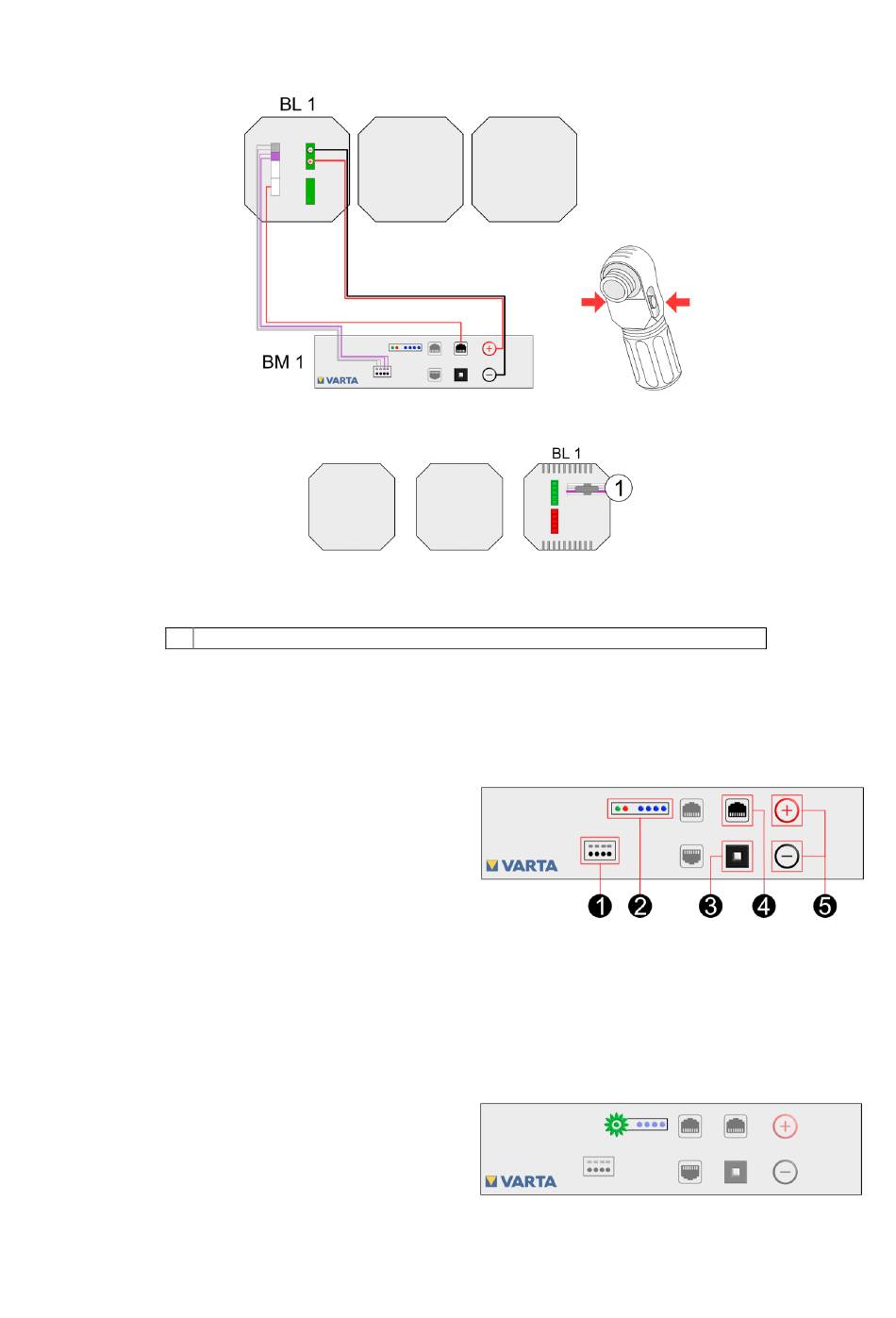

Abbildung 4: Batterielader 1 - Batteriemodul 1

Abbildung 5: Batterielader 1 – Rückseite
violett
