Montage Batteriemodul 1
Das Batteriemodul 1 (BM 1) wird hinten, an der Rückwand des Speicherschranks, platziert.
•
Montage Batteriemodul 2
Das Batteriemodul 2 (BM 2) wird vor Batteriemodul 1 (BM 1) platziert.
•
Montage Batteriemodul 3
Das Batteriemodul 3 (BM 3) wird vor Batteriemodul 2 (BM 3) platziert.
•

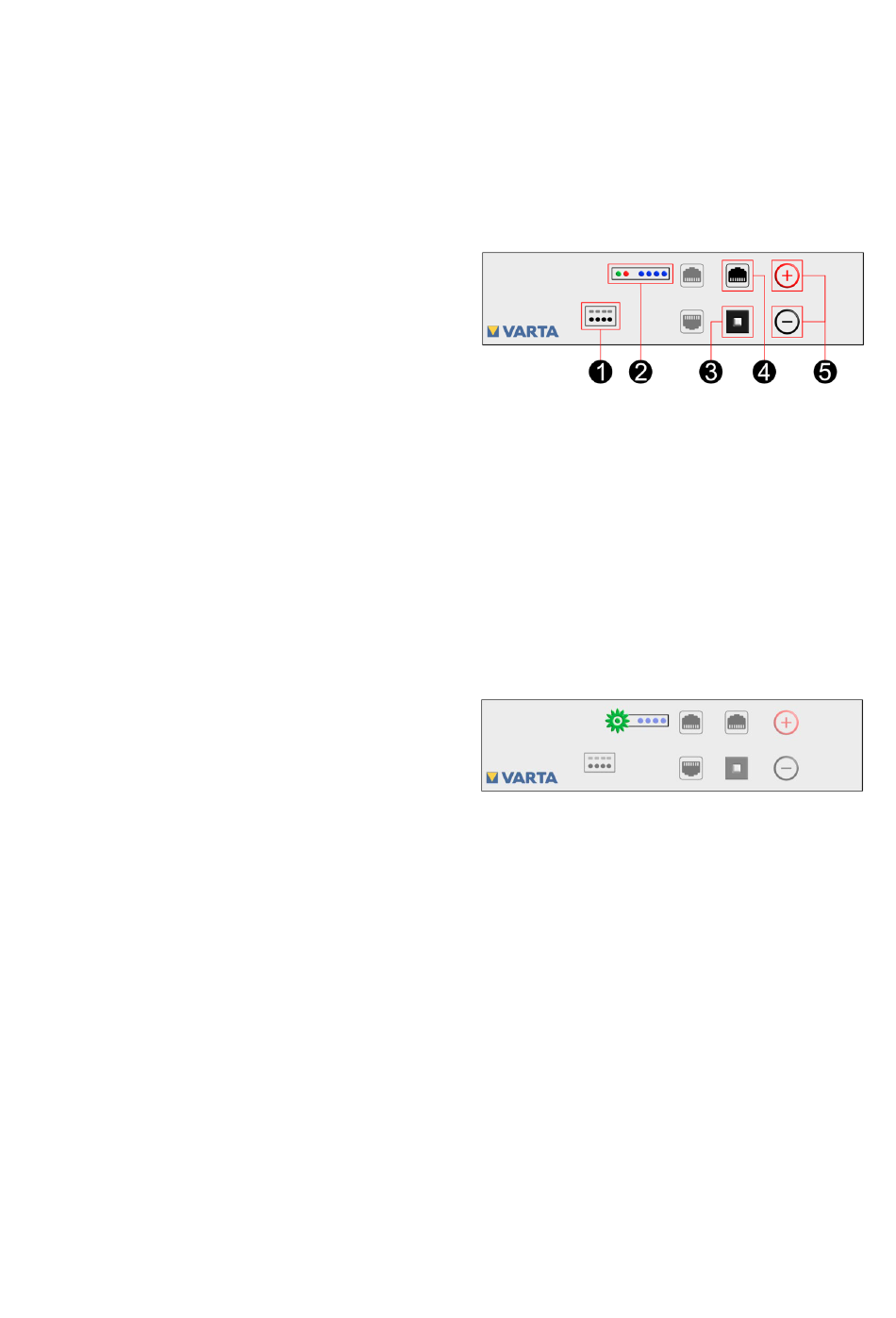

Stellen Sie die Verbindung zuerst die zwischen Batterielader 1 (BL 1) und Batteriemodul 1 (BM 1) her.
a. Anschluss Batteriestrom (Nr. 5):
Beachten Sie die Polung.
•
Stecken Sie die beiden Stecker ein.
•
b. Kommunikation (Nr. 1):
Beachten Sie die Pin-Belegung.
•
Führen Sie die vier Kommunikationskabel in die
•
Öffnungen des Klemmsteckers ein.
Die Anschlüsse sind selbstklemmend.
•
c. Kommunikation (Nr. 4):
Das Kommunikationskabel (rot, CAN) einstecken.
•
d. Fixieren:
Schieben Sie das Batteriemodul 1 nach hinten.
•
Fixieren Sie das Batteriemodul an den Befestigungslöchern der Aufnahmeschienen mit den
•
beigefügten Schrauben.
Hilfsmittel: Innensechskant-Schraubendreher Gr. 4
e. Batterielader 2 und Batteriemodul 2 verbinden
Wiederholen Sie den Vorgang ab
•
Batteriemodul 2 (BM 2) herzustellen.
Batterielader 3 und Batteriemodul 3 verbinden
f.
Wiederholen Sie den Vorgang ab
•
Batteriemodul 3 (BM 3) herzustellen.
Batteriemodule anschalten:
Drücken Sie die Aktivierungstaste (Nr. 3) an
•
den Batteriemodulen.
Die LED-Anzeige an den Batteriemodulen zeigt
die Funktionsbereitschaft an.
11.11.12 Schließen des Speicherschrankes
Bevor Sie den Energiespeicher schließen, kontrollieren Sie bitte:
alle Werkzeuge entfernt?
•
ist der Innenraum sauber?
•
keine losen Teile im Innenraum?
•
keine Kleinteile im Innenraum?
•
alle Kabelverbindungen korrekt hergestellt?
•
Gegebenenfalls arbeiten Sie die Punkte nach.
Wenn alle Punkte in Ordnung sind, dann:
verschließen Sie den Energiespeicher mit den mitgelieferten Schauben.
•
63
Punkt a
um die Verbindung zwischen Batterielader 2 (BL 2) und
Punkt a
um die Verbindung zwischen Batterielader 3 (BL 3) und
