11.7 Anschlusspläne des VARTA element backup
Die Regelungen der länderspezifischen Normen zum Beispiel DIN VDE 0100 sind einzuhalten.
Zählerkonzepte sind mit dem Netzbetreiber abzustimmen.
11.7.1

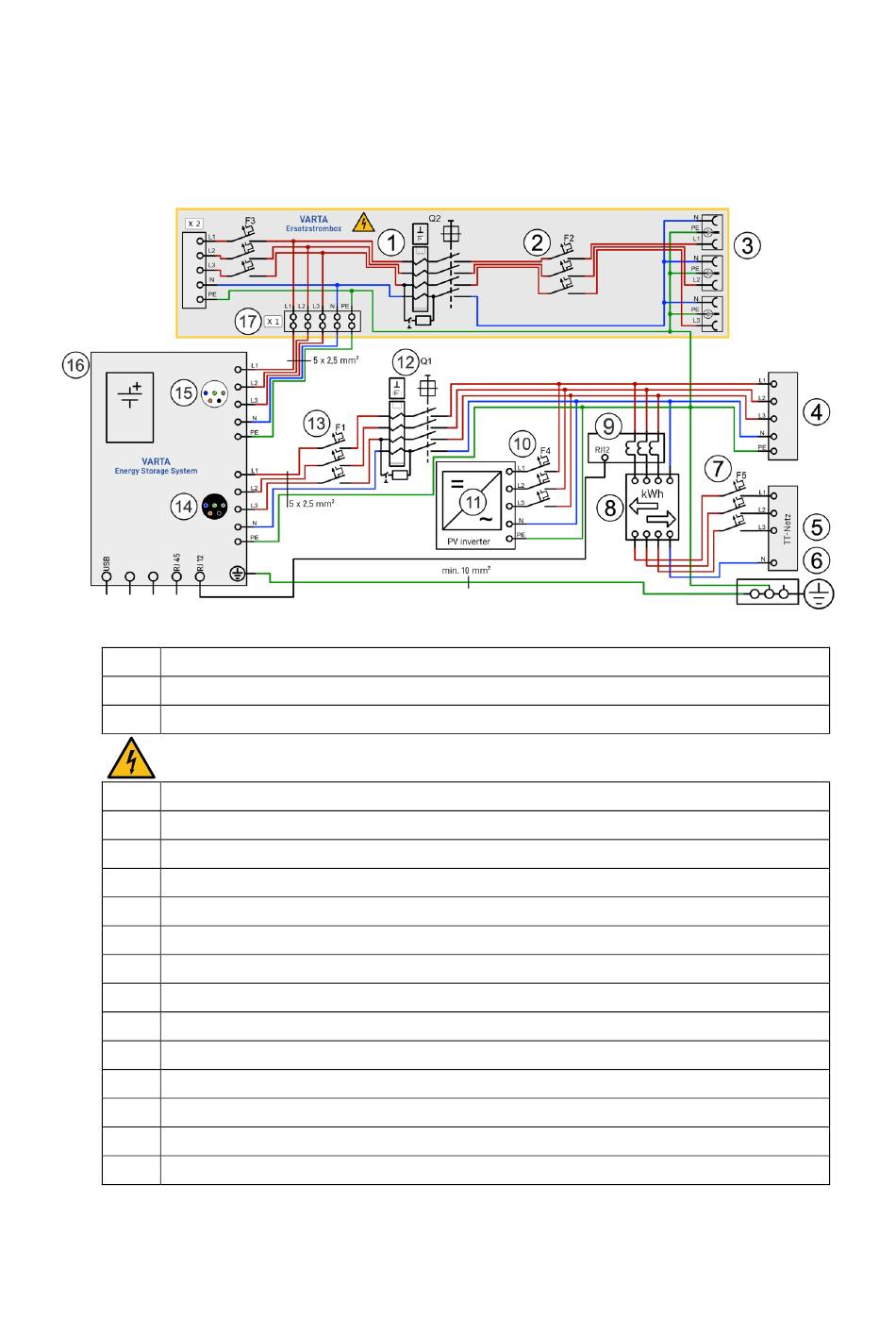

VARTA element backup mit Ersatzstrombox im TT-Netz

1 Q2 Fehlerstromschutzschalter Typ B I∆n 30 mA
2 F2 Leitungsschutzschalter 6 A Typ B
3 Drei Steckdosen für ersatzstromberechtigte Verbraucher
Um Stromunfälle zu vermeiden: Kennzeichnen Sie den Verteiler für den Ersatzstrom.
4 Unterverteilung
5 Hausanschluss
6 Potenzialausgleichschiene
7 F5 Leitungsschutz/Sicherung Hausanschluss
8 Bezugs- und Einspeisezähler
9 Stromsensor
10 F4 Leitungsschutzschalter entsprechend Vorschrift Wechselrichter
11 Wechselrichter für Photovoltaikanlagen
12 Q1 Fehlerstromschutzschalter Typ B I∆n 30 mA
13 F1 Leitungsschutzschalter 16 A Typ B 6 kA
14 Anschluss Verbundnetz (schwarz)
15 Ersatzstromanschluss (lichtgrau)
16 VARTA element backup mit integrierten Kuppelschaltern nach AR 4105
17 X1 Einspeiseklemme für Energiespeicher
43
