Batteriemodule aus- und einbauen

Unsachgemäße Handhabung des Batteriemoduls.
Personen- und Sachschäden.
Schalten Sie das Batteriemodul an der Aktivierungstaste (Nr. 3) aus. (Taste gedrückt halten, bis die LED
•
erlischt).
Stecken Sie folgende Leitungsverbindungen aus:
•
Anschluss Batteriestrom (Nr. 5),
o
Komm 1 (Nr. 1) Warning und Fault
o
Komm 3 (Nr. 4) (RJ48)
o
Entfernen Sie die Befestigungsschrauebn,
•
Ziehen Sie das Batteriemodul auf den Schienen nach vorne.
•
Batteriemodule einbauen
Bauen Sie die Batteriemodule in genau umgekehrter Reihenfolge wieder ein. Achten Sie darauf, dass die
Zuordnung dem vorherigen Zustand entspricht.
Schalten Sie das bzw. die Batteriemodule wieder
•
ein. Die LED-Anzeige an den Batteriemodulen
zeigt die Funktionsbereitschaft an.
98
WARNUNG
Das Batteriemodul beim Aus- und Einbau nicht beschädigen.
Keinen Reparaturversuch unternehmen.
Batteriemodule sind wartungsfrei und dürfen unter keinen Umständen
geöffnet werden.
Vergewissern Sie sich, dass die
Batteriemodule ausgeschaltet sind und keine LED-Anzeige leuchtet.

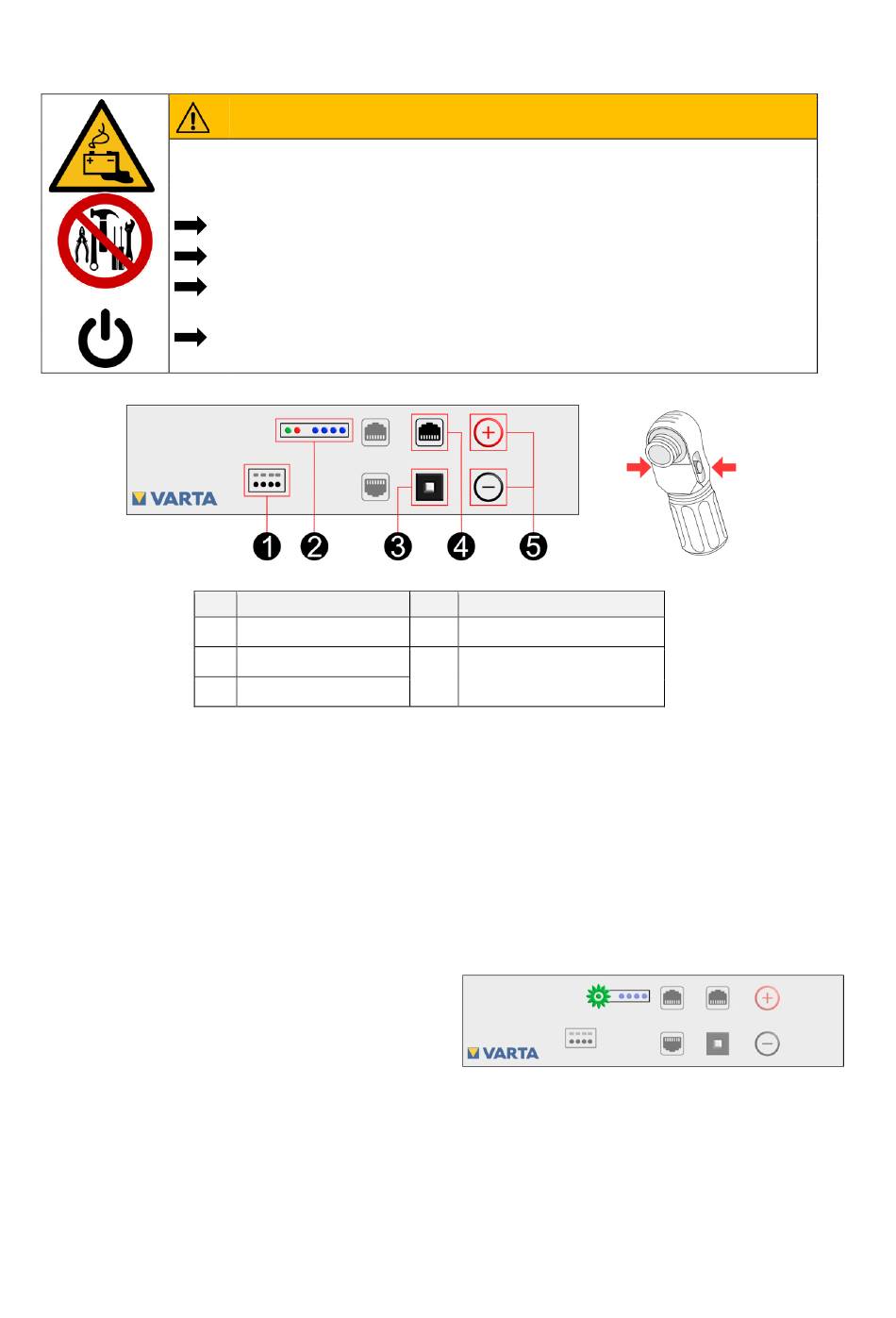

Nr. Beschreibung
1 DRY contact
2 LED-Anzeige
3 Aktivierungstaste
Nr. Beschreibung
4 CAN
Anschlüsse für
5
Batteriestrom
