Batteriemodulmontage; Öffnen Des Speicherschrankes - Varta element backup 6 Betriebsanleitung

11.11.1

Batteriemodulmontage

Dieser Abschnitt richtet sich an die Elektrofachkraft.
Berührung von spannungsführenden Teilen!
Lebensgefahr.
Berührung von scharfkantigen Teilen!
Schnittverletzungen.
11.11.2 Öffnen des Speicherschrankes
Der VARTA element backup wird mit dem Ein/Aus-Schalter (3) außer Betrieb genommen. Hierbei ist jedoch zu
beachten, dass der Ersatzstromanschluss auch im ausgeschalteten Zustand mit Spannung aus dem Stromnetz
versorgt wird. Dadurch werden am Ersatzstromanschluss angeschlossene Verbraucher auch bei
ausgeschaltetem Speicher versorgt. Soll der Ersatzstromanschluss spannungsfrei geschaltet werden muss der
Speicher über den Ein/Aus Schalter (3) ausgeschaltet und der Netzanschluss des Speichers abgeschaltet
werden. (Aussichern des Speicheranschlusses). Diese beiden Schritte müssen zwingend für Arbeiten am
Ersatzstromanschluss wie auch für Arbeiten am Speichersystem durchgeführt werden.
1. Betätigen Sie den Ein/Aus-Schalter (3),
2. Sicherung F1 (vergleiche Anschlussschema) aussichern.
Vergewissern Sie sich, dass der Ein/Aus-Schalter an der Gehäusevorderseite auf „AUS" steht und die
Zuleitung zum Speicher abgeschaltet ist.

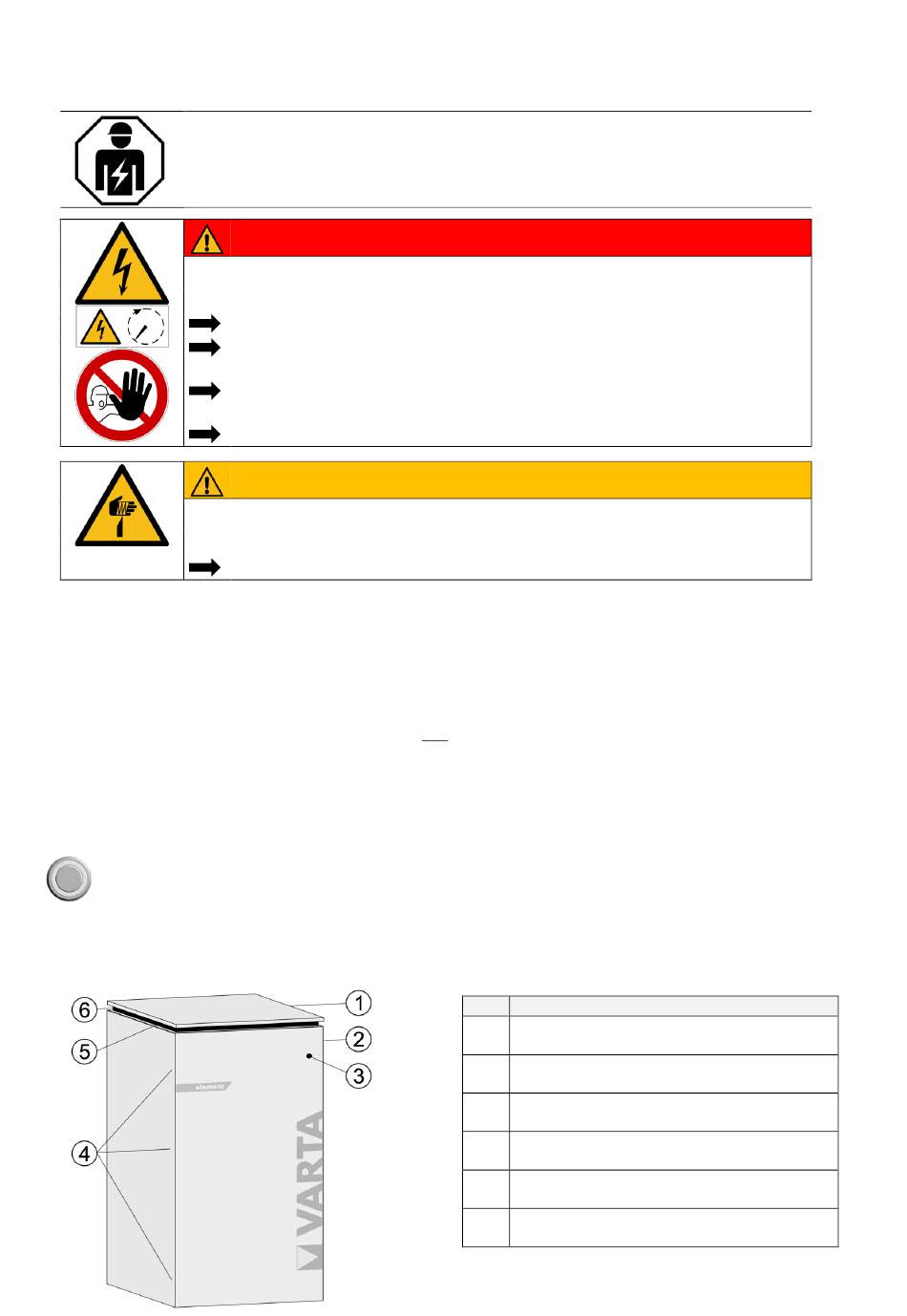

Zum Öffnen der Tür entfernen Sie die drei Schrauben (4) an der linken Schrankseite.
Hilfsmittel: Schraubendreher Torx 25
54
GEFAHR
Halten Sie mindestens 3 Minuten Wartezeit ein.
Vergewissern Sie sich, dass die Batteriemodule ausgeschaltet sind und keine
LED-Anzeige leuchtet.
Der Energiespeicher darf nicht transportiert werden, wenn bereits ein
Batteriemodul eingebaut ist.
Halten Sie unbefugte Personen fern.
WARNUNG
Tragen Sie ihrer persönliche Schutzausrüstung
Nr. Beschreibung
1 Deckel
2 Typenschild
3 Ein/Aus-Schalter
4 Schrauben zum Öffnen der Tür
5 Schwarzstarttaster
6 Lüftungsgitter
