Plazieren Sie den Energiespeicher
•
Stecken Sie den Netzanschluss (schwarz) auf den Anschluss (1). Der Verschluss rastet hörbar ein.
•
Stecken Sie den Ersatzstromanschluss (lichtgrau) auf den Anschluss (2). Der Verschluss rastet hörbar
•
ein.
Für den Anschluss der Strommessung und das Netzwerk sind die Buchsen 5 und 6 vorgesehen.
•
i
Eine Änderung der Werkseinstellungen setzt voraus, dass ein Netzwerkanschluss besteht.

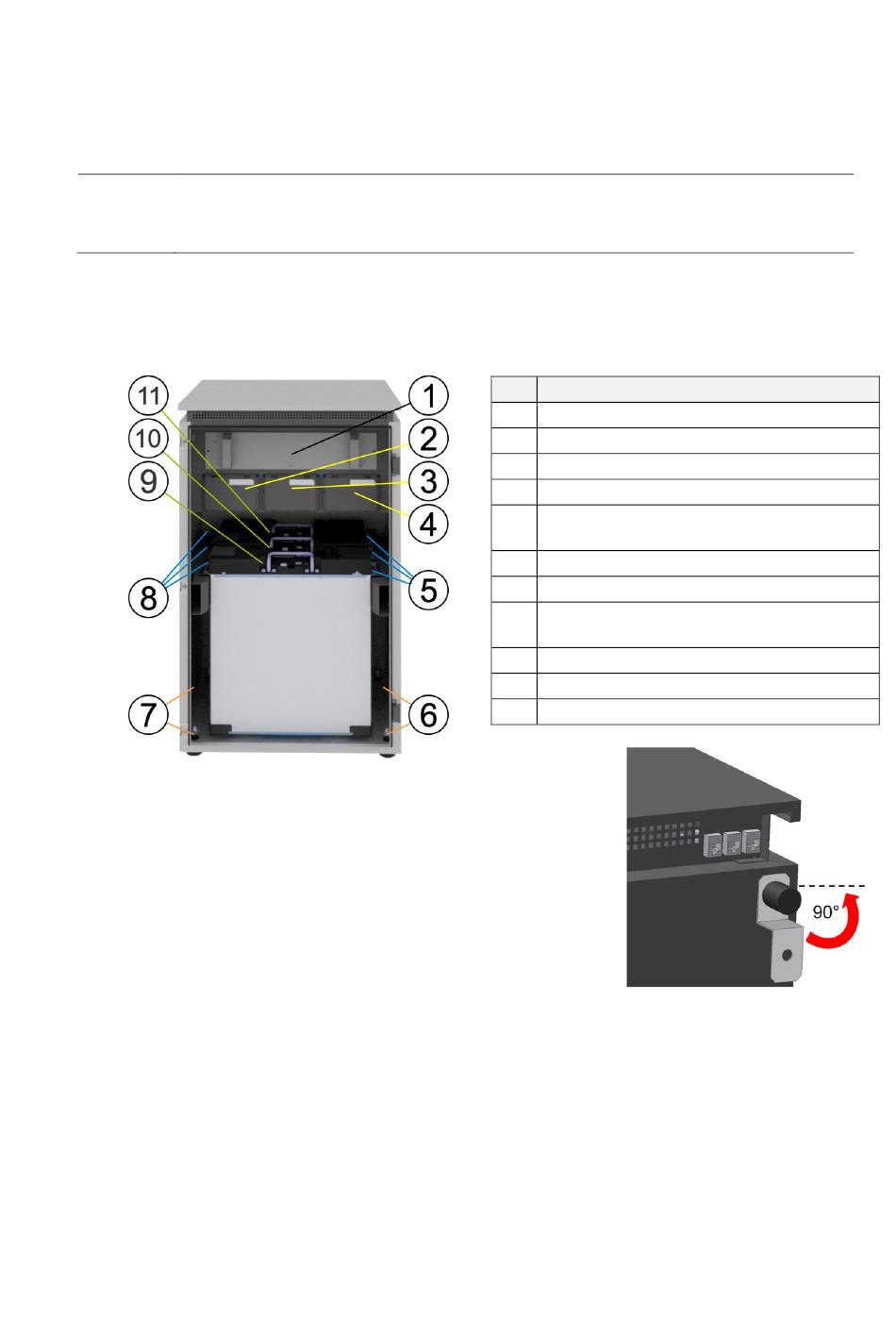

Stellen Sie die Nivellierfüße (Pos. 6 und 7 auf dem nächsten Bild) auf eine Höhe von circa 4 cm ein.
•
Beachten Sie, dass Sie die maximale Höhe der Nivellierfüße 5 cm beträgt.
•
Richten Sie den Speicherschrank mit einer Wasserwaage aus.
•
Beachten Sie bei der Justierung, dass Sie die maximale Höhe der
•
Nivellierfüße von 5 cm einhalten.
Befestigen Sie den Energiespeicher an der rückseitigen Wand.
•
Drehen Sie dazu den Befestigungswinkel um 90° nach außen.
53
ohne Batteriemodul
am Aufstellort.
Nr.
1
2
3
4
5
6
7
8
9
10
11
Bezeichnung
Wechselrichter
Batterielader 1 (BL 1)
Batterielader 2 (BL 2)
Batterielader 3 (BL 3)
2 Befestigungsschrauben pro Batteriemodul
rechts
2 Nivellierfüße
2 Nivellierfüße
2 Befestigungsschrauben pro Batteriemodul
links
Batteriemodul 3 (BM 3)
Batteriemodul 2 (BM 2)
Batteriemodul 1 (BM 1)
