Vorbereitung Ersatzstromanschluss (Lichtgrauer Stecker) - Varta element backup 6 Betriebsanleitung

11.8.1

Vorbereitung Ersatzstromanschluss (lichtgrauer Stecker)

Für den Ersatzstromanschluss muss die 5-adrige Ersatzstromanschlussleitung an die mitgelieferte
Steckverbindung (lichtgrauer Stecker) angeschlossen werden.
Die Anschlussleitung am Ende 40mm abmanteln.
•
Der PE-Leiter muss 5mm länger als die anderen vier Leiter (L1, L2, L3, N) sein. Diese Leiter
•
entsprechend kürzen.
Die fünf Adern des Hausanschlusses an den Enden 8mm abisolieren.
•
Bei feindrähtigen Leitern sind Aderendhülsen zu verwenden.
•
Die Überwurfmutter der Zugentlastung abschrauben.
•
Das Steckergehäuse abnehmen: Dazu die Verrastung durch gleichzeitiges Drücken der beiden
•
seitlichen Rastnasen lösen.
Die Überwurfmutter und Steckergehäuse über die Leitung schieben.
•
i
Eine flexible Mantelleitung erleichtert die Montagearbeiten.
49

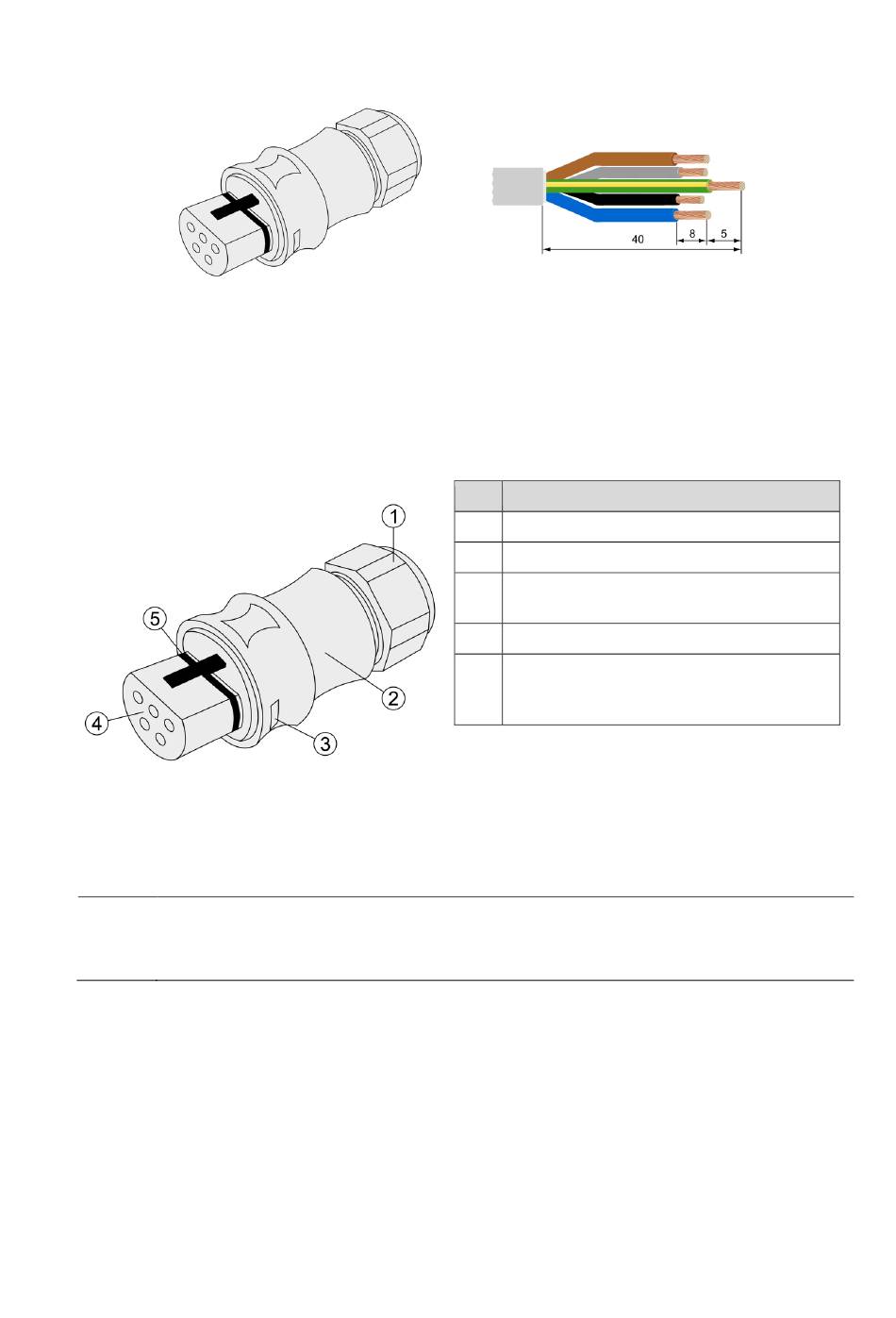

Nr. Beschreibung
1 Überwurfmutter für Zugentlastung
2 Steckergehäuse
Öffnung für Arretierung beim Einstecken
3
Zum Lösen: Rastnase eindrücken
4 Kontakteinsatz
Öffnung für Rastnase (beidseitig).
5 Für die Arretierung beim Montieren des
Steckers
