11.11.10 Element 12 - Batteriemodule einbauen und anschließen
1 Kabel vom Wechselrichter mit Beschriftung und 1 x Farbe:
2 Schließen Sie das Kabel vom Wechselrichter 1 x Farbe:
3 Batterielader 1 darf NICHT mit Batterielader 2 und/oder Batterielader 3 gebrückt werden!
Montage Batterielader 2
Entfernen Sie die Abdeckung an der Position BL 2.
•
Entfernen Sie das Bodenblech im Batterieladerschacht BL 2.
•
Montieren Sie den Batterielader 2. Der Batterielader arretiert in
•
der Endposition. Die Verwendung eines Schraubendrehers ist
nicht erforderlich.
Montage Batteriemodul 1
Das Batteriemodul 1 (BM 1) wird hinten, an der Rückwand des Speicherschranks, platziert.
•
Montage Batteriemodul 2
Das Batteriemodul 2 (BM 2) wird vor dem Batteriemodul 1 (BM 1) platziert.
•
Stellen Sie zuerst die Verbindung die zwischen Batterielader 1 (BL 1) und Batteriemodul 1 (BM 1) her.
60

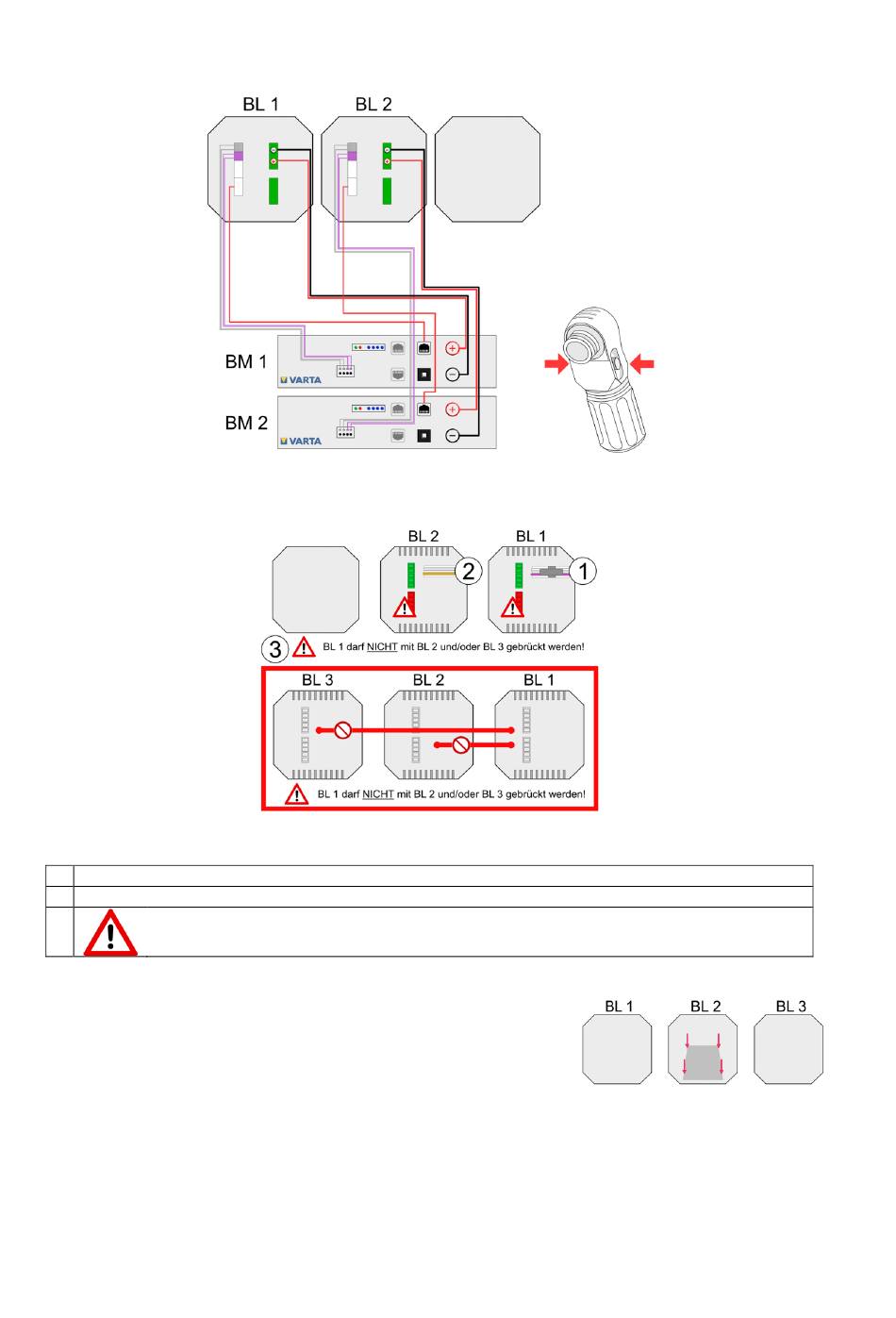

Abbildung 6: Batterielader 1 und 2, Batteriemodul 1 und 2

Abbildung 7: Batterielader 1 und 2 Rückseite
violett
orange
an den Batterielader 2 (BL 2) an
