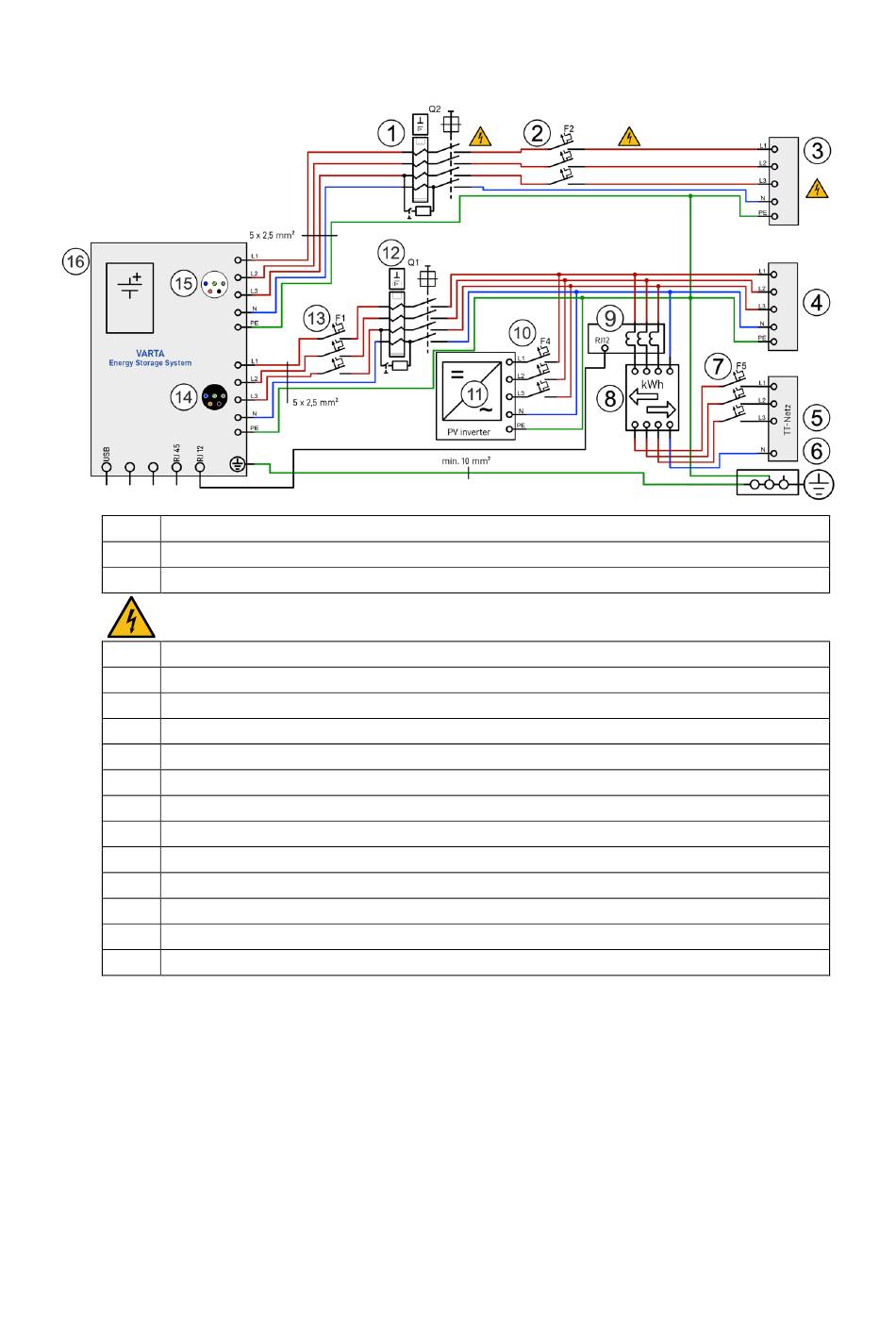

VARTA element backup in der Hausinstallation im TT-Netz

1 Q2 Fehlerstromschutzschalter Typ B I∆n 30 mA
2 F2 Leitungsschutzschalter 6 A Typ B
3 Abgangsklemme für ersatzstromberechtigte Verbraucher
Um Stromunfälle zu vermeiden: Kennzeichnen Sie den Verteiler für den Ersatzstrom.
4 Unterverteilung
5 Hausanschluss
6 Potenzialausgleichschiene
7 F5 Leitungsschutz/Sicherung Hausanschluss
8 Bezugs- und Einspeisezähler
9 Stromsensor
10 F4 Leitungsschutzschalter entsprechend Vorschrift Wechselrichter
11 Wechselrichter für Photovoltaikanlagen
12 Q1 Fehlerstromschutzschalter Typ B I∆n 30 mA
13 F1 Leitungsschutzschalter 16 A Typ B
14 Anschluss Verbundnetz (schwarz)
15 Ersatzstromanschluss (lichtgrau)
16 VARTA element backup mit integrierten Kuppelschaltern nach AR 4105
