11.11.11 Element 18 - Batteriemodule einbauen und anschließen

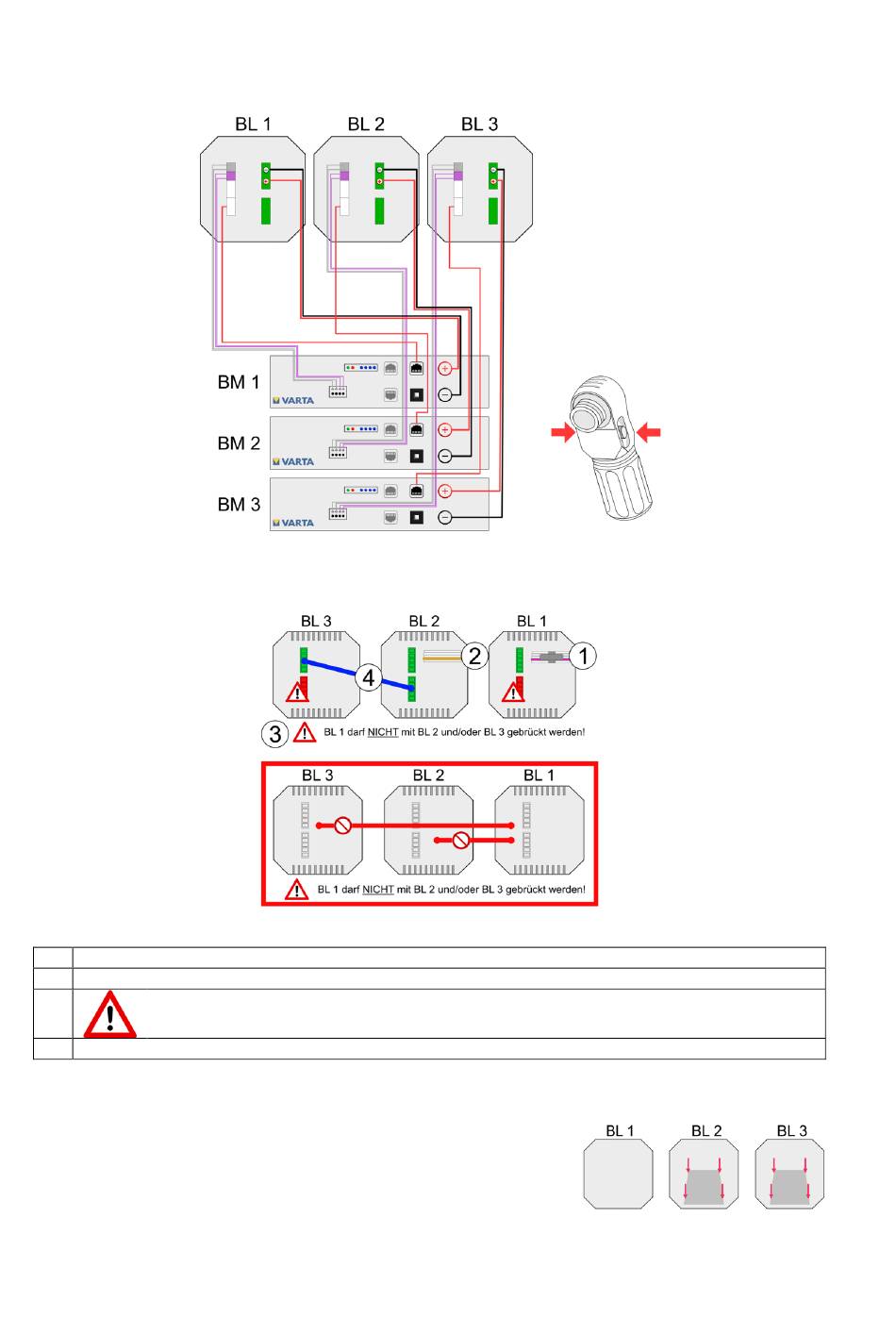

Abbildung 8: Batterielader 1 und 2, Batteriemodul 1, 2 und 3,

Abbildung 9: Batterielader 1, 2 und 3 Rückseite
1 Kabel vom Wechselrichter mit Beschriftung und 1 x Farbe:
2 Schließen Sie das Kabel vom Wechselrichter 1 x Farbe:
3 Batterielader 1 darf NICHT mit Batterielader 2 und/oder Batterielader 3 gebrückt werden!
4 Schließen Sie die Brücke vom Batterielader 2 (BL 2) zu Batterielader 3 (BL 3) an
Montage Batterielader 2 und 3
Entfernen Sie die Abdeckung an den Position BL 2 und BL 3.
•
Entfernen Sie die Bodenbleche von Batterieladerschacht BL 2 und
•
BL 3.
Montieren Sie die Batterielader 2 und 3. Die Batterielader
•
arretieren in der Endposition. Die Verwendung eines
Schraubendrehers ist nicht erforderlich.
62
violett
orange
an den Batterielader 2 (BL 2) an
