Position der Batteriemodule

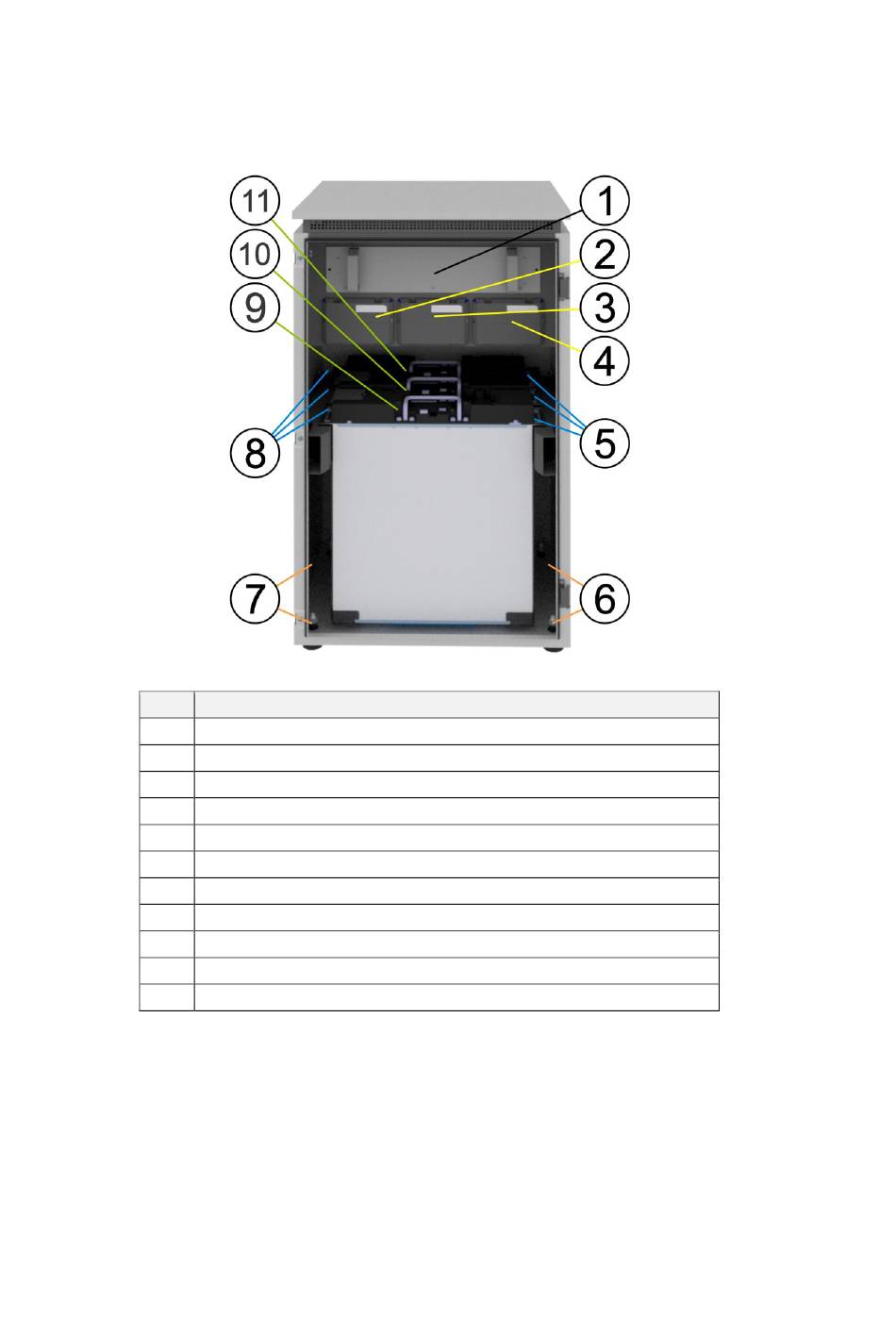

Es werden je nach Modell bis zu drei Batteriemodule eingebaut.
Das erste Batteriemodul (11) wird an der Rückwand des Energiespeichers montiert.
•
Nr.
1
2
3
4
5
6
7
8
9
10
11
58
Bezeichnung
Wechselrichter
Batterielader 1 (BL 1)
Batterielader 2 (BL 2)
Batterielader 3 (BL 3)
2 Befestigungsschrauben pro Batteriemodul rechts
2 Nivellierfüße
2 Nivellierfüße
Je 2 Befestigungsschrauben pro Batteriemodul links
Batteriemodul 3 (BM 3)
Batteriemodul 2 (BM 2)
Batteriemodul 1 (BM 1)
