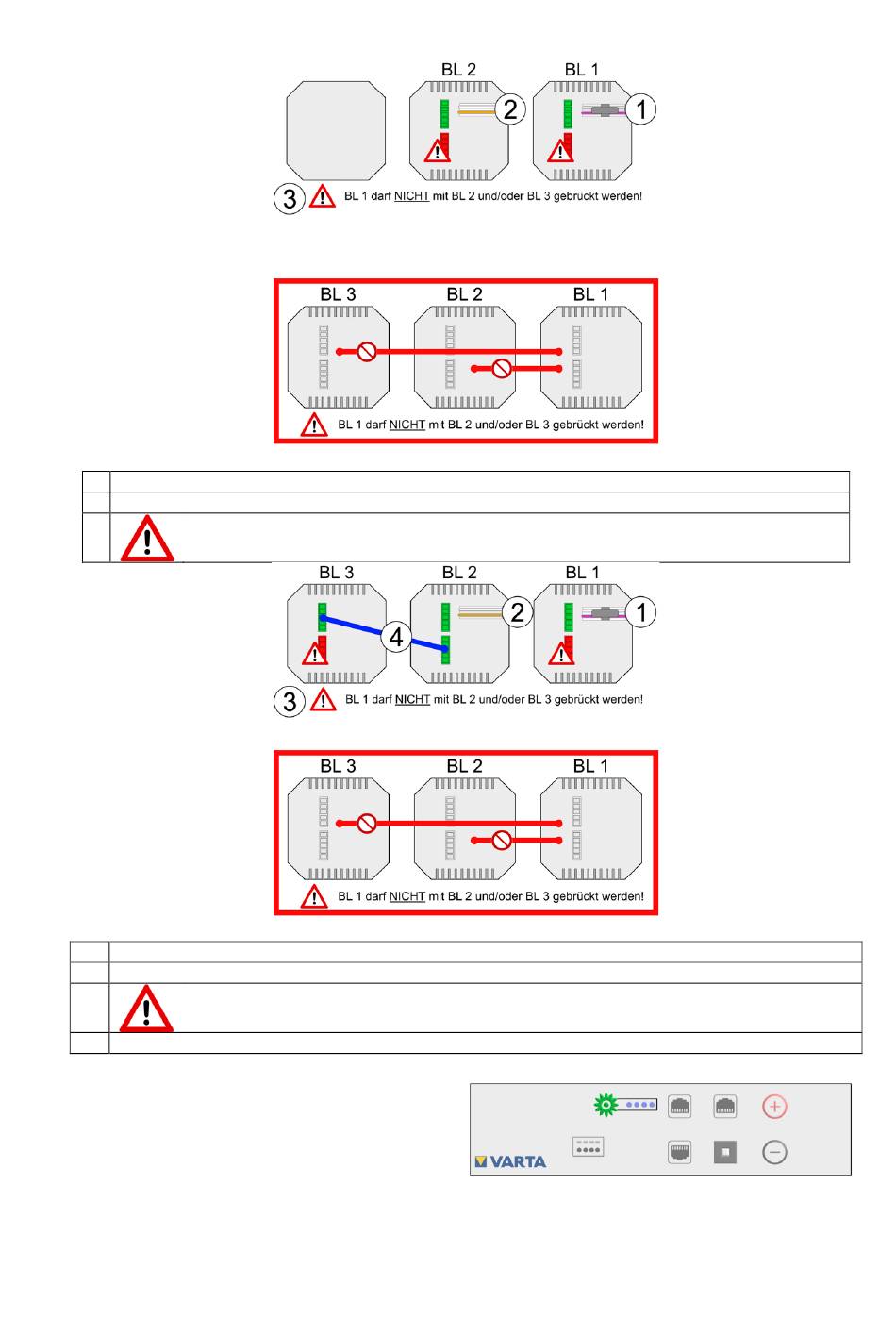

Abbildung 15: Batterielader 1 und 2 Rückseite
1 Kabel vom Wechselrichter mit Beschriftung und 1 x Farbe:
2 Schließen Sie das Kabel vom Wechselrichter 1 x Farbe:
3 Batterielader 1 darf NICHT mit Batterielader 2 und/oder Batterielader 3 gebrückt werden!
Abbildung 16: Batterielader 1, 2 und 3 Rückseite
1 Kabel vom Wechselrichter mit Beschriftung und 1 x Farbe:
2 Schließen Sie das Kabel vom Wechselrichter 1 x Farbe:
3 Batterielader 1 darf NICHT mit Batterielader 2 und/oder Batterielader 3 gebrückt werden!
4 Schließen Sie die Brücke vom Batterielader 2 (BL 2) zu Batterielader 3 (BL 3) an
Schalten Sie das Batteriemodul über die
•
Aktivierungstaste ein. Die LED-Anzeige an
den Batteriemodulen zeigt die Funktions-
bereitschaft an.
