Die Überwurfmutter und Steckergehäuse über die Leitung
schieben.

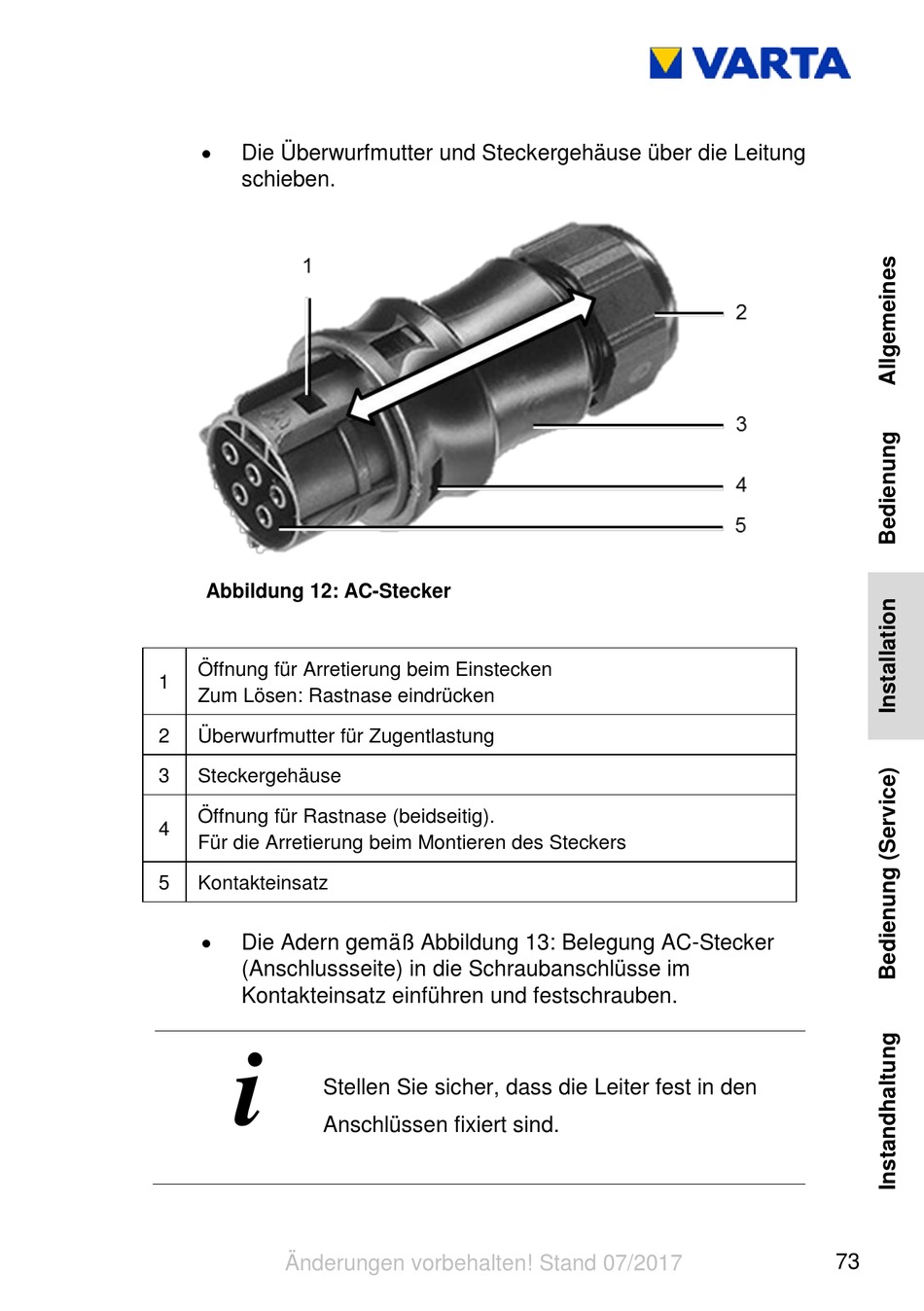

Abbildung 12: AC-Stecker

Öffnung für Arretierung beim Einstecken
1
Zum Lösen: Rastnase eindrücken
2 Überwurfmutter für Zugentlastung
3 Steckergehäuse
Öffnung für Rastnase (beidseitig).
4
Für die Arretierung beim Montieren des Steckers
5 Kontakteinsatz

Die Adern gemäß Abbildung 13: Belegung AC-Stecker
(Anschlussseite) in die Schraubanschlüsse im
Kontakteinsatz einführen und festschrauben.
i
Stellen Sie sicher, dass die Leiter fest in den
Anschlüssen fixiert sind.
