PGV*-F213-B16-1.5M-*
Betrieb und Kommunikation
5.3
Betrieb im Reparaturfall
Im Reparaturfall steht Ihnen für eine kurzfristige Übergangslösung der Codeband-Generator
auf www.pepperl-fuchs.com zur Verfügung. Dieser bietet Ihnen die Möglichkeit, Codeband-
Segmente online zu erstellen und auszudrucken.
Geben Sie dazu den Anfangswert in Metern und die Codebandlänge des zu ersetzenden Teil-
stücks in Metern an. Sie erhalten eine ausdruckbare PDF-Datei mit dem gewünschten Seg-
ment des Codebands.
Nutzen Sie den Ausdruck nur als Notlösung. Die Haltbarkeit des Papierbands ist je nach
Anwendung sehr begrenzt!
5.4
Elektrischer Schaltausgang
Der Lesekopf verfügt über zwei konfigurierbare Schaltausgänge. Die Defaulteinstellung ist im
Datenblatt hinterlegt.
Ist der jeweilige Schaltausgang auf "snyc-out" gestellt, so wird am Schaltausgang ein Synchro-
nisationspuls bereitgestellt. Der Puls ist mit der Bildaufnahme synchronisiert. Das Steuersignal
der Bildaufnahme (Belichtung/ Verschlusszeit) wird am Ausgang latenzfrei zur Verfügung
gestellt und auf 1 ms Pulsdauer verlängert.
Mit Hilfe dieses Synchronisationspulses lässt sich die exakte zeitliche Zuordnung der Positi-
onsdaten zu dem Aufnahmezeitpunkt realisieren.

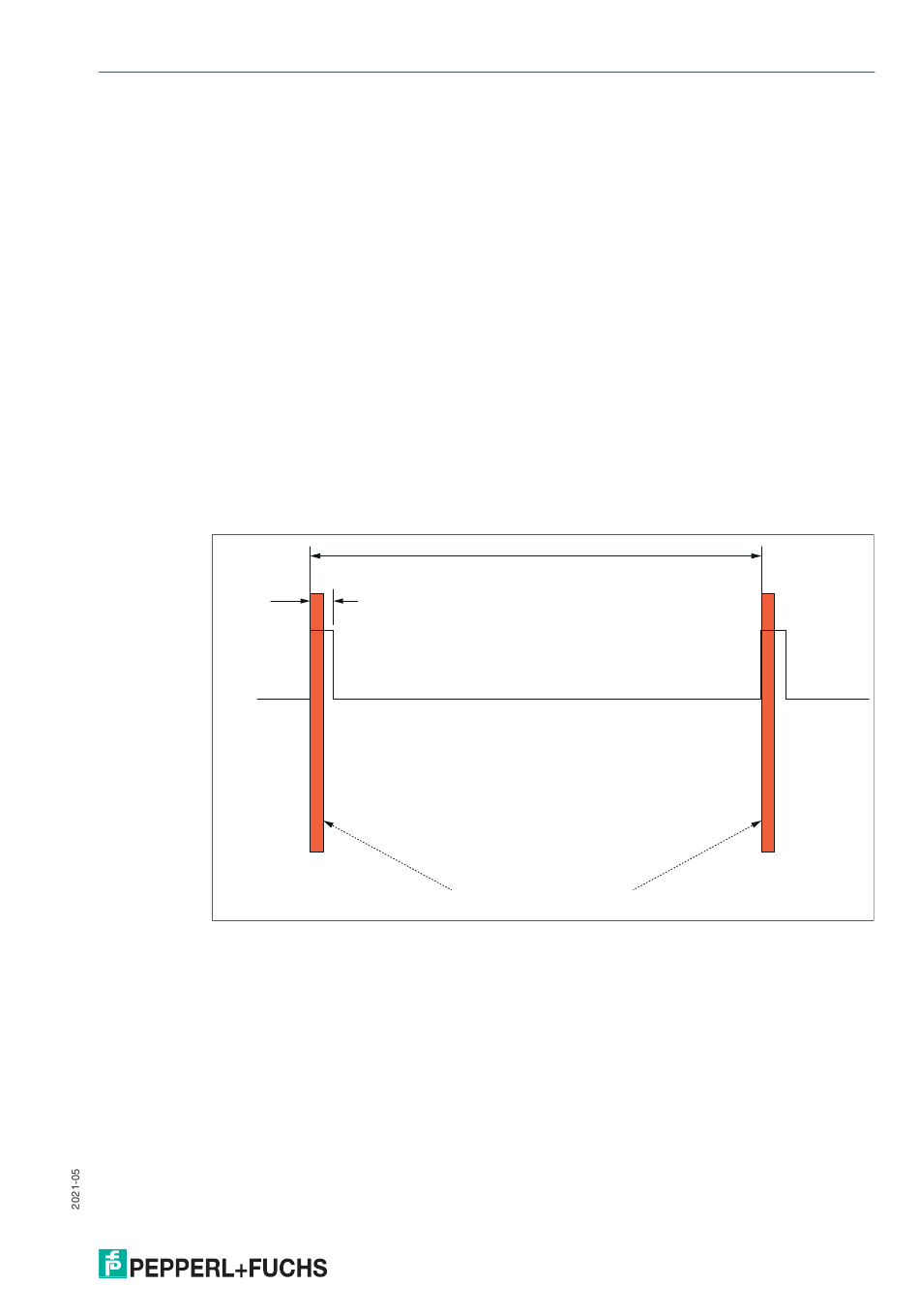

1ms
Sync
Belichtung
Verschlusszeit/Blitzlichtdauer
Zykluszeit
Belichtung
53
