PGV*-F213-B16-1.5M-*
Installation

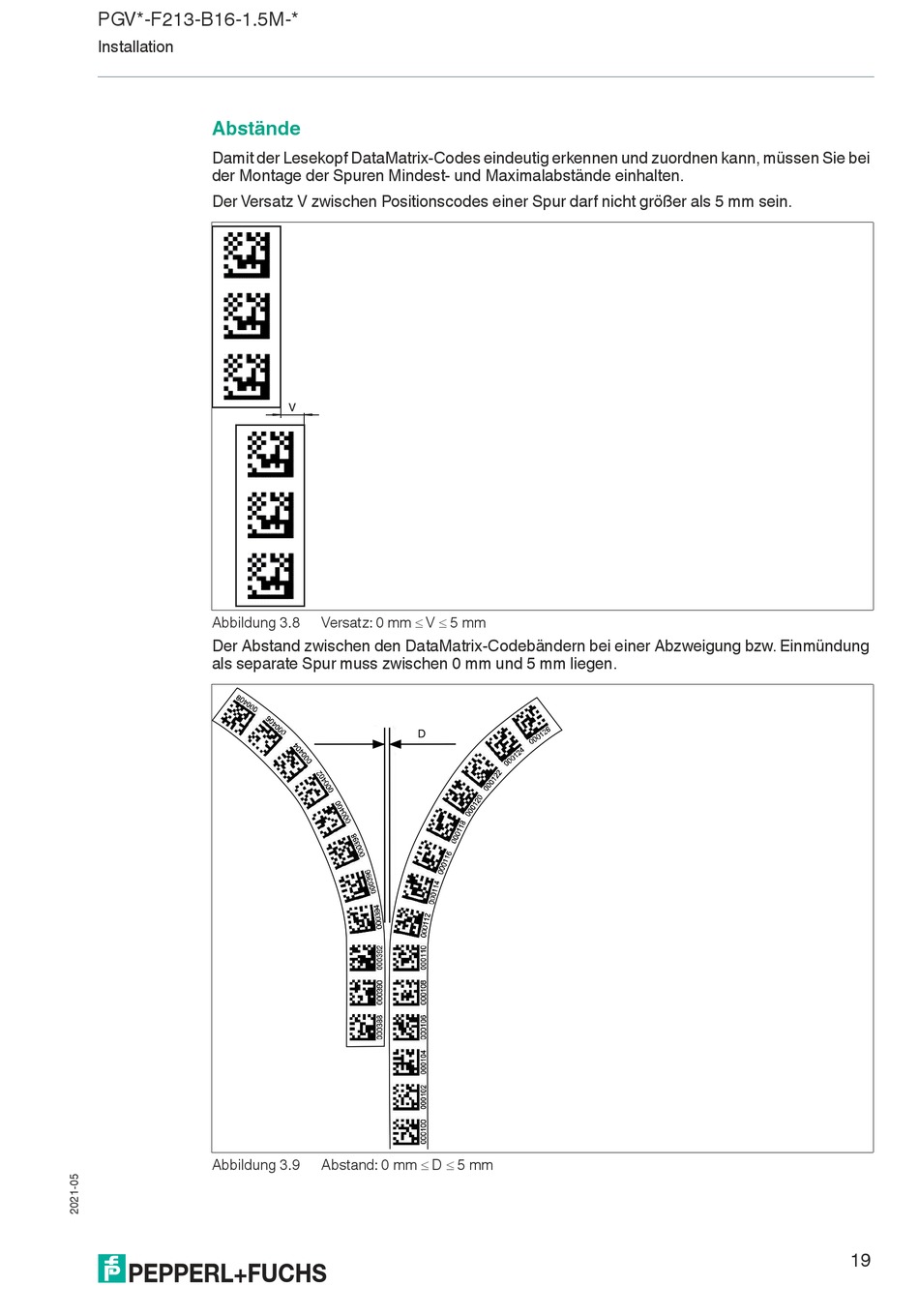

Abstände
Damit der Lesekopf DataMatrix-Codes eindeutig erkennen und zuordnen kann, müssen Sie bei
der Montage der Spuren Mindest- und Maximalabstände einhalten.
Der Versatz V zwischen Positionscodes einer Spur darf nicht größer als 5 mm sein.
Abbildung 3.8
Der Abstand zwischen den DataMatrix-Codebändern bei einer Abzweigung bzw. Einmündung
als separate Spur muss zwischen 0 mm und 5 mm liegen.
Abbildung 3.9
V
Versatz: 0 mm  V  5 mm
Abstand: 0 mm  D  5 mm
