PGV*-F213-B16-1.5M-*
Anhang
6.4
Codekarten für Terminierungswiderstand
Schaltet den Terminierungswiderstand an oder aus und speichert die Einstellungen.
Hinweis!
Zum Speichern der Änderung am Terminierungswiderstand muss die Codekarte "Store
Termination" verwendet werden. Der Lesekopf beendet damit den Parametriermodus.
Die Codekarte "Default" und "Cancle" wirken sich nicht auf Änderungen am
Terminierungswiderstand aus.

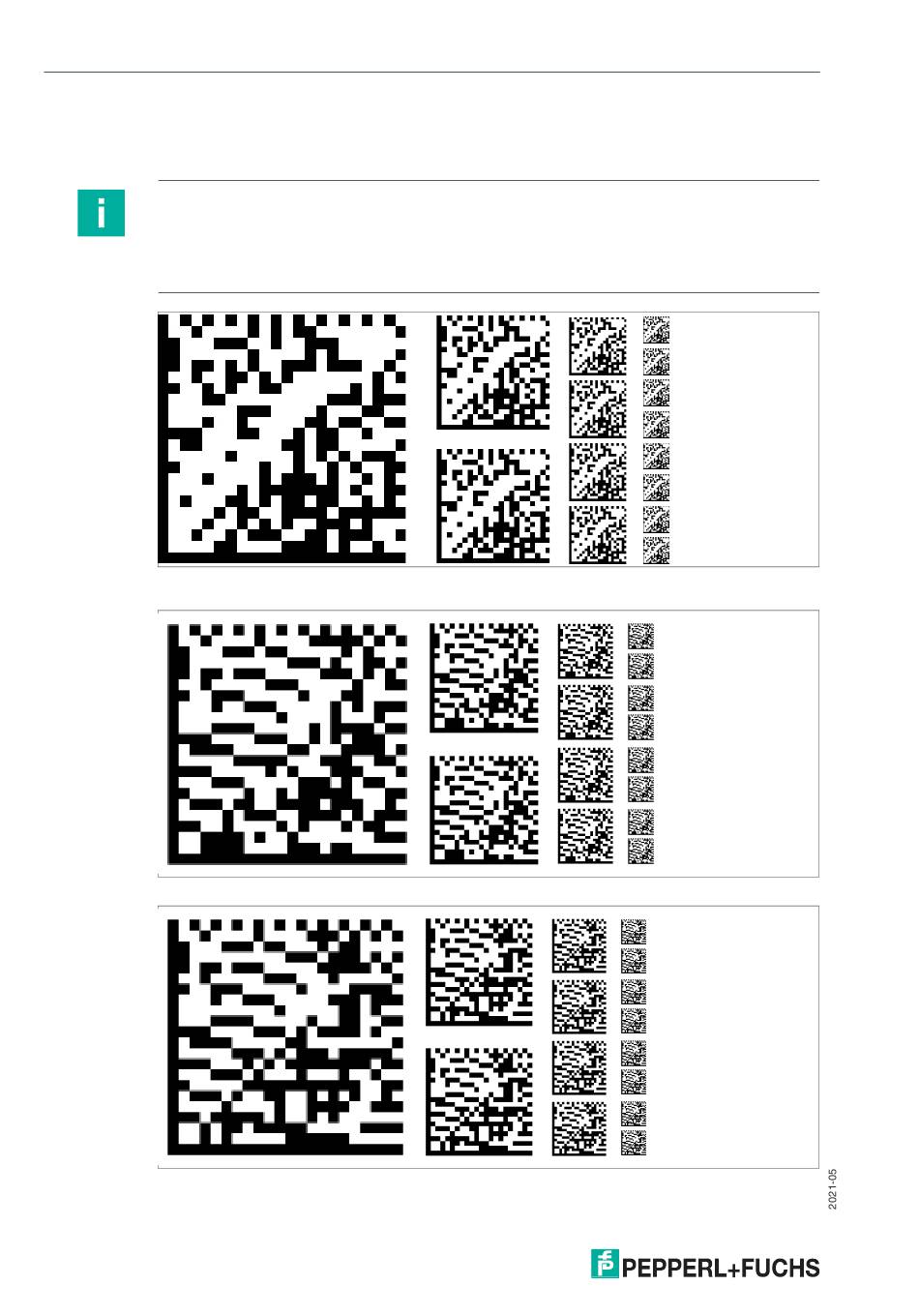

Abbildung 6.12 Die Codekarte "Store Termination" speichert die vorgenommene Änderungen am
Abbildung 6.13 Die Codekarte Termination ON aktiviert den Terminierungswiderstand am Bus.
Abbildung 6.14 Die Codekarte Termination OFF deaktiviert den Terminierungswiderstand am Bus.
60
Terminierungswiderstand und beendet den Parametriermodus.
Store
Termination
Termination ON
Termination OFF
