PGV*-F213-B16-1.5M-*
Installation
Abstandsausgabe
Der Lesekopf erkennt den Abstand zum Nullpunkt in Y-Richtung eines DataMatrix-Codebands
und gibt diesen Wert an die Steuerung weiter.

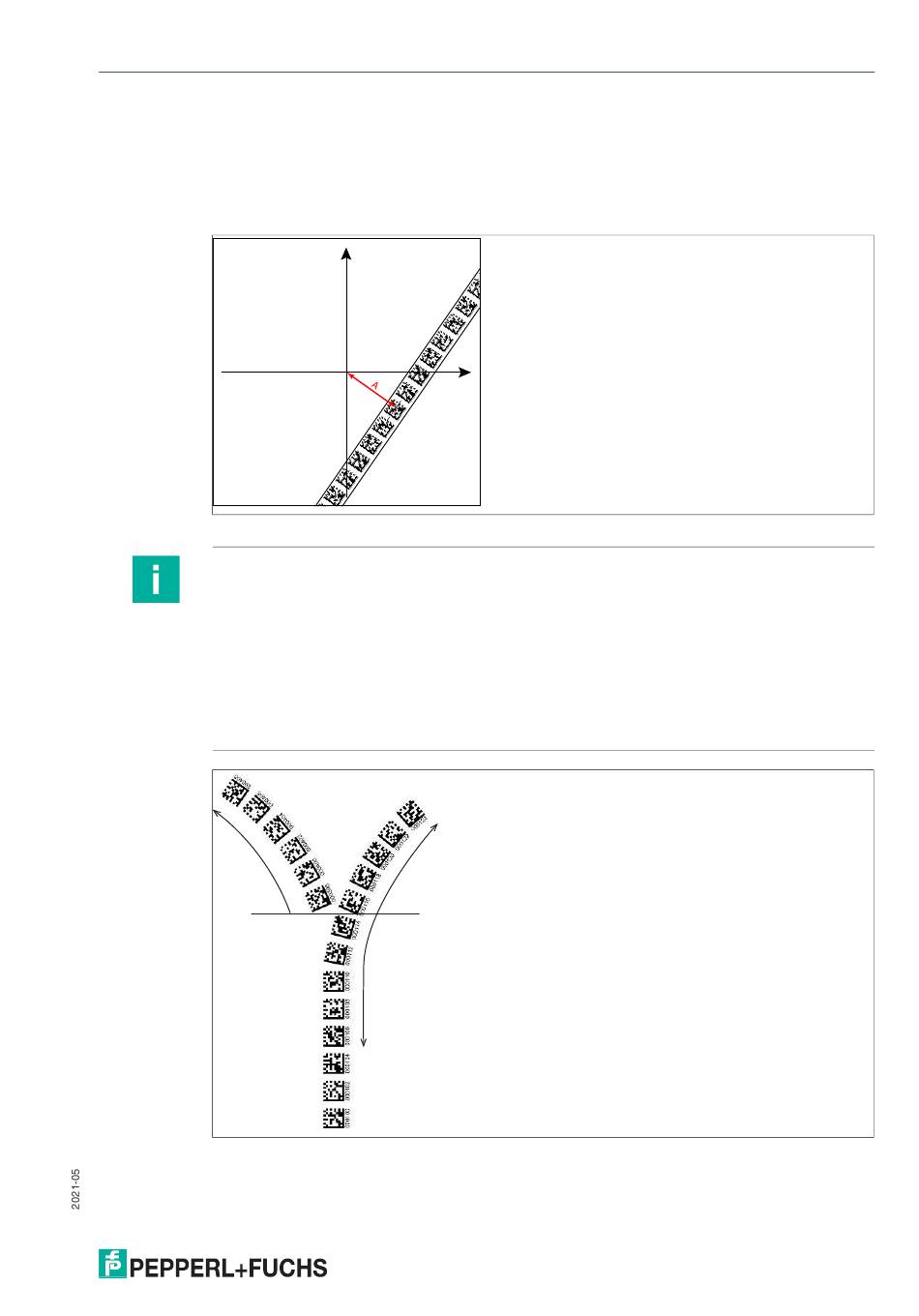

Der Lesekopf gibt den senkrechten Abstand des Nullpunkts relativ zum DataMatrix-Codeband
aus.
Abbildung 3.5
Hinweis!
Abzweigungen/Einmündungen mit DataMatrix-Positionscode
Beachten Sie die folgenden Vorgaben 1 m vor und nach Abzweigungen oder Einmündungen
einer Spur mit Positionscode:
• Die Positionscodes der Hauptspur müssen für 2 m kontinuierlich verlaufen, die Positions-
codes der abzweigenden bzw. einmündenden Spur müssen für 1 m kontinuierlich verlau-
fen. Dabei gibt der Lesekopf den X-Wert des DataMatrix-Codebands aus, dass über die
Richtungsentscheidung vorgegeben ist. Siehe nachfolgende Abbildung.
• Die Differenz der Absolutposition der Hauptspur zu der Anfangsposition der abzweigen-
den bzw. einmündenden Spur muss größer als 1 m sein.
1 m
Abbildung 3.6
X
Y
Abstand A bei DataMatrix-Codeband
1 m
1 m
Abstände
17
