PGV*-F213-B16-1.5M-*
Installation
Winkelausgabe
Hinweis!
Winkel werden als Absolutwerte angegeben. Dabei berechnet sich der jeweilige Wert aus der
gewählten Auflösung "Angle Resolution". Ein Winkel von 60° wird bei einer Auflösung vom 0,1°
als 60°/0,1° = 600 ausgegeben.
Der Lesekopf erkennt den absoluten Winkel in Bezug zur verfolgten Spur mit einer maximalen
Auflösung von 0,1°. Der Winkel wird absolut zur verfolgten Spur angegeben, da ein DataMa-
trix-Codeband eine Richtungsinformation enthält. Der ausgegebene Winkel umfasst den
Bereich von 0° bis 360°. Die Auflösung kann auf die folgenden Werte eingestellt werden:
• 0,1°
• 0,2°
• 0,5°
• 1°

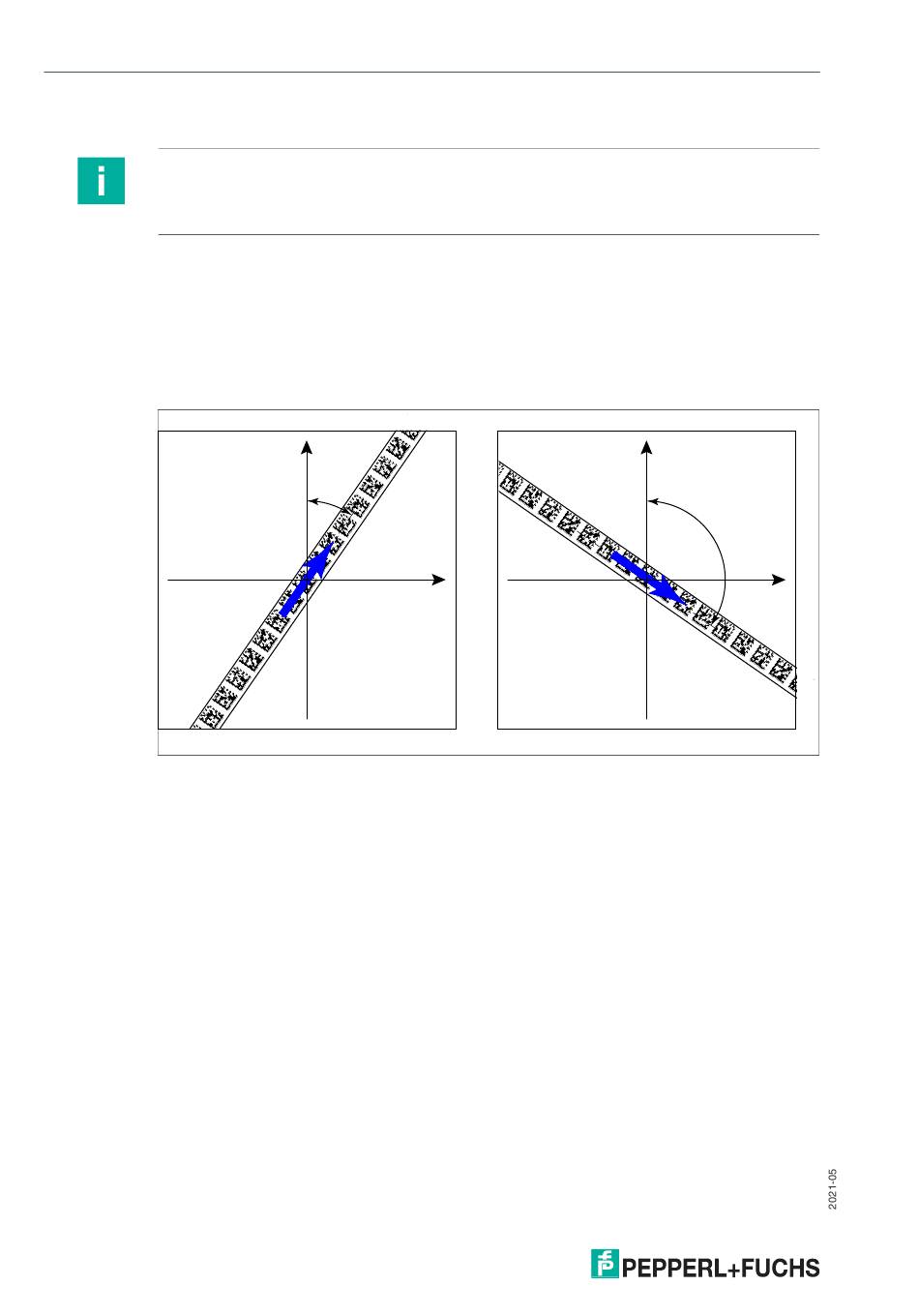

Abbildung 3.4
16
X
α
Y
absolute Winkel
X
α
Y
