PGV*-F213-B16-1.5M-*
Installation
DataMatrix-Tag Extended (14-stellige Nummer)
Ein DataMatrix-Tag enthält neben einer spezifischen 14-stelligen Nummer auch Positionsinfor-
mationen. Im Mittelpunkt des DataMatrix-Tags befindet sich ein Kreuz, das den Nullpunkt mar-
kiert. Vom Nullpunkt aus ist die X- und die Y-Achse markiert. Der schwarze Pfeil markiert die
positive Achse, der weiße Pfeil markiert die negative Achse.
Hinweis!
Abhängig vom verwendeten Material, können die Maße abweichen. Beachten Sie hierzu die
jeweiligen Datenblätter der DataMatrix-Tags.
-X

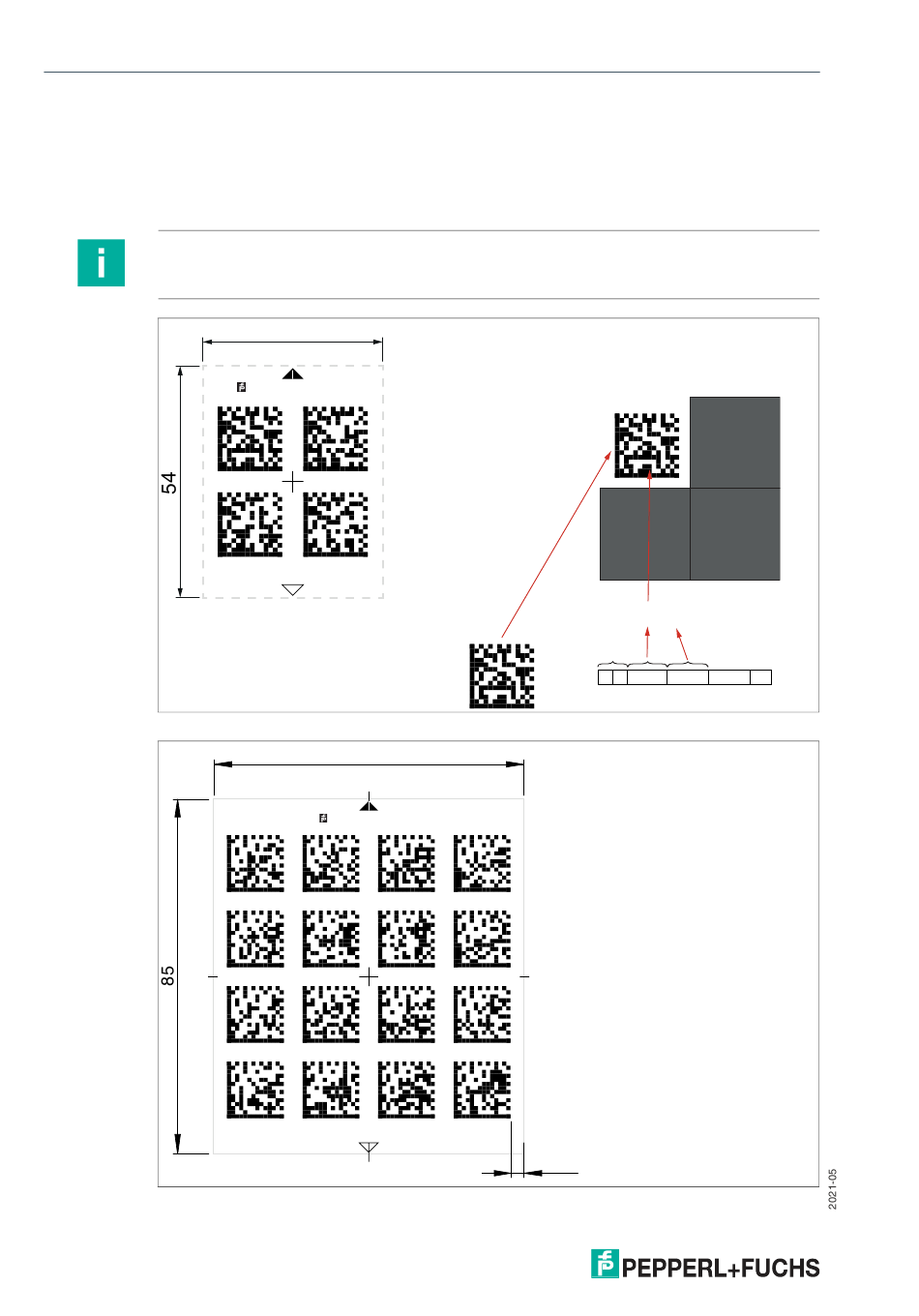

Abbildung 3.13 2x2-DataMatrix-Tag mit der Nummer 12345678901234 und Positionsinformationen
-X
Abbildung 3.14 4x4-DataMatrix-Tag mit der Nummer 00000000000001 und Positionsinformationen
22
42
+Y +X
www.pepperl-fuchs.com
TAG XX.XXX.XXX.XXX.XXX
-Y
85
+Y
www.pepperl-fuchs.com
00.000.000.000.001
-Y
PGV80-ET4
45
44
TAG
1234.5678.9012.34
4 5 1234 5678
=
+X
5
55
54
9012 34
