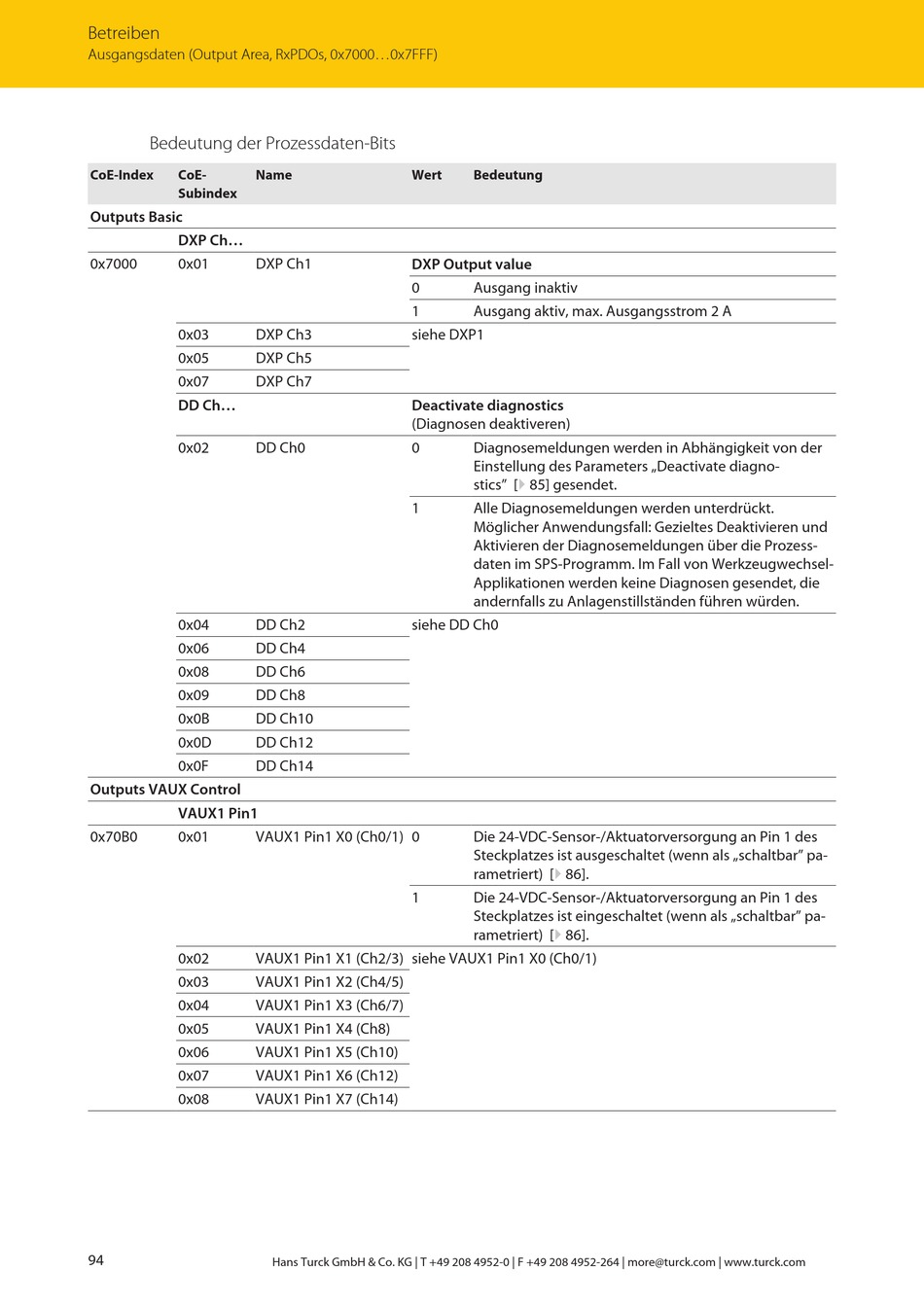

Betreiben
Ausgangsdaten (Output Area, RxPDOs, 0x7000...0x7FFF)
Bedeutung der Prozessdaten-Bits
CoE-Index
CoE-
Name
Subindex
Outputs Basic
DXP Ch...
0x7000
0x01
DXP Ch1
0x03
DXP Ch3
0x05
DXP Ch5
0x07
DXP Ch7
DD Ch...
0x02
DD Ch0
0x04
DD Ch2
0x06
DD Ch4
0x08
DD Ch6
0x09
DD Ch8
0x0B
DD Ch10
0x0D
DD Ch12
0x0F
DD Ch14
Outputs VAUX Control
VAUX1 Pin1
0x70B0
0x01
VAUX1 Pin1 X0 (Ch0/1) 0
0x02
VAUX1 Pin1 X1 (Ch2/3) siehe VAUX1 Pin1 X0 (Ch0/1)
0x03
VAUX1 Pin1 X2 (Ch4/5)
0x04
VAUX1 Pin1 X3 (Ch6/7)
0x05
VAUX1 Pin1 X4 (Ch8)
0x06
VAUX1 Pin1 X5 (Ch10)
0x07
VAUX1 Pin1 X6 (Ch12)
0x08
VAUX1 Pin1 X7 (Ch14)
94
Wert
DXP Output value
0
1
siehe DXP1
Deactivate diagnostics
(Diagnosen deaktiveren)
0
1
siehe DD Ch0
1
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Bedeutung
Ausgang inaktiv
Ausgang aktiv, max. Ausgangsstrom 2 A
Diagnosemeldungen werden in Abhängigkeit von der
Einstellung des Parameters „Deactivate diagno-
stics" [} 85] gesendet.
Alle Diagnosemeldungen werden unterdrückt.
Möglicher Anwendungsfall: Gezieltes Deaktivieren und
Aktivieren der Diagnosemeldungen über die Prozess-
daten im SPS-Programm. Im Fall von Werkzeugwechsel-
Applikationen werden keine Diagnosen gesendet, die
andernfalls zu Anlagenstillständen führen würden.
Die 24-VDC-Sensor-/Aktuatorversorgung an Pin 1 des
Steckplatzes ist ausgeschaltet (wenn als „schaltbar" pa-
rametriert) [} 86].
Die 24-VDC-Sensor-/Aktuatorversorgung an Pin 1 des
Steckplatzes ist eingeschaltet (wenn als „schaltbar" pa-
rametriert) [} 86].
