7.6.4

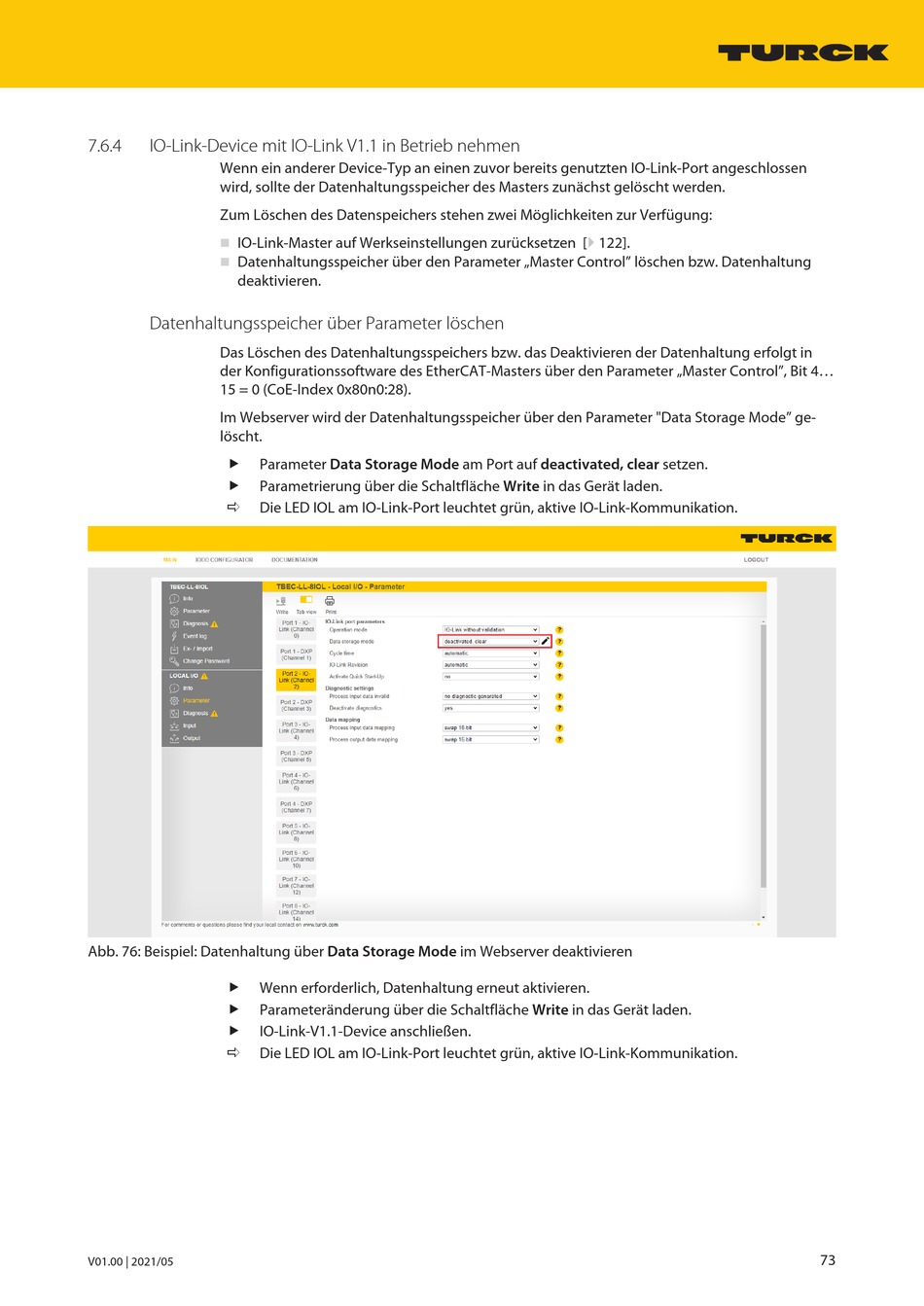

IO-Link-Device mit IO-Link V1.1 in Betrieb nehmen
Wenn ein anderer Device-Typ an einen zuvor bereits genutzten IO-Link-Port angeschlossen
wird, sollte der Datenhaltungsspeicher des Masters zunächst gelöscht werden.
Zum Löschen des Datenspeichers stehen zwei Möglichkeiten zur Verfügung:
IO-Link-Master auf Werkseinstellungen zurücksetzen [} 122].
n
Datenhaltungsspeicher über den Parameter „Master Control" löschen bzw. Datenhaltung
n
deaktivieren.
Datenhaltungsspeicher über Parameter löschen
Das Löschen des Datenhaltungsspeichers bzw. das Deaktivieren der Datenhaltung erfolgt in
der Konfigurationssoftware des EtherCAT-Masters über den Parameter „Master Control", Bit 4...
15 = 0 (CoE-Index 0x80n0:28).
Im Webserver wird der Datenhaltungsspeicher über den Parameter "Data Storage Mode" ge-
löscht.
„
Parameter Data Storage Mode am Port auf deactivated, clear setzen.
„
Parametrierung über die Schaltfläche Write in das Gerät laden.
a
Die LED IOL am IO-Link-Port leuchtet grün, aktive IO-Link-Kommunikation.
Abb. 76: Beispiel: Datenhaltung über Data Storage Mode im Webserver deaktivieren
„
Wenn erforderlich, Datenhaltung erneut aktivieren.
„
Parameteränderung über die Schaltfläche Write in das Gerät laden.
„
IO-Link-V1.1-Device anschließen.
a
Die LED IOL am IO-Link-Port leuchtet grün, aktive IO-Link-Kommunikation.
V01.00 | 2021/05
73
