Betreiben

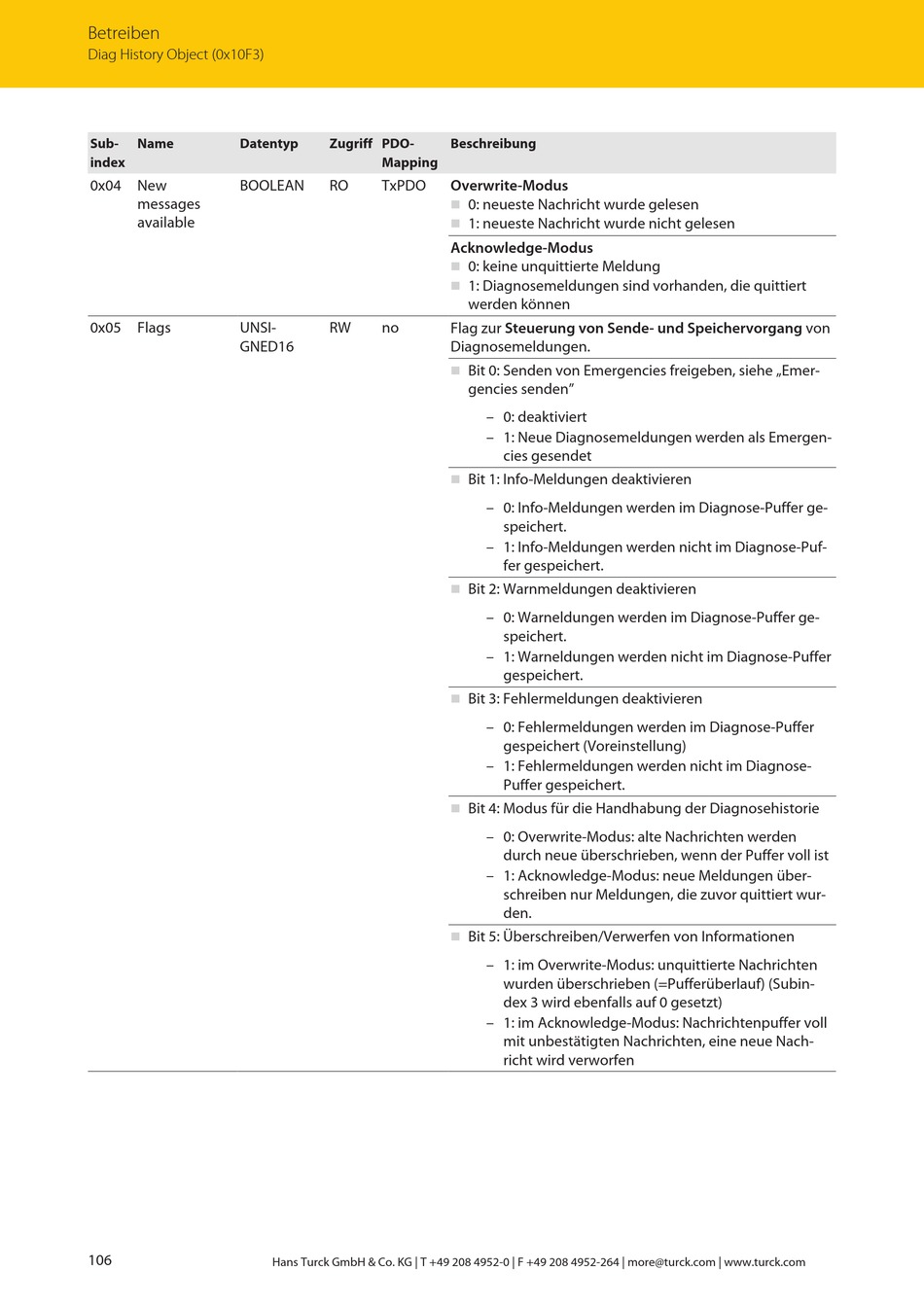

Diag History Object (0x10F3)
Sub-
Name
Datentyp
index
0x04 New
BOOLEAN
messages
available
0x05 Flags
UNSI-
GNED16
106
Zugriff PDO-
Mapping
RO
TxPDO
RW
no
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Beschreibung
Overwrite-Modus
0: neueste Nachricht wurde gelesen
n
1: neueste Nachricht wurde nicht gelesen
n
Acknowledge-Modus
0: keine unquittierte Meldung
n
1: Diagnosemeldungen sind vorhanden, die quittiert
n
werden können
Flag zur Steuerung von Sende- und Speichervorgang von
Diagnosemeldungen.
Bit 0: Senden von Emergencies freigeben, siehe „Emer-
n
gencies senden"
– 0: deaktiviert
– 1: Neue Diagnosemeldungen werden als Emergen-
cies gesendet
Bit 1: Info-Meldungen deaktivieren
n
– 0: Info-Meldungen werden im Diagnose-Puffer ge-
speichert.
– 1: Info-Meldungen werden nicht im Diagnose-Puf-
fer gespeichert.
Bit 2: Warnmeldungen deaktivieren
n
– 0: Warneldungen werden im Diagnose-Puffer ge-
speichert.
– 1: Warneldungen werden nicht im Diagnose-Puffer
gespeichert.
n
Bit 3: Fehlermeldungen deaktivieren
– 0: Fehlermeldungen werden im Diagnose-Puffer
gespeichert (Voreinstellung)
– 1: Fehlermeldungen werden nicht im Diagnose-
Puffer gespeichert.
Bit 4: Modus für die Handhabung der Diagnosehistorie
n
– 0: Overwrite-Modus: alte Nachrichten werden
durch neue überschrieben, wenn der Puffer voll ist
– 1: Acknowledge-Modus: neue Meldungen über-
schreiben nur Meldungen, die zuvor quittiert wur-
den.
Bit 5: Überschreiben/Verwerfen von Informationen
n
– 1: im Overwrite-Modus: unquittierte Nachrichten
wurden überschrieben (=Pufferüberlauf) (Subin-
dex 3 wird ebenfalls auf 0 gesetzt)
– 1: im Acknowledge-Modus: Nachrichtenpuffer voll
mit unbestätigten Nachrichten, eine neue Nach-
richt wird verworfen
