Betreiben

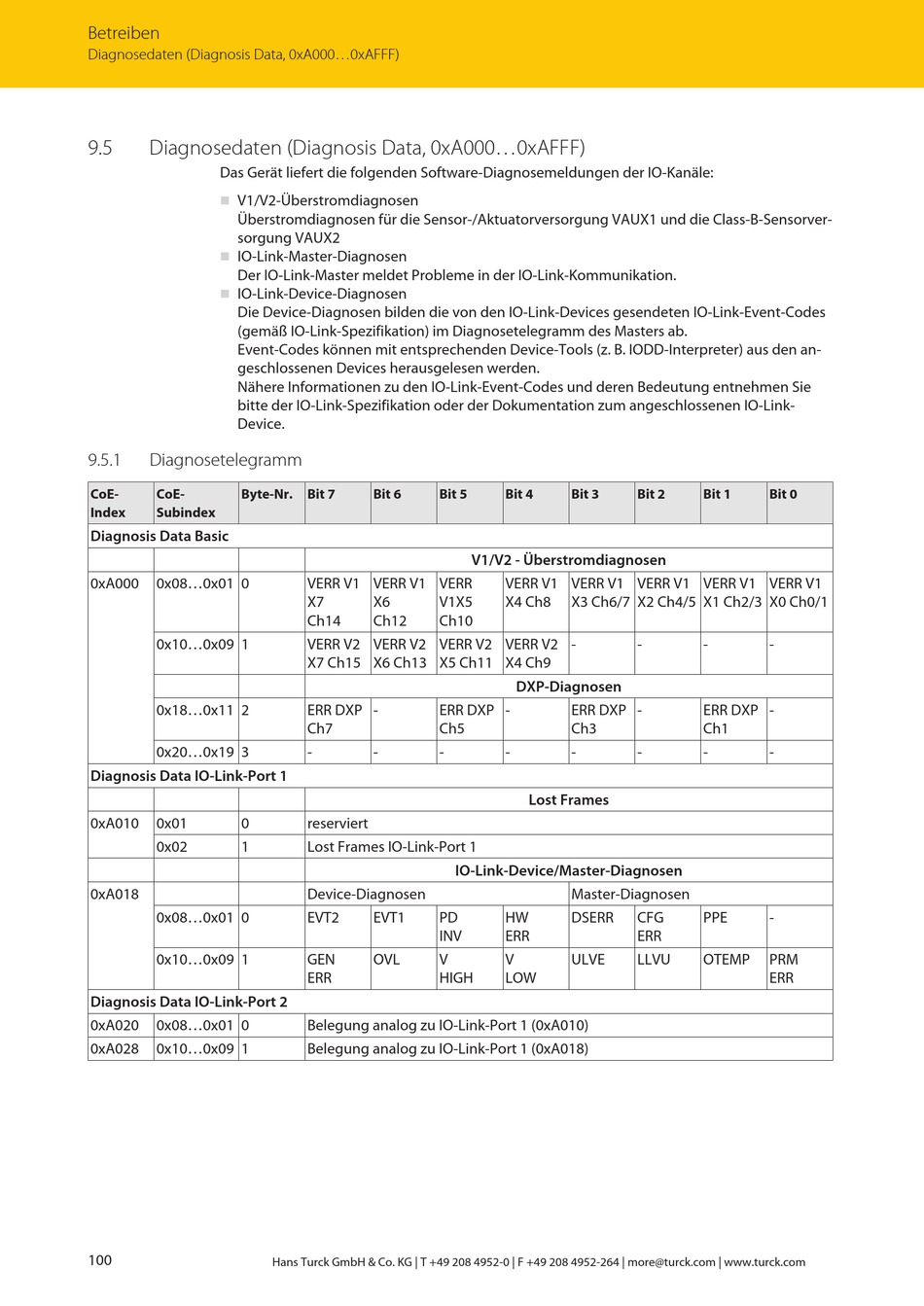

Diagnosedaten (Diagnosis Data, 0xA000...0xAFFF)
9.5
Diagnosedaten (Diagnosis Data, 0xA000...0xAFFF)
Das Gerät liefert die folgenden Software-Diagnosemeldungen der IO-Kanäle:
V1/V2-Überstromdiagnosen
n
Überstromdiagnosen für die Sensor-/Aktuatorversorgung VAUX1 und die Class-B-Sensorver-
sorgung VAUX2
IO-Link-Master-Diagnosen
n
Der IO-Link-Master meldet Probleme in der IO-Link-Kommunikation.
IO-Link-Device-Diagnosen
n
Die Device-Diagnosen bilden die von den IO-Link-Devices gesendeten IO-Link-Event-Codes
(gemäß IO-Link-Spezifikation) im Diagnosetelegramm des Masters ab.
Event-Codes können mit entsprechenden Device-Tools (z. B. IODD-Interpreter) aus den an-
geschlossenen Devices herausgelesen werden.
Nähere Informationen zu den IO-Link-Event-Codes und deren Bedeutung entnehmen Sie
bitte der IO-Link-Spezifikation oder der Dokumentation zum angeschlossenen IO-Link-
Device.
9.5.1
Diagnosetelegramm
CoE-
CoE-
Byte-Nr.
Index
Subindex
Diagnosis Data Basic
0xA000
0x08...0x01 0
0x10...0x09 1
0x18...0x11 2
0x20...0x19 3
Diagnosis Data IO-Link-Port 1
0xA010
0x01
0
0x02
1
0xA018
0x08...0x01 0
0x10...0x09 1
Diagnosis Data IO-Link-Port 2
0xA020
0x08...0x01 0
0xA028
0x10...0x09 1
100
Bit 7
Bit 6
Bit 5
VERR V1
VERR V1
VERR
X7
X6
V1X5
Ch14
Ch12
Ch10
VERR V2
VERR V2
VERR V2
X7 Ch15
X6 Ch13
X5 Ch11
ERR DXP
-
ERR DXP
Ch7
Ch5
-
-
-
reserviert
Lost Frames IO-Link-Port 1
Device-Diagnosen
EVT2
EVT1
PD
INV
GEN
OVL
V
ERR
HIGH
Belegung analog zu IO-Link-Port 1 (0xA010)
Belegung analog zu IO-Link-Port 1 (0xA018)
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Bit 4
Bit 3
V1/V2 - Überstromdiagnosen
VERR V1
VERR V1
X4 Ch8
X3 Ch6/7
VERR V2
-
X4 Ch9
DXP-Diagnosen
-
ERR DXP
Ch3
-
-
Lost Frames
IO-Link-Device/Master-Diagnosen
Master-Diagnosen
HW
DSERR
ERR
V
ULVE
LOW
Bit 2
Bit 1
Bit 0
VERR V1
VERR V1
VERR V1
X2 Ch4/5
X1 Ch2/3
X0 Ch0/1
-
-
-
-
ERR DXP
-
Ch1
-
-
-
CFG
PPE
-
ERR
LLVU
OTEMP
PRM
ERR
