Betreiben
Azyklischer Zugriff über AoE

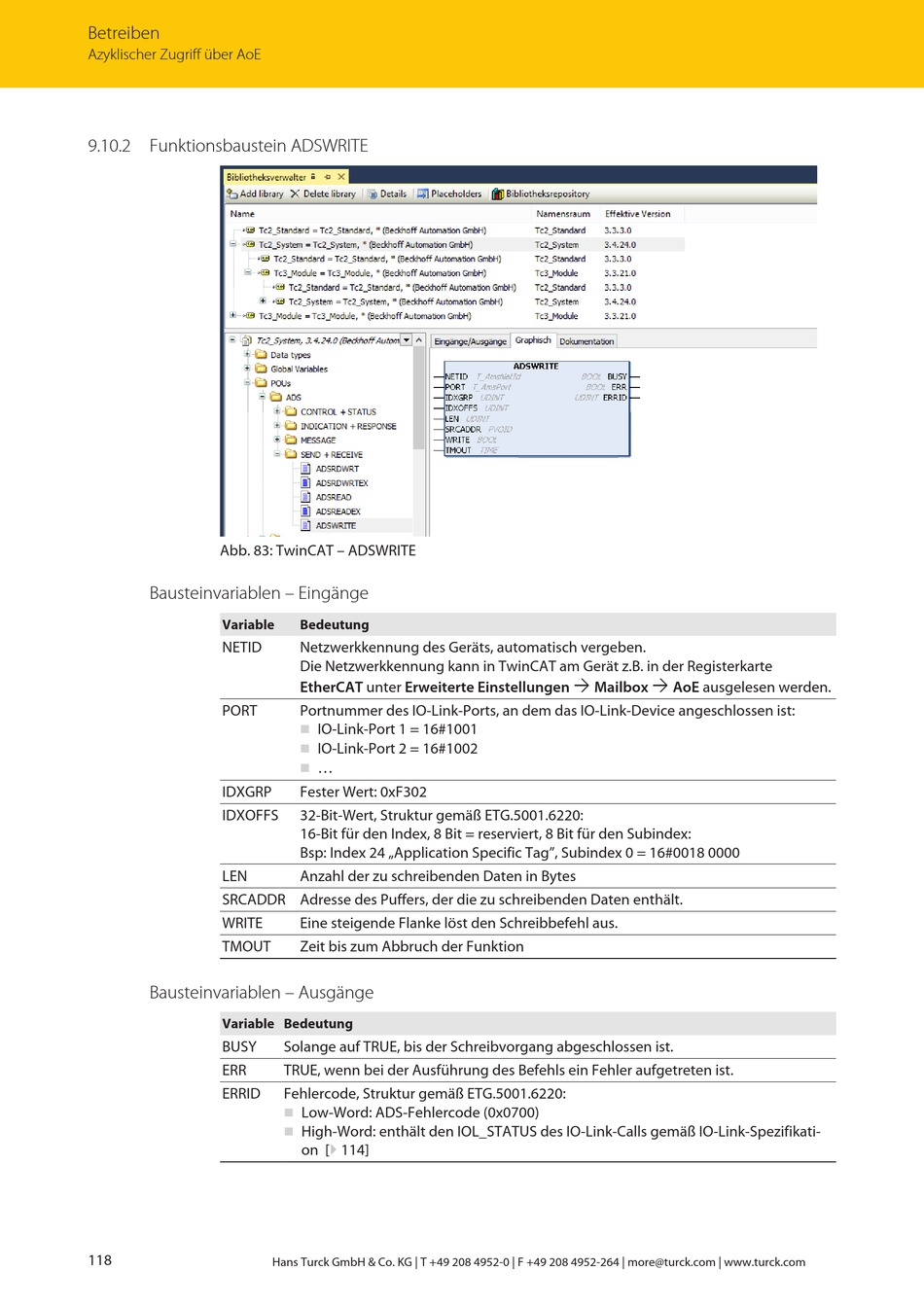

9.10.2 Funktionsbaustein ADSWRITE
Abb. 83: TwinCAT – ADSWRITE
Bausteinvariablen – Eingänge
Variable
NETID
PORT
IDXGRP
IDXOFFS
LEN
SRCADDR Adresse des Puffers, der die zu schreibenden Daten enthält.
WRITE
TMOUT
Bausteinvariablen – Ausgänge
Variable Bedeutung
BUSY
ERR
ERRID
118
Bedeutung
Netzwerkkennung des Geräts, automatisch vergeben.
Die Netzwerkkennung kann in TwinCAT am Gerät z.B. in der Registerkarte
EtherCAT unter Erweiterte Einstellungen
Portnummer des IO-Link-Ports, an dem das IO-Link-Device angeschlossen ist:
IO-Link-Port 1 = 16#1001
n
IO-Link-Port 2 = 16#1002
n
...
n
Fester Wert: 0xF302
32-Bit-Wert, Struktur gemäß ETG.5001.6220:
16-Bit für den Index, 8 Bit = reserviert, 8 Bit für den Subindex:
Bsp: Index 24 „Application Specific Tag", Subindex 0 = 16#0018 0000
Anzahl der zu schreibenden Daten in Bytes
Eine steigende Flanke löst den Schreibbefehl aus.
Zeit bis zum Abbruch der Funktion
Solange auf TRUE, bis der Schreibvorgang abgeschlossen ist.
TRUE, wenn bei der Ausführung des Befehls ein Fehler aufgetreten ist.
Fehlercode, Struktur gemäß ETG.5001.6220:
Low-Word: ADS-Fehlercode (0x0700)
n
High-Word: enthält den IOL_STATUS des IO-Link-Calls gemäß IO-Link-Spezifikati-
n
on [} 114]
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Ò
Ò
Mailbox
AoE ausgelesen werden.
