7.3.4
Startup-Parameter einstellen
Auf der Registerkarte Startup können die Parameter für das Gerät eingestellt werden, die dau-
erhaft beim Startup geschrieben werden sollen.
Beispiel: Betriebsart „IO-Link mit identischem Gerät" für IO-Link-Port 2 einstellen
„
Im Projektbaum Doppelklick auf Box 1 (TBEC-LL-8IOL) ausführen.
„
Registerkarte Startup auswählen.
„
Doppelklick auf CoE-Index 0x8028:01 „Mode" ausführen.
„
Im Untermenü CANopen Startup Eintrag Bearbeiten Doppelklick Mode ausführen.
„
Im Untermenü Set Value Dialog den Wert 3 für „IO-Link mit identischem Gerät" (siehe
Parameter „Mode" [} 83]) eintragen.
„
Auswahl mit OK bestätigen.

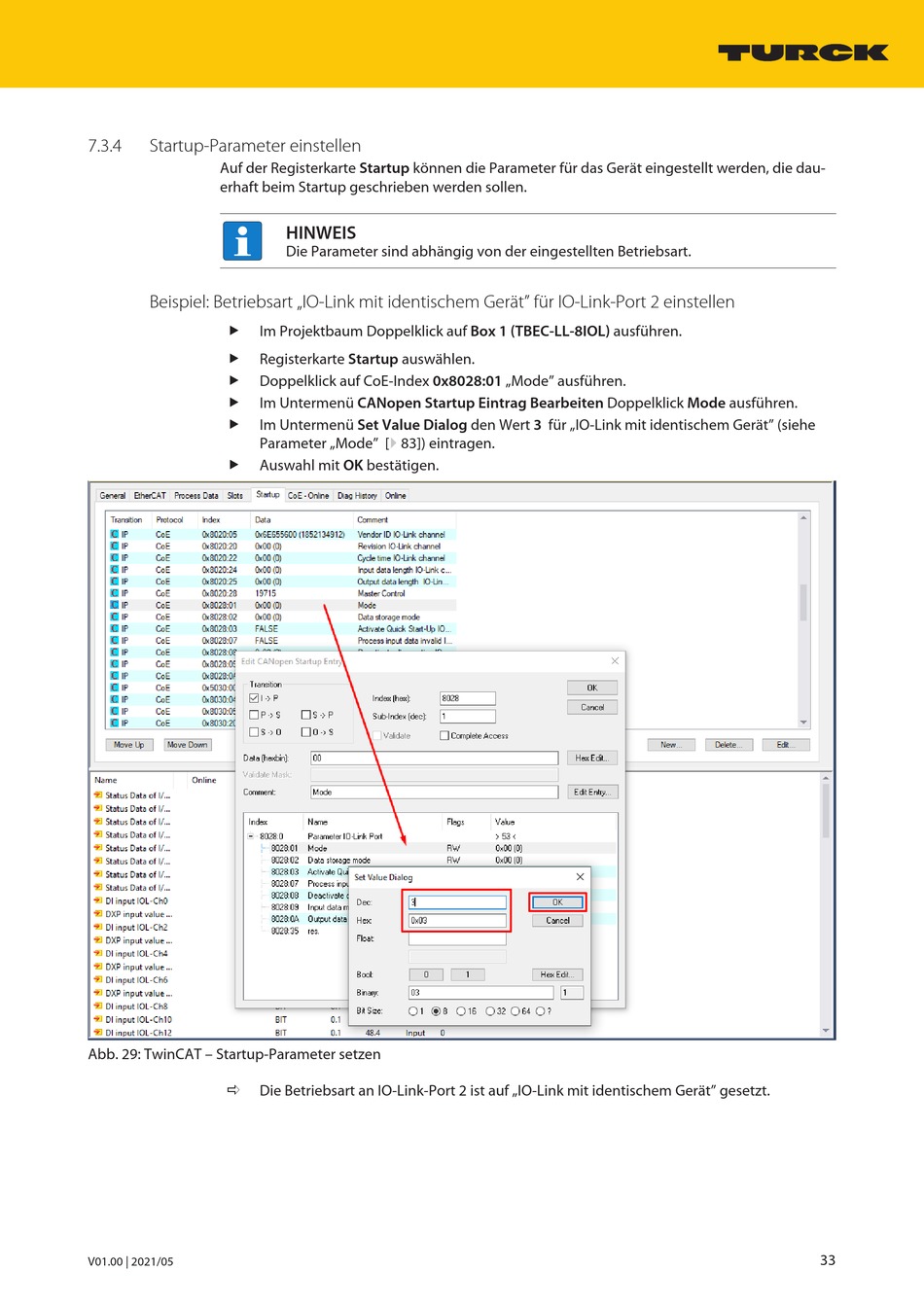

Abb. 29: TwinCAT – Startup-Parameter setzen
a
Die Betriebsart an IO-Link-Port 2 ist auf „IO-Link mit identischem Gerät" gesetzt.
V01.00 | 2021/05
HINWEIS
Die Parameter sind abhängig von der eingestellten Betriebsart.
33
