9.11
IO-Link – Datenhaltungsmodus nutzen
Datenhaltungsmodus
Der Datenhaltungsmodus wird im IO-Link-Master über die Parameter „Master Control" und „Da-
tenhaltungsmodus" gesetzt und konfiguriert [} 77].
Master Control: Objekt 0x80n0 (n = 1...8 = IOL1...IOL8), Subindex 0x28
Voraussetzung: Data Storage Mode (DSM) = 0
Bit 4...15 = 0 = deaktiviert, löschen (keine Datenhaltung)
n
Bit 4...15 = 2 = aktiviert (Datenhaltung aktiv)
n
Bit 4...15 = 6 = überschreiben (Datenhaltung aktiv, Upload deaktiviert)
n
Data Storage Mode (DSM): Objekt 0x80n8 (n = 1...8 = IOL1...IOL8), Subindex 0x02
0 = Master Control-Einstellung benutzen (s. o.)
n
1 = einlesen
n

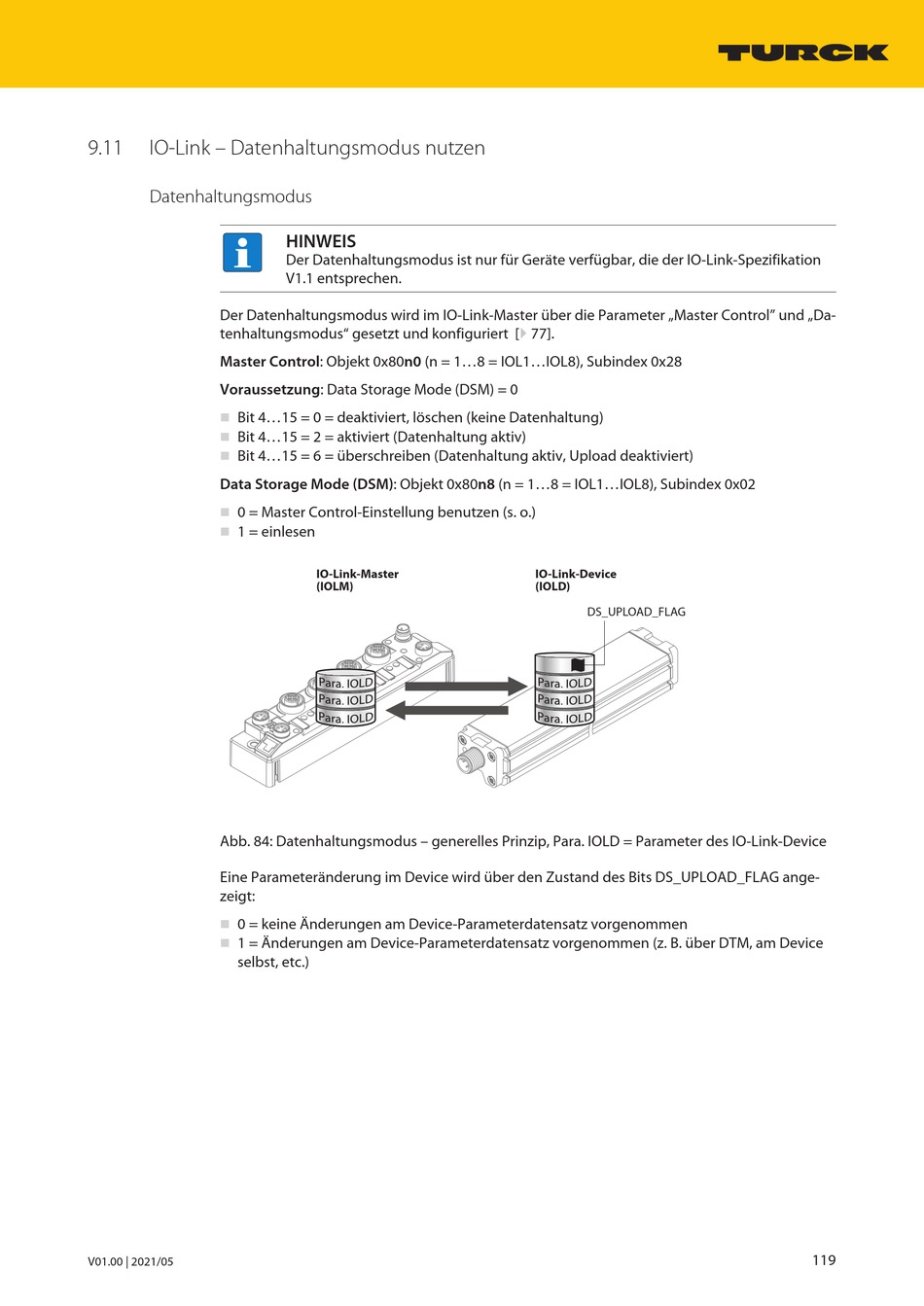

Abb. 84: Datenhaltungsmodus – generelles Prinzip, Para. IOLD = Parameter des IO-Link-Device
Eine Parameteränderung im Device wird über den Zustand des Bits DS_UPLOAD_FLAG ange-
zeigt:
0 = keine Änderungen am Device-Parameterdatensatz vorgenommen
n
1 = Änderungen am Device-Parameterdatensatz vorgenommen (z. B. über DTM, am Device
n
selbst, etc.)
V01.00 | 2021/05
HINWEIS
Der Datenhaltungsmodus ist nur für Geräte verfügbar, die der IO-Link-Spezifikation
V1.1 entsprechen.
IO-Link-Master
(IOLM)
IO-Link-Device
(IOLD)
DS_UPLOAD_FLAG
119
