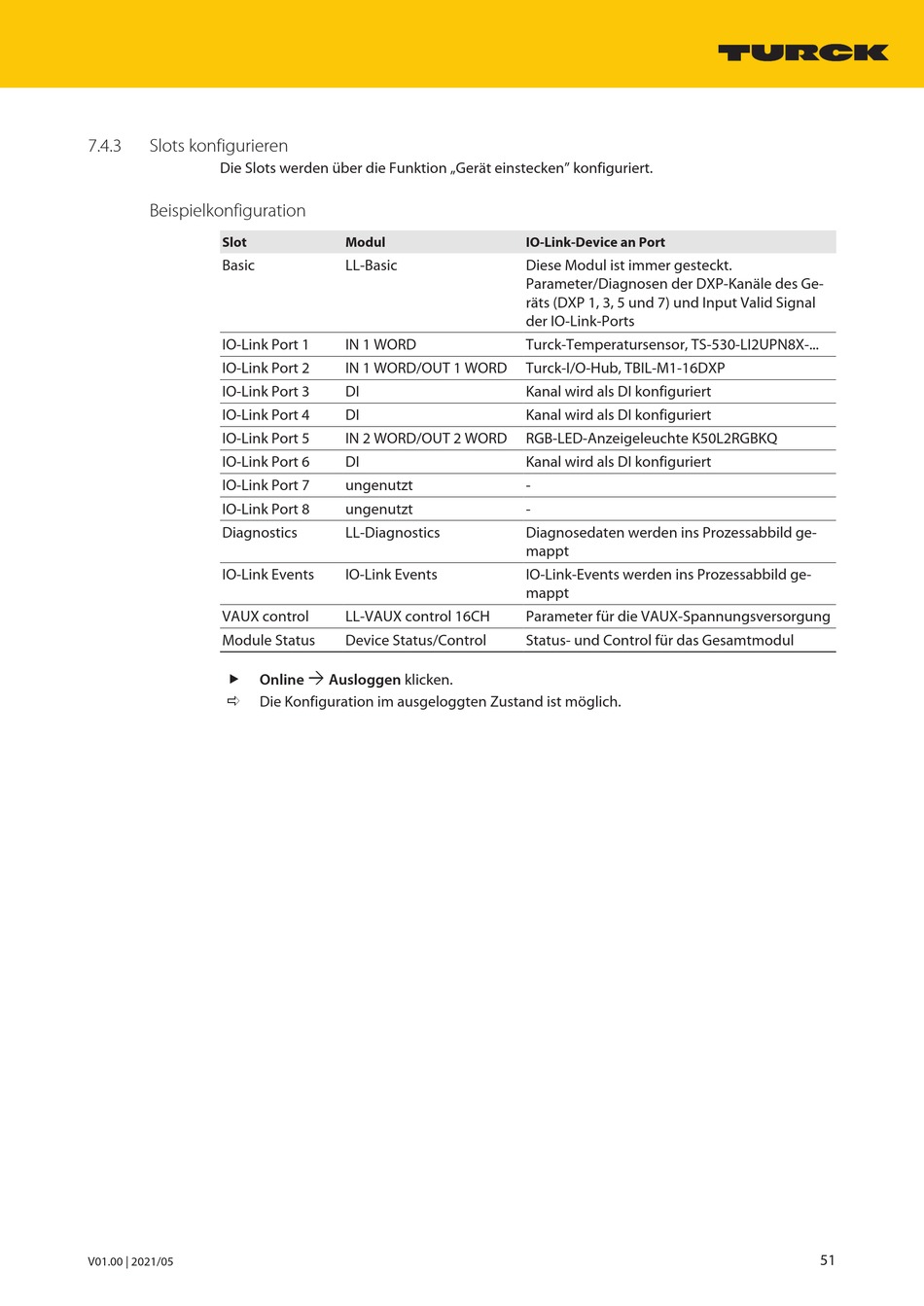

7.4.3
Slots konfigurieren
Die Slots werden über die Funktion „Gerät einstecken" konfiguriert.
Beispielkonfiguration
Slot
Basic
IO-Link Port 1
IO-Link Port 2
IO-Link Port 3
IO-Link Port 4
IO-Link Port 5
IO-Link Port 6
IO-Link Port 7
IO-Link Port 8
Diagnostics
IO-Link Events
VAUX control
Module Status
„
Online
a
Die Konfiguration im ausgeloggten Zustand ist möglich.
V01.00 | 2021/05
Modul
LL-Basic
IN 1 WORD
IN 1 WORD/OUT 1 WORD
DI
DI
IN 2 WORD/OUT 2 WORD
DI
ungenutzt
ungenutzt
LL-Diagnostics
IO-Link Events
LL-VAUX control 16CH
Device Status/Control
Ò
Ausloggen klicken.
IO-Link-Device an Port
Diese Modul ist immer gesteckt.
Parameter/Diagnosen der DXP-Kanäle des Ge-
räts (DXP 1, 3, 5 und 7) und Input Valid Signal
der IO-Link-Ports
Turck-Temperatursensor, TS-530-LI2UPN8X-...
Turck-I/O-Hub, TBIL-M1-16DXP
Kanal wird als DI konfiguriert
Kanal wird als DI konfiguriert
RGB-LED-Anzeigeleuchte K50L2RGBKQ
Kanal wird als DI konfiguriert
-
-
Diagnosedaten werden ins Prozessabbild ge-
mappt
IO-Link-Events werden ins Prozessabbild ge-
mappt
Parameter für die VAUX-Spannungsversorgung
Status- und Control für das Gesamtmodul
