10 Reparatur
> Lösen Sie die Verschraubungen links (1) und rechts (2)
sowie hinter (3) der Kühlmittelpumpe.
> Entnehmen Sie die Kühlmittelpumpe.
> Setzen Sie die neue Pumpe an die Stelle der alten
Kühlmittelpumpe.
> Ziehen Sie die Verschraubungen fest.
Wiederinbetriebnahme vorbereiten
> Stellen Sie die elektrische Verbindung her.
> Stellen Sie den Strom an.
> Füllen Sie Kühlmittel in den Kühlmittelbehälter
(¬ Kap. 7.3.1).
> Entlüften Sie den Kühlmittelkreis (¬ Kap. 7.3.1).
> Bringen Sie die Front-Isoliermatte (¬ Abb. 10.2, Pos.
1) an.
44
10.1.4 Wärmetauscher austauschen
Der Wärmetauscher kann verkalken und verschlammen.
Austausch vorbereiten
> Schalten Sie das KWK-Modul mit dem Systemregler
aus, wie in der Betriebsanleitung beschrieben.
> Nehmen Sie die Frontverkleidung des Wärmeauskopp-
lungsmoduls ab
> Nehmen Sie die Front-Isoliermatte (¬ Abb. 10.2, Pos.
1) ab.
> Stellen Sie ein geeignetes Gefäß auf, um das Kühlmit-
tel aufzufangen.
> Öffnen Sie den Deckel des Kühlmittelbehälters.
> Entleeren Sie den Kühlmittelkreis über den
Entleerungs hahn.
> Schließen Sie den Entleerungs hahn.
> Schließen Sie den Wartungshahn.
> Entleeren Sie den Heizkreis.
Wärmetauscher austauschen

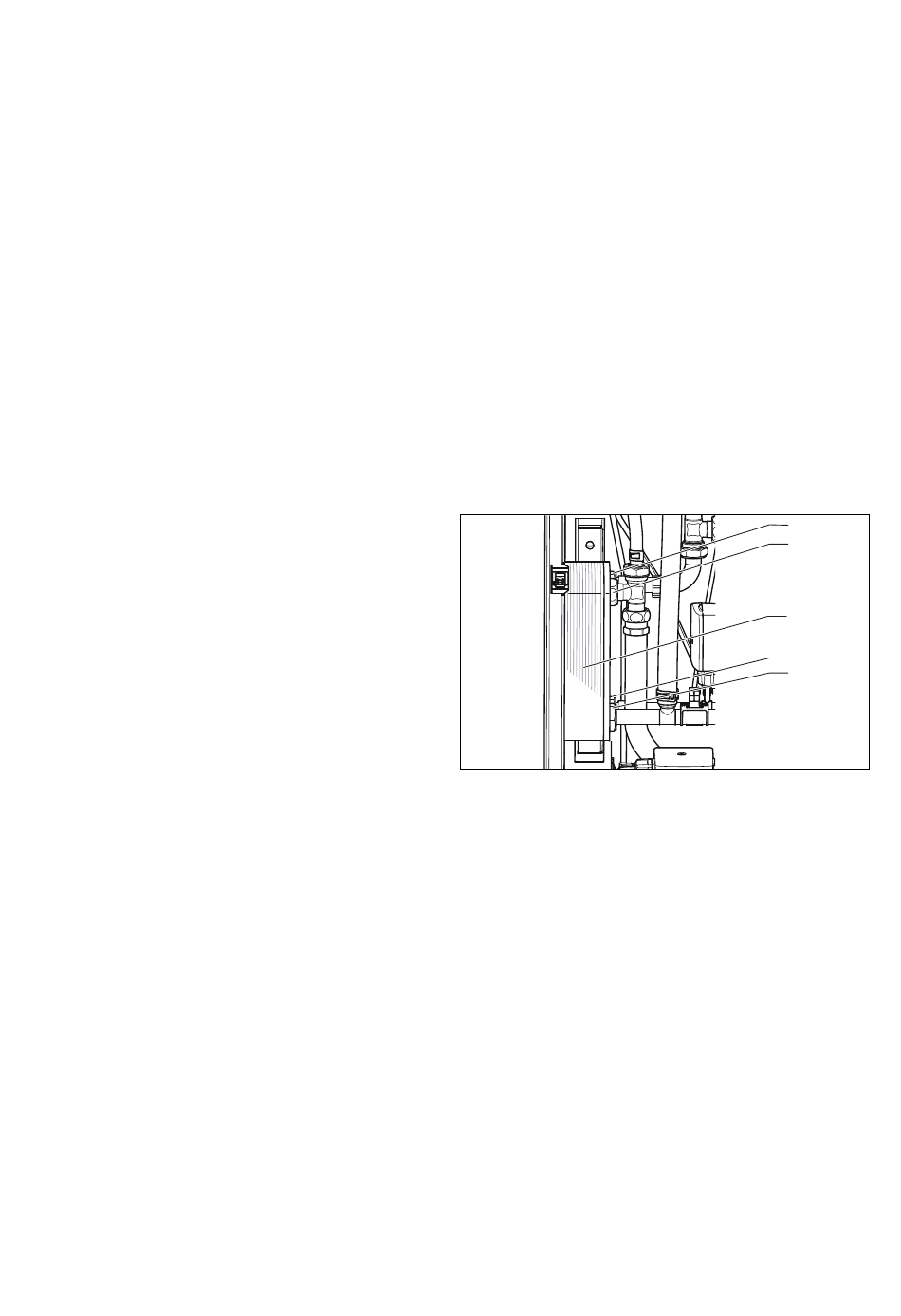

Abb. 10.5 Wärmetauscher
Legende
1 hintere Verschraubung oben
2 vordere Verschraubung oben
3 Wärmetauscher
2 hintere Verschraubung unten
2 vordere Verschraubung unten
> Lösen Sie alle angrenzenden Verschraubungen
(1,2,4,5).
> Entnehmen Sie den Wärmetauscher (1).
> Setzen Sie den neuen Wärmetauscher an die Stelle
des alten.
> Ziehen Sie die angrenzenden Verschraubungen
(1,2,4,5) wieder fest.
> Bringen Sie die Front-Isoliermatte (¬ Abb. 10.2, Pos. 1)
an. Achten Sie dabei darauf, die Front-Isoliermatte
hinter die Pumpen zu klemmen.
Wiederinbetriebnahme vorbereiten
> Stellen Sie den Strom an.
> Füllen Sie Kühlmittel in den Kühlmittelbehälter
(¬ Kap. 3.1).
Installations- und Wartungsanleitung System ecoPOWER 1.0 0020108994_01
1
2
3
4
5
