4.6

Montage des Systems vorbereiten

a
Explosionsgefahr!
Falsche Aufstellung kann zu Undichtigkeiten
im Gasweg führen.
> Legen Sie den Aufstellort der Module ohne
Höhenversatz nach Aufstell- und Bohrscha-
blone System ecoPOWER 1.0 fest.
a
Gefahr!
Vergiftungsgefahr durch austretende
Abgase!
Vibrationen des KWK-Moduls können zu
Undichtigkeiten der Abgasleitung führen. Aus-
tretende Abgase können Personen vergiften.
> Stellen Sie sicher, dass das KWK-Modul auf
dem Boden festgeschraubt ist.
> Befolgen Sie die mitgelieferte Montage-
anleitung für die Luft-/Abgasführung.
Wand
> Bohrschablone hier an die Wand anlegen.
Damit sind die Mindestabstände eingehalten.
KWK-Modul
ø 12 mm
>
Verwenden Sie nach Möglichkeit das mitgelieferte
Befestigungsmaterial.
> Um eine feste Installation sicherzustellen, passen Sie ggf.
das Befestigungsmaterial den Bodenarten an.
> Wenn der Boden wegen Grundwasserdichtigkeit nicht
angebohrt werden darf, dann erstellen Sie ein geeignetes
Fundament für beide Module.
>
Schrauben Sie die mitgelieferten Stockschrauben (4 x 100 mm)
85 mm tief in den Boden ein. 15 mm der Schrauben-
länge wird zur Befestigung des KWK Moduls benötigt.
ø 12 mm
> Beachten Sie die Installations-
und Wartungsanleitung zum KWK-Modul.
Aufstell- und Bohrschablone
System ecoPOWER 1.0

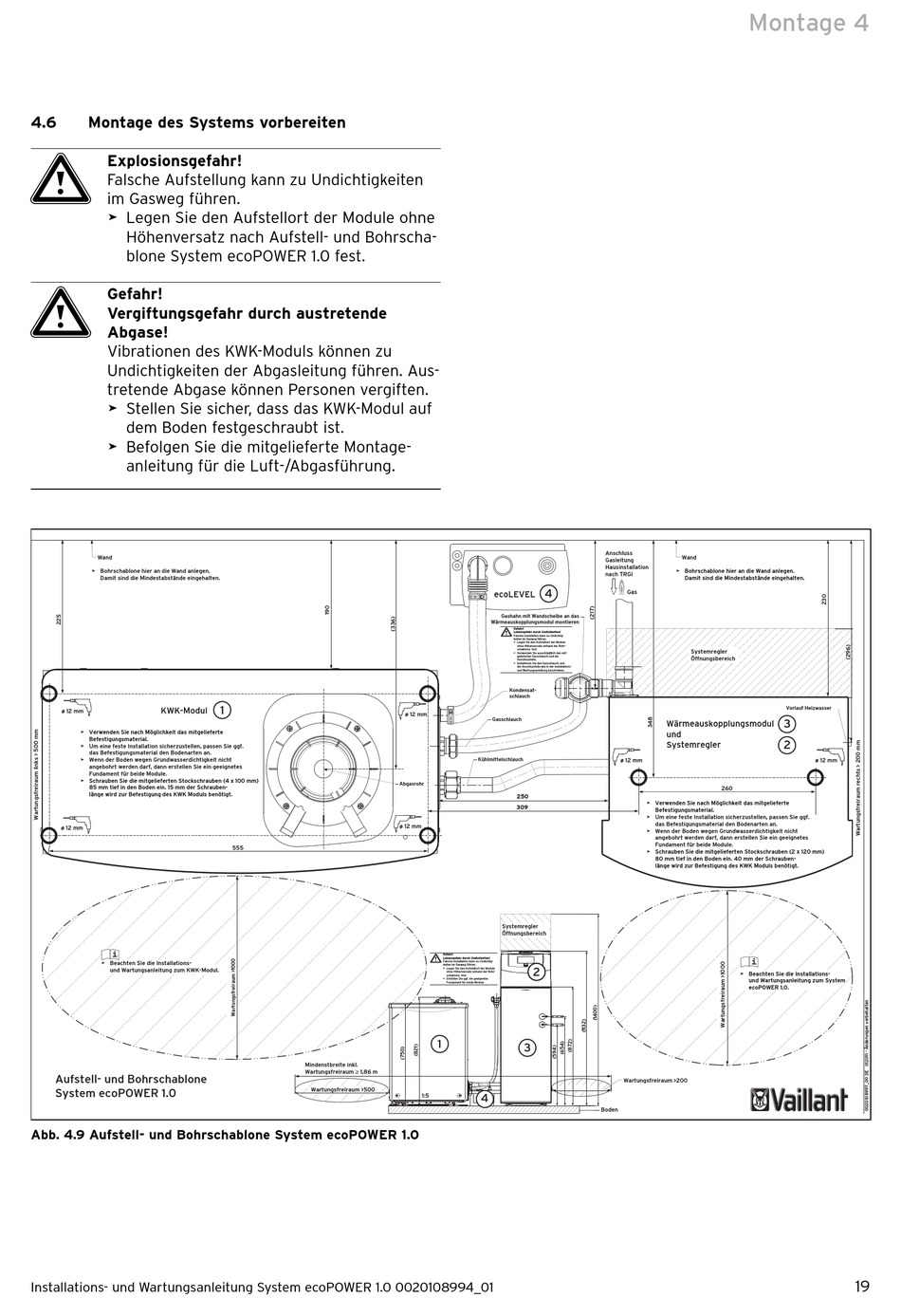

Abb. 4.9 Aufstell- und Bohrschablone System ecoPOWER 1.0
Installations- und Wartungsanleitung System ecoPOWER 1.0 0020108994_01
1
555
Mindenstbreite inkl.
Wartungsfreiraum ≥ 1,86 m
Wartungsfreiraum >500
4
ecoLEVEL
Gashahn mit Wandscheibe an das
Wärmeauskopplungsmodul montieren
a Gefahr!
Lebensgefahr durch Undichkeiten!
Falsche Installation kann zu Undichtig-
keiten im Gasweg führen.
> Legen Sie den Aufstellort der Module
ohne Höhenversatz anhand der Bohr-
schablone fest.
> Verwenden Sie ausschließlich den mit-
gelieferten Gasschlauch und die
Anschlussteile.
> Installieren Sie den Gasschlauch und
die Anschlussteile wie in der Installations-
und Wartungsanleitung beschrieben.
Kondensat-
schlauch
ø 12 mm
Gasschlauch
Kühlmittelschlauch
Abgasrohr
250
309
ø 12 mm
Systemregler
Öffnungsbereich
a Gefahr!
Lebensgefahr durch Undichkeiten!
Falsche Installation kann zu Undichtig-
keiten im Gasweg führen.
> Legen Sie den Aufstellort der Module 2 2
ohne Höhenversatz anhand der Bohr-
schablone fest.
> Erstellen Sie ggf. ein geeignetes
Fundament für beide Module.
1
3
1:5 4
Montage 4
Anschluss
Wand
Gasleitung
Hausinstallation
> Bohrschablone hier an die Wand anlegen.
nach TRGI
Damit sind die Mindestabstände eingehalten.
Gas
Systemregler
Öffnungsbereich
Wärmeauskopplungsmodul
und
Systemregler
ø 12 mm
260
>
Verwenden Sie nach Möglichkeit das mitgelieferte
Befestigungsmaterial.
> Um eine feste Installation sicherzustellen, passen Sie ggf.
das Befestigungsmaterial den Bodenarten an.
> Wenn der Boden wegen Grundwasserdichtigkeit nicht
angebohrt werden darf, dann erstellen Sie ein geeignetes
Fundament für beide Module.
>
Schrauben Sie die mitgelieferten Stockschrauben (2 x 120 mm)
80 mm tief in den Boden ein. 40 mm der Schrauben-
länge wird zur Befestigung des KWK Moduls benötigt.
>
Beachten Sie die Installations-
und Wartungsanleitung zum System
ecoPOWER 1.0.
Wartungsfreiraum >200
Boden
Vorlauf Heizwasser
3
2
ø 12 mm
