4 Montage
4.7.8 Gasschlauch am Wärmeauskopplungsmodul
montieren
> Montieren Sie den Gasschlauch mit der Überwurf-
verschraubung am Gasabsperrhahn (¬ Abb. 4.12, Pos.
2, 3 und 4)

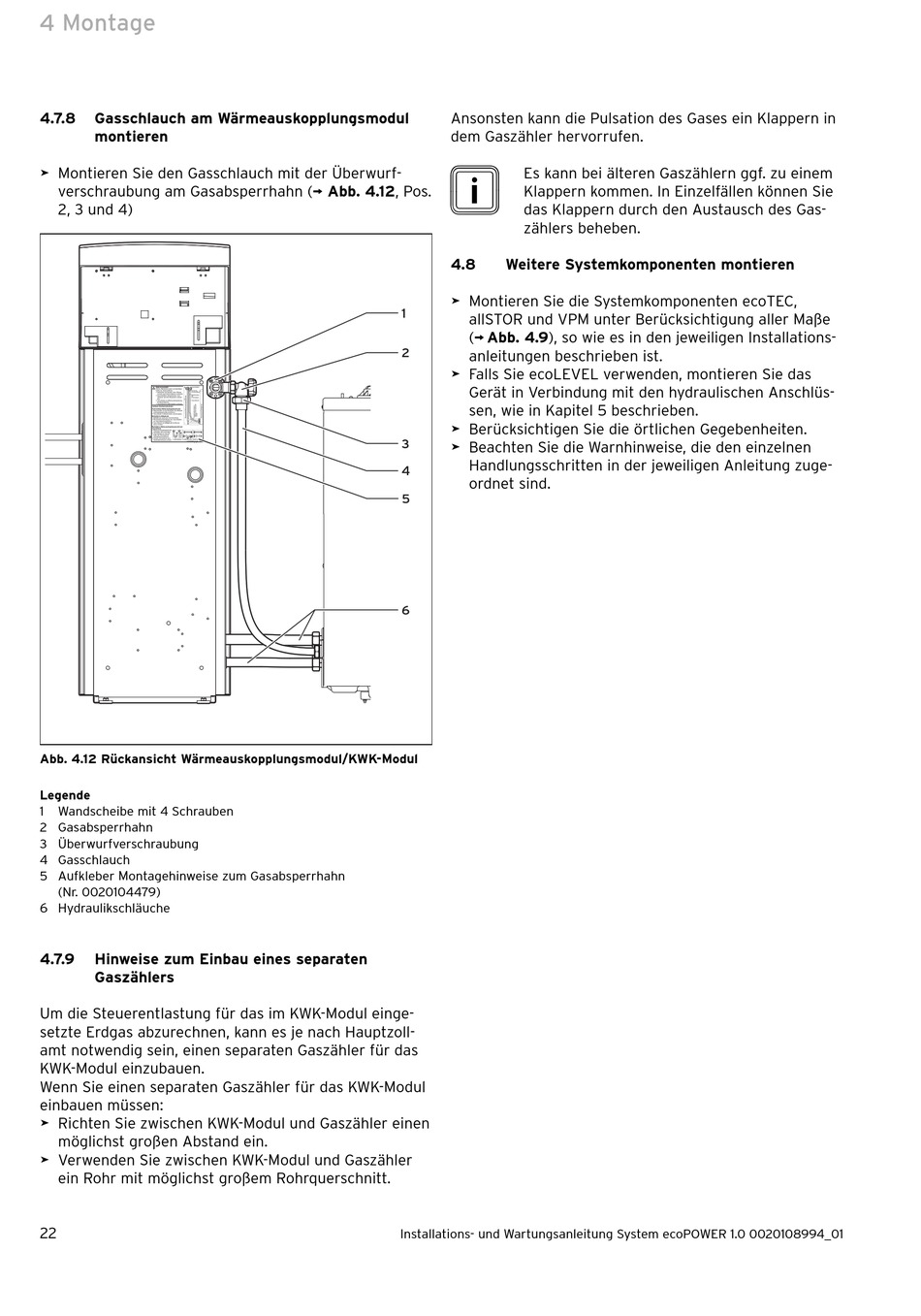

Abb. 4.12 Rückansicht Wärmeauskopplungsmodul/KWK-Modul
Legende
1 Wandscheibe mit 4 Schrauben
2 Gasabsperrhahn
3 Überwurfverschraubung
4 Gasschlauch
5 Aufkleber Montagehinweise zum Gasabsperrhahn
(Nr. 0020104479)
6 Hydraulikschläuche
4.7.9 Hinweise zum Einbau eines separaten
Gaszählers
Um die Steuerentlastung für das im KWK-Modul einge-
setzte Erdgas abzurechnen, kann es je nach Hauptzoll-
amt notwendig sein, einen separaten Gaszähler für das
KWK-Modul einzubauen.
Wenn Sie einen separaten Gaszähler für das KWK-Modul
einbauen müssen:
> Richten Sie zwischen KWK-Modul und Gaszähler einen
möglichst großen Abstand ein.
> Verwenden Sie zwischen KWK-Modul und Gaszähler
ein Rohr mit möglichst großem Rohrquerschnitt.
22
Ansonsten kann die Pulsation des Gases ein Klappern in
dem Gaszähler hervorrufen.
i
Es kann bei älteren Gaszählern ggf. zu einem
Klappern kommen. In Einzelfällen können Sie
das Klappern durch den Austausch des Gas-
zählers beheben.
4.8

Weitere Systemkomponenten montieren

> Montieren Sie die Systemkomponenten ecoTEC,
1
allSTOR und VPM unter Berücksichtigung aller Maße
(¬ Abb. 4.9), so wie es in den jeweiligen Installations-
2
anleitungen beschrieben ist.
> Falls Sie ecoLEVEL verwenden, montieren Sie das
Gerät in Verbindung mit den hydraulischen Anschlüs-
sen, wie in Kapitel 5 beschrieben.
> Berücksichtigen Sie die örtlichen Gegebenheiten.
3
> Beachten Sie die Warnhinweise, die den einzelnen
Handlungsschritten in der jeweiligen Anleitung zuge-
4
ordnet sind.
5
6
Installations- und Wartungsanleitung System ecoPOWER 1.0 0020108994_01
