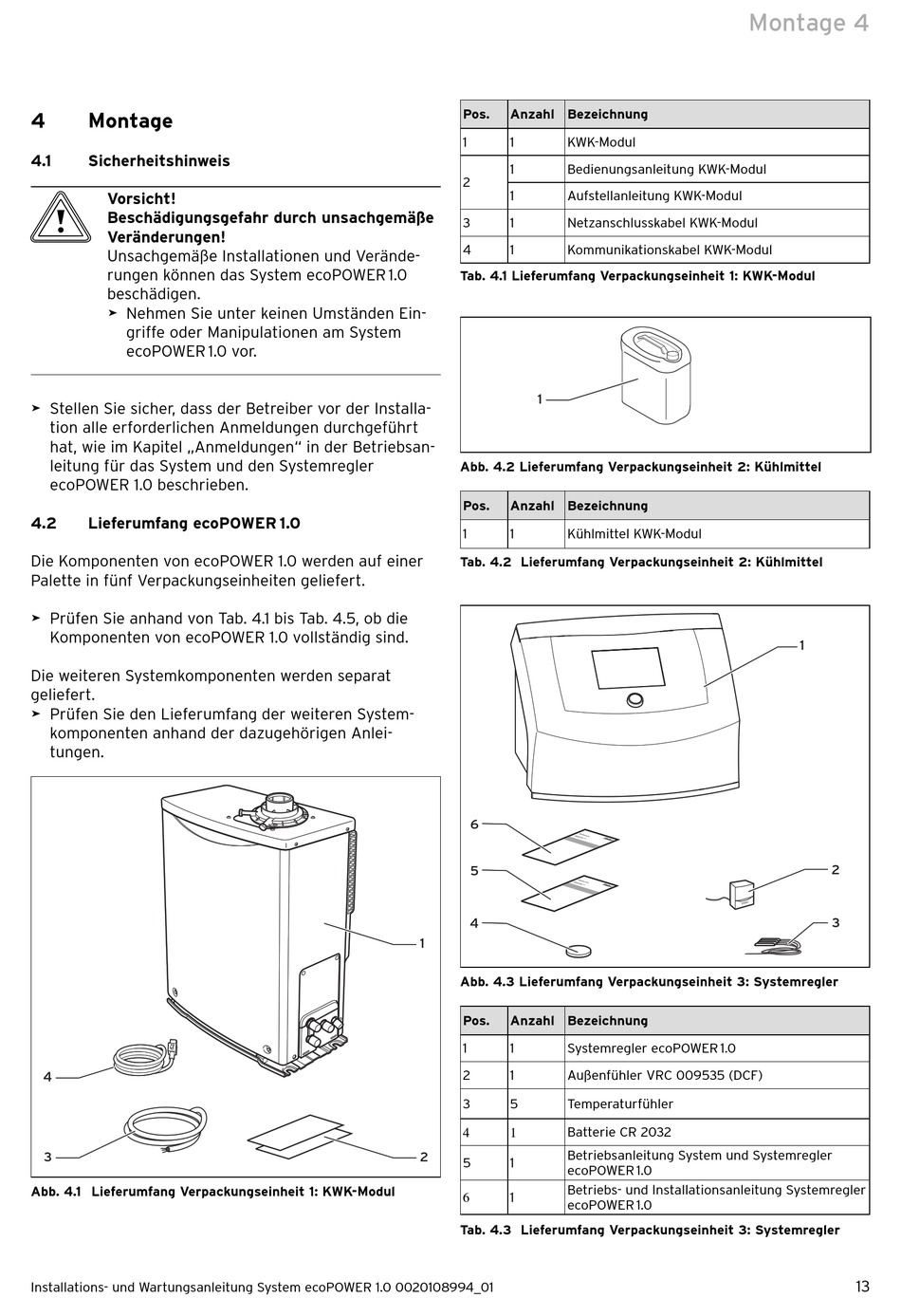

4

Montage

4.1

Sicherheitshinweis

b
Vorsicht!
Beschädigungsgefahr durch unsachgemäße
Veränderungen!
Unsachgemäße Installationen und Verände-
rungen können das System ecoPOWER 1.0
beschädigen.
> Nehmen Sie unter keinen Umständen Ein-
griffe oder Manipulationen am System
ecoPOWER 1.0 vor.
> Stellen Sie sicher, dass der Betreiber vor der Installa-
tion alle erforderlichen Anmeldungen durchgeführt
hat, wie im Kapitel „Anmeldungen" in der Betriebsan-
leitung für das System und den Systemregler
ecoPOWER 1.0 beschrieben.
4.2 Lieferumfang ecoPOWER 1.0
Die Komponenten von ecoPOWER 1.0 werden auf einer
Palette in fünf Verpackungseinheiten geliefert.
> Prüfen Sie anhand von Tab. 4.1 bis Tab. 4.5, ob die
Komponenten von ecoPOWER 1.0 vollständig sind.
Die weiteren Systemkomponenten werden separat
geliefert.
> Prüfen Sie den Lieferumfang der weiteren System-
komponenten anhand der dazugehörigen Anlei-
tungen.
4
3
Abb. 4.1 Lieferumfang Verpackungseinheit 1: KWK-Modul
Installations- und Wartungsanleitung System ecoPOWER 1.0 0020108994_01
Pos. Anzahl Bezeichnung
1 1 KWK-Modul
1 Bedienungsanleitung KWK-Modul
2
1 Aufstellanleitung KWK-Modul
3 1 Netzanschlusskabel KWK-Modul
4 1 Kommunikationskabel KWK-Modul
Tab. 4.1 Lieferumfang Verpackungseinheit 1: KWK-Modul
1
Abb. 4.2 Lieferumfang Verpackungseinheit 2: Kühlmittel
Pos. Anzahl Bezeichnung
1 1 Kühlmittel KWK-Modul
Tab. 4.2 Lieferumfang Verpackungseinheit 2: Kühlmittel
6
5
4
1
Abb. 4.3 Lieferumfang Verpackungseinheit 3: Systemregler
Pos. Anzahl Bezeichnung
1 1 Systemregler ecoPOWER 1.0
2 1 Außenfühler VRC 009535 (DCF)
3 5 Temperaturfühler
4 1
Batterie CR 2032
Betriebsanleitung System und Systemregler
2
5 1
ecoPOWER 1.0
Betriebs- und Installationsanleitung Systemregler
6
1
ecoPOWER 1.0
Tab. 4.3 Lieferumfang Verpackungseinheit 3: Systemregler
Montage 4
1
2
3
13
