7 Inbetriebnahme
Systemkomponente /
Aufgabenbereich
Aufkleber mit Warnung vor
Abschaltung des Gerätes
anbringen
Spitzenlastgerät
Maximalleistungen anpassen
Trinkwasserstation
Inbetriebnahme
Kommunikation zum System-
regler
KWK- und Wärmeauskopplungsmodul
Anordnung, Befestigung und
Verbindung beider Module
Kontrolle der Abgasleitung
KWK-Modul
Heizungskreislauf befüllen
Die folgenden Schritte am KWK-Modul dürfen nur durch einen qualifizierten Techniker mit spezieller Software und Freischaltcode
erfolgen:
KWK-Modul
Befüllen des Kühlmittelkreis-
laufs
Kommunikation zum System-
regler

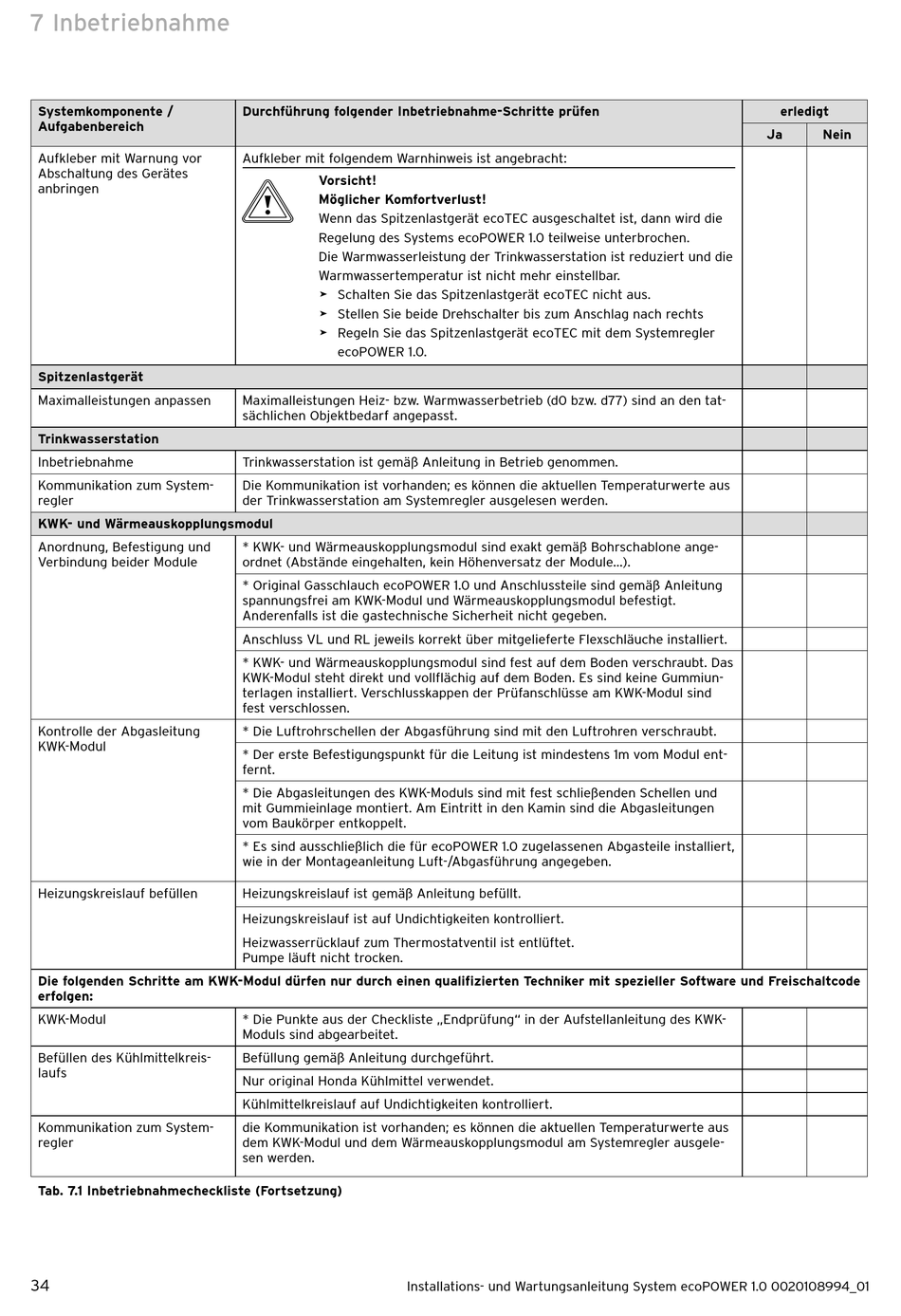

Tab. 7.1 Inbetriebnahmecheckliste (Fortsetzung)
34
Durchführung folgender Inbetriebnahme-Schritte prüfen
Aufkleber mit folgendem Warnhinweis ist angebracht:
Vorsicht!
b
Möglicher Komfortverlust!
Wenn das Spitzenlastgerät ecoTEC ausgeschaltet ist, dann wird die
Regelung des Systems ecoPOWER 1.0 teilweise unterbrochen.
Die Warmwasserleistung der Trinkwasserstation ist reduziert und die
Warmwassertem peratur ist nicht mehr einstellbar.
> Schalten Sie das Spitzenlastgerät ecoTEC nicht aus.
> Stellen Sie beide Drehschalter bis zum Anschlag nach rechts
> Regeln Sie das Spitzenlastgerät ecoTEC mit dem Systemregler
ecoPOWER 1.0.
Maximalleistungen Heiz- bzw. Warmwasserbetrieb (d0 bzw. d77) sind an den tat-
sächlichen Objektbedarf angepasst.
Trinkwasserstation ist gemäß Anleitung in Betrieb genommen.
Die Kommunikation ist vorhanden; es können die aktuellen Temperaturwerte aus
der Trinkwasserstation am Systemregler ausgelesen werden.
* KWK- und Wärmeauskopplungsmodul sind exakt gemäß Bohrschablone ange-
ordnet (Abstände eingehalten, kein Höhenversatz der Module...).
* Original Gasschlauch ecoPOWER 1.0 und Anschlussteile sind gemäß Anleitung
spannungsfrei am KWK-Modul und Wärmeauskopplungsmodul befestigt.
Anderenfalls ist die gastechnische Sicherheit nicht gegeben.
Anschluss VL und RL jeweils korrekt über mitgelieferte Flexschläuche installiert.
* KWK- und Wärmeauskopplungsmodul sind fest auf dem Boden verschraubt. Das
KWK-Modul steht direkt und vollflächig auf dem Boden. Es sind keine Gummiun-
terlagen installiert. Verschlusskappen der Prüfanschlüsse am KWK-Modul sind
fest verschlossen.
* Die Luftrohrschellen der Abgasführung sind mit den Luftrohren verschraubt.
* Der erste Befestigungspunkt für die Leitung ist mindestens 1m vom Modul ent-
fernt.
* Die Abgasleitungen des KWK-Moduls sind mit fest schließenden Schellen und
mit Gummieinlage montiert. Am Eintritt in den Kamin sind die Abgasleitungen
vom Baukörper entkoppelt.
* Es sind ausschließlich die für ecoPOWER 1.0 zugelassenen Abgasteile installiert,
wie in der Montageanleitung Luft-/Abgasführung angegeben.
Heizungskreislauf ist gemäß Anleitung befüllt.
Heizungskreislauf ist auf Undichtigkeiten kontrolliert.
Heizwasserrücklauf zum Thermostatventil ist entlüftet.
Pumpe läuft nicht trocken.
* Die Punkte aus der Checkliste „Endprüfung" in der Aufstellanleitung des KWK-
Moduls sind abgearbeitet.
Befüllung gemäß Anleitung durchgeführt.
Nur original Honda Kühlmittel verwendet.
Kühlmittelkreislauf auf Undichtigkeiten kontrolliert.
die Kommunikation ist vorhanden; es können die aktuellen Temperaturwerte aus
dem KWK-Modul und dem Wärmeauskopplungsmodul am Systemregler ausgele-
sen werden.
Installations- und Wartungsanleitung System ecoPOWER 1.0 0020108994_01
erledigt
Ja Nein
