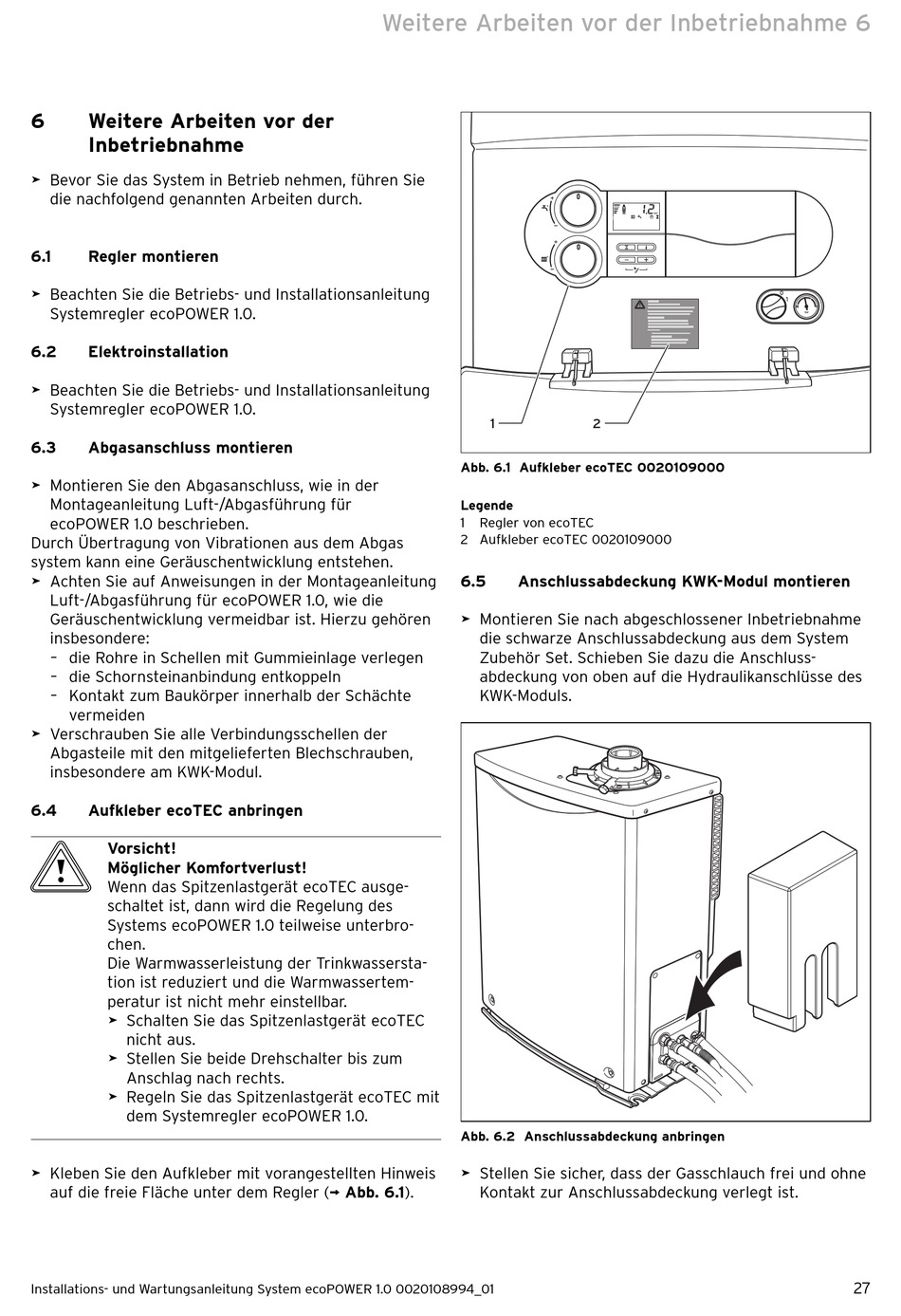

6
Weitere Arbeiten vor der
Inbetriebnahme
> Bevor Sie das System in Betrieb nehmen, führen Sie
die nachfolgend genannten Arbeiten durch.
6.1
Regler montieren
> Beachten Sie die Betriebs- und Installations anleitung
Systemregler ecoPOWER 1.0.
6.2
Elektroinstallation
> Beachten Sie die Betriebs- und Installations anleitung
Systemregler ecoPOWER 1.0.
6.3
Abgasanschluss montieren
> Montieren Sie den Abgasanschluss, wie in der
Montage anleitung Luft-/Abgasführung für
ecoPOWER 1.0 beschrieben.
Durch Übertragung von Vibrationen aus dem Abgas
system kann eine Geräuschentwicklung entstehen.
> Achten Sie auf Anweisungen in der Montageanleitung
Luft-/Abgasführung für ecoPOWER 1.0, wie die
Geräuschentwicklung vermeidbar ist. Hierzu gehören
insbesondere:
– die Rohre in Schellen mit Gummieinlage verlegen
– die Schornsteinanbindung entkoppeln
– Kontakt zum Baukörper innerhalb der Schächte
vermeiden
> Verschrauben Sie alle Verbindungsschellen der
Abgasteile mit den mitgelieferten Blechschrauben,
insbesondere am KWK-Modul.
6.4
Aufkleber ecoTEC anbringen
b
Vorsicht!
Möglicher Komfortverlust!
Wenn das Spitzenlastgerät ecoTEC ausge-
schaltet ist, dann wird die Regelung des
Systems ecoPOWER 1.0 teilweise unterbro-
chen.
Die Warmwasserleistung der Trinkwassersta-
tion ist reduziert und die Warmwassertem-
peratur ist nicht mehr einstellbar.
> Schalten Sie das Spitzenlastgerät ecoTEC
nicht aus.
> Stellen Sie beide Drehschalter bis zum
Anschlag nach rechts.
> Regeln Sie das Spitzenlastgerät ecoTEC mit
dem Systemregler ecoPOWER 1.0.
> Kleben Sie den Aufkleber mit vorangestellten Hinweis
auf die freie Fläche unter dem Regler (¬ Abb. 6.1).
Installations- und Wartungsanleitung System ecoPOWER 1.0 0020108994_01
Weitere Arbeiten vor der Inbetriebnahme 6
1
Abb. 6.1 Aufkleber ecoTEC 0020109000
Legende
1
Regler von ecoTEC
2 Aufkleber ecoTEC 0020109000
6.5
Anschlussabdeckung KWK-Modul montieren
> Montieren Sie nach abgeschlossener Inbetriebnahme
die schwarze Anschlussabdeckung aus dem System
Zubehör Set. Schieben Sie dazu die Anschluss -
abdeckung von oben auf die Hydraulikanschlüsse des
KWK-Moduls.
Abb. 6.2 Anschlussabdeckung anbringen
> Stellen Sie sicher, dass der Gasschlauch frei und ohne
Kontakt zur Anschlussabdeckung verlegt ist.
2
