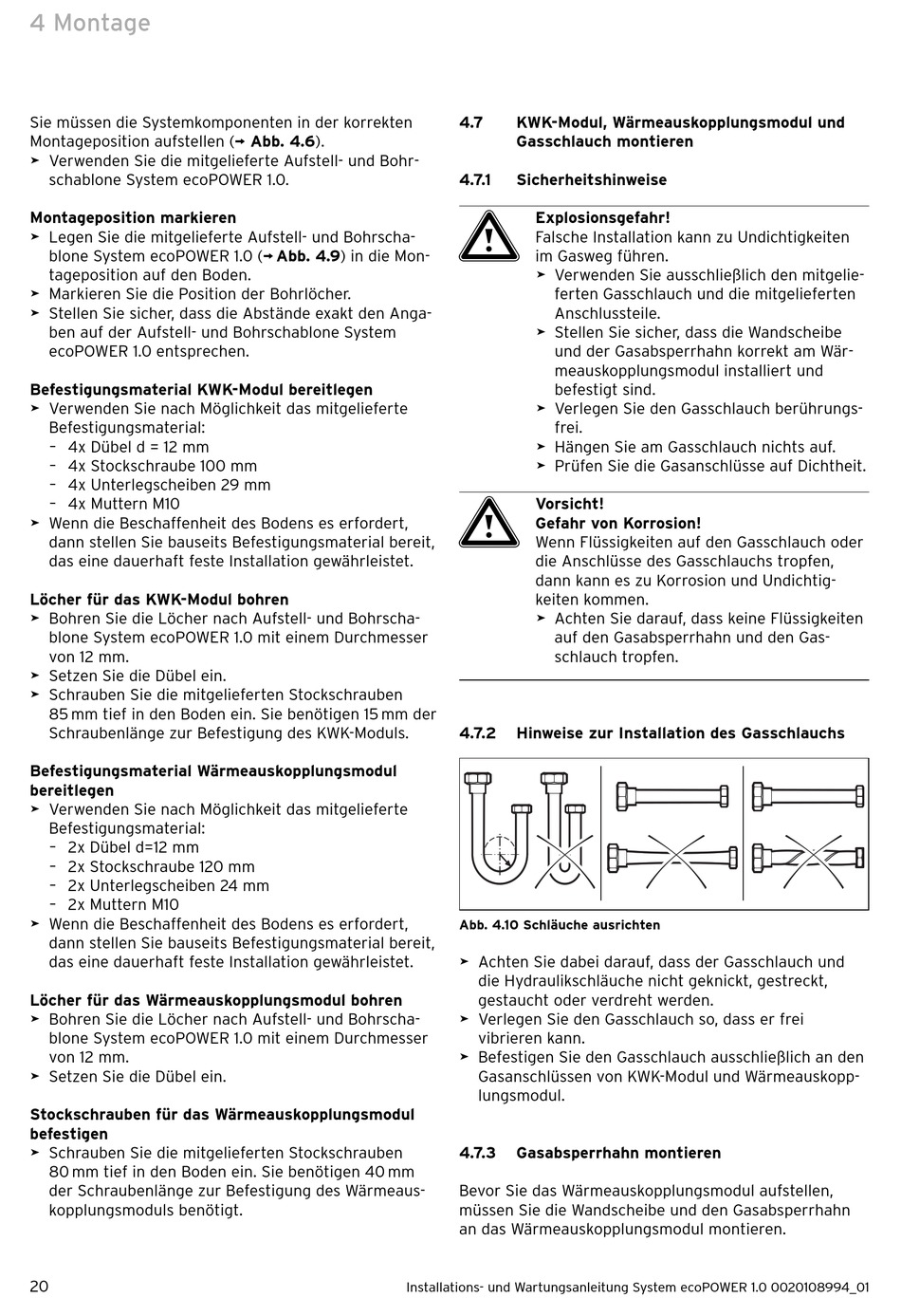

4 Montage
Sie müssen die Systemkomponenten in der korrekten
Montageposition aufstellen (¬ Abb. 4.6).
> Verwenden Sie die mitgelieferte Aufstell- und Bohr-
schablone System ecoPOWER 1.0.
Montageposition markieren
> Legen Sie die mitgelieferte Aufstell- und Bohrscha-
blone System ecoPOWER 1.0 (¬ Abb. 4.9) in die Mon-
tageposition auf den Boden.
> Markieren Sie die Position der Bohrlöcher.
> Stellen Sie sicher, dass die Abstände exakt den Anga-
ben auf der Aufstell- und Bohrschablone System
ecoPOWER 1.0 entsprechen.
Befestigungsmaterial KWK-Modul bereitlegen
> Verwenden Sie nach Möglichkeit das mitgelieferte
Befestigungsmaterial:
– 4x Dübel d = 12 mm
– 4x Stockschraube 100 mm
– 4x Unterlegscheiben 29 mm
– 4x Muttern M10
> Wenn die Beschaffenheit des Bodens es erfordert,
dann stellen Sie bauseits Befestigungsmaterial bereit,
das eine dauerhaft feste Installation gewährleistet.
Löcher für das KWK-Modul bohren
> Bohren Sie die Löcher nach Aufstell- und Bohrscha-
blone System ecoPOWER 1.0 mit einem Durchmesser
von 12 mm.
> Setzen Sie die Dübel ein.
> Schrauben Sie die mitgelieferten Stockschrauben
85 mm tief in den Boden ein. Sie benötigen 15 mm der
Schraubenlänge zur Befestigung des KWK-Moduls.
Befestigungsmaterial Wärmeauskopplungsmodul
bereitlegen
> Verwenden Sie nach Möglichkeit das mitgelieferte
Befestigungsmaterial:
– 2x Dübel d=12 mm
– 2x Stockschraube 120 mm
– 2x Unterlegscheiben 24 mm
– 2x Muttern M10
> Wenn die Beschaffenheit des Bodens es erfordert,
dann stellen Sie bauseits Befestigungsmaterial bereit,
das eine dauerhaft feste Installation gewährleistet.
Löcher für das Wärmeauskopplungsmodul bohren
> Bohren Sie die Löcher nach Aufstell- und Bohrscha-
blone System ecoPOWER 1.0 mit einem Durchmesser
von 12 mm.
> Setzen Sie die Dübel ein.
Stockschrauben für das Wärmeauskopplungsmodul
befestigen
> Schrauben Sie die mitgelieferten Stockschrauben
80 mm tief in den Boden ein. Sie benötigen 40 mm
der Schraubenlänge zur Befestigung des Wärmeaus-
kopplungsmoduls benötigt.
20
4.7 KWK-Modul, Wärmeauskopplungsmodul und
Gasschlauch montieren
4.7.1

Sicherheitshinweise

a
Explosionsgefahr!
Falsche Installation kann zu Undichtigkeiten
im Gasweg führen.
> Verwenden Sie ausschließlich den mitgelie-
ferten Gasschlauch und die mitgelieferten
Anschluss teile.
> Stellen Sie sicher, dass die Wandscheibe
und der Gasabsperrhahn korrekt am Wär-
meauskopplungsmodul installiert und
be festigt sind.
> Verlegen Sie den Gasschlauch berührungs-
frei.
> Hängen Sie am Gasschlauch nichts auf.
> Prüfen Sie die Gasanschlüsse auf Dichtheit.
a
Vorsicht!
Gefahr von Korrosion!
Wenn Flüssigkeiten auf den Gasschlauch oder
die Anschlüsse des Gasschlauchs tropfen,
dann kann es zu Korrosion und Undichtig-
keiten kommen.
> Achten Sie darauf, dass keine Flüssigkeiten
auf den Gasabsperrhahn und den Gas-
schlauch tropfen.
4.7.2

Hinweise zur Installation des Gasschlauchs

Abb. 4.10 Schläuche ausrichten
> Achten Sie dabei darauf, dass der Gasschlauch und
die Hydraulikschläuche nicht geknickt, gestreckt,
gestaucht oder verdreht werden.
> Verlegen Sie den Gasschlauch so, dass er frei
vibrieren kann.
> Befestigen Sie den Gasschlauch ausschließlich an den
Gasanschlüssen von KWK-Modul und Wärmeauskopp-
lungsmodul.
4.7.3

Gasabsperrhahn montieren

Bevor Sie das Wärmeauskopplungsmodul aufstellen,
müssen Sie die Wandscheibe und den Gasabsperrhahn
an das Wärmeauskopplungsmodul montieren.
