Wärmetauscher Austauschen - Vaillant ecoTEC plus VC Serie Installations- Und Wartungsanleitung

–
Anzugsdrehmoment: 5,5 Nm
Alternative 1:
8.
▶
Schrauben Sie die Überwurfmutter an der Gas-
armatur mit einer neuen Dichtung an. Sichern Sie
dabei das Gasrohr gegen Verdrehen.
–
Anzugsdrehmoment: 40 Nm
Alternative 2:
8.
▶
Schrauben Sie die Überwurfmutter an der Gas-
armatur mit einer neuen Dichtung an. Sichern Sie
dabei das Gasrohr gegen Verdrehen.
–
Anzugsdrehmoment: 15 Nm + 60°
9. Stecken Sie die zwei Stecker der Gasarmatur auf.
10. Prüfen Sie die Gasarmatur und die Anschlüsse auf
Dichtheit. (→ Kapitel 7.14)
11. Montieren Sie die Frontverkleidung. (→ Kapitel 7.10.3)
12. Schalten Sie das Produkt ein. (→ Kapitel 7.2)
13. Wenn der abgelesene Offset 5 Stellen hat, dann stellen
Sie den Diagnosecode D.052 mit den ersten 3 Stellen
ein. (→ Kapitel 6.3)
14. Wenn der abgelesene Offset 3 Stellen hat, dann stellen
Sie den Diagnosecode D.052 ein. (→ Kapitel 6.3)
15. Wenn das Produkt mit der Gasart Flüssiggas ein-
gestellt ist und der abgelesene Offset 5 Stellen hat,
dann stellen Sie den Diagnosecode D.182 mit den
letzten 2 Stellen ein. (→ Kapitel 6.3)
16. Verlassen Sie die Diagnosecodes. (→ Kapitel 6.3.1)
17. Prüfen Sie den CO₂- und O₂-Gehalt. (→ Kapitel 7.10.4)

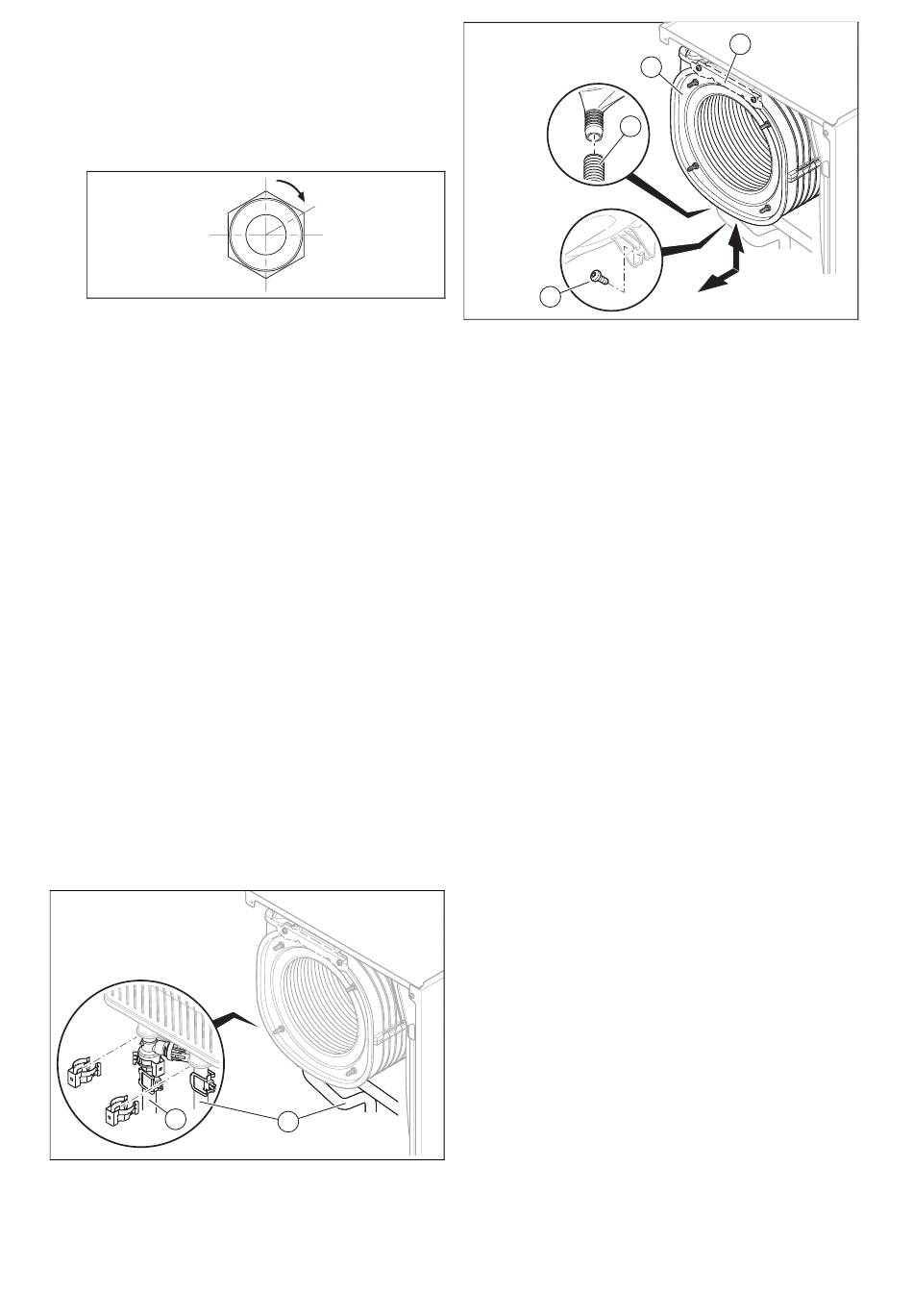

11.7.7 Wärmetauscher austauschen
1. Demontieren Sie das Anschlussstück für die Luft-Ab-
gas-Führung. (→ Kapitel 5.7.2.1)
2. Demontieren Sie die Seitenverkleidung.
(→ Kapitel 11.7.2)
3. Bauen Sie das Thermo-Kompaktmodul aus.
(→ Kapitel 10.4.1)
2
4. Entfernen Sie die Klammern am Vorlaufrohr (2) und am
Rücklaufrohr (1).
5. Lösen Sie die Rohre des Vor-/Rücklaufs am Wärme-
tauscher.
0020279444_04 Installations- und Wartungsanleitung
60°
1
4
1×
3
6. Ziehen Sie den Kondensatablaufschlauch (4) vom
Wärmetauscher (1) ab.
7. Wenn ein vorderer Halter (2) vorhanden ist, dann ent-
fernen Sie die zwei Schrauben am Halter und nehmen
Sie den Halter ab.
8. Entfernen Sie die Schraube (3) an der Unterseite des
Wärmetauschers.
9. Ziehen Sie den Wärmetauscher nach unten und schräg
nach vorne heraus.
10. Setzen Sie den neuen Wärmetauscher in die Nuten der
Rückwand ein.
11. Schrauben Sie eine neue Schraube an der Unterseite
des Wärmetauschers fest.
12. Wenn Sie einen vorhandenen vorderen Halter abge-
nommen haben, dann schrauben Sie den Halter mit je-
weils zwei neuen Schrauben fest.
13. Befestigen Sie den Kondensatablaufschlauch am
Wärmetauscher.
14. Stecken Sie das Vor-/Rücklaufrohr bis zum Anschlag in
den Wärmetauscher. Erneuern Sie dabei alle Dichtun-
gen.
15. Befestigen Sie die Klammern am Vor-\Rücklaufrohr.
16. Bauen Sie das Thermo-Kompaktmodul ein.
(→ Kapitel 10.4.2)
17. Montieren Sie die Seitenverkleidung.
(→ Kapitel 11.7.15)
18. Montieren Sie das Anschlussstück für die Luft-Abgas-
Führung. (→ Kapitel 5.7.2.2)
19. Befüllen Sie die Heizungsanlage. (→ Kapitel 7.6)
20. Entlüften Sie die Heizungsanlage. (→ Kapitel 7.7)
2
1
