10 Reparatur
Nehmen Sie vor dem Austausch eines Bauteils die Front-
verkleidung und die Front-Isoliermatte des Wärmeaus-
kopplungsmoduls ab:
Frontverkleidung abnehmen
> Heben Sie die Frontverkleidung leicht an, so dass sie
sich aus den Halterungen löst.
> Stellen Sie die Frontverkleidung beiseite.
Front-Isoliermatte abnehmen
> Klappen Sie die Front-Isoliermatte (¬ Abb. 10.2,
Pos. 1) an den Schlitzen (¬ Abb. 10.2, Pos. 2) aus-
einan der und schieben Sie die Front-Isoliermatte vor
die Pumpen.
> Nehmen Sie die Front-Isoliermatte ab.
10.1.1
Kühlmittelbehälter austauschen
4

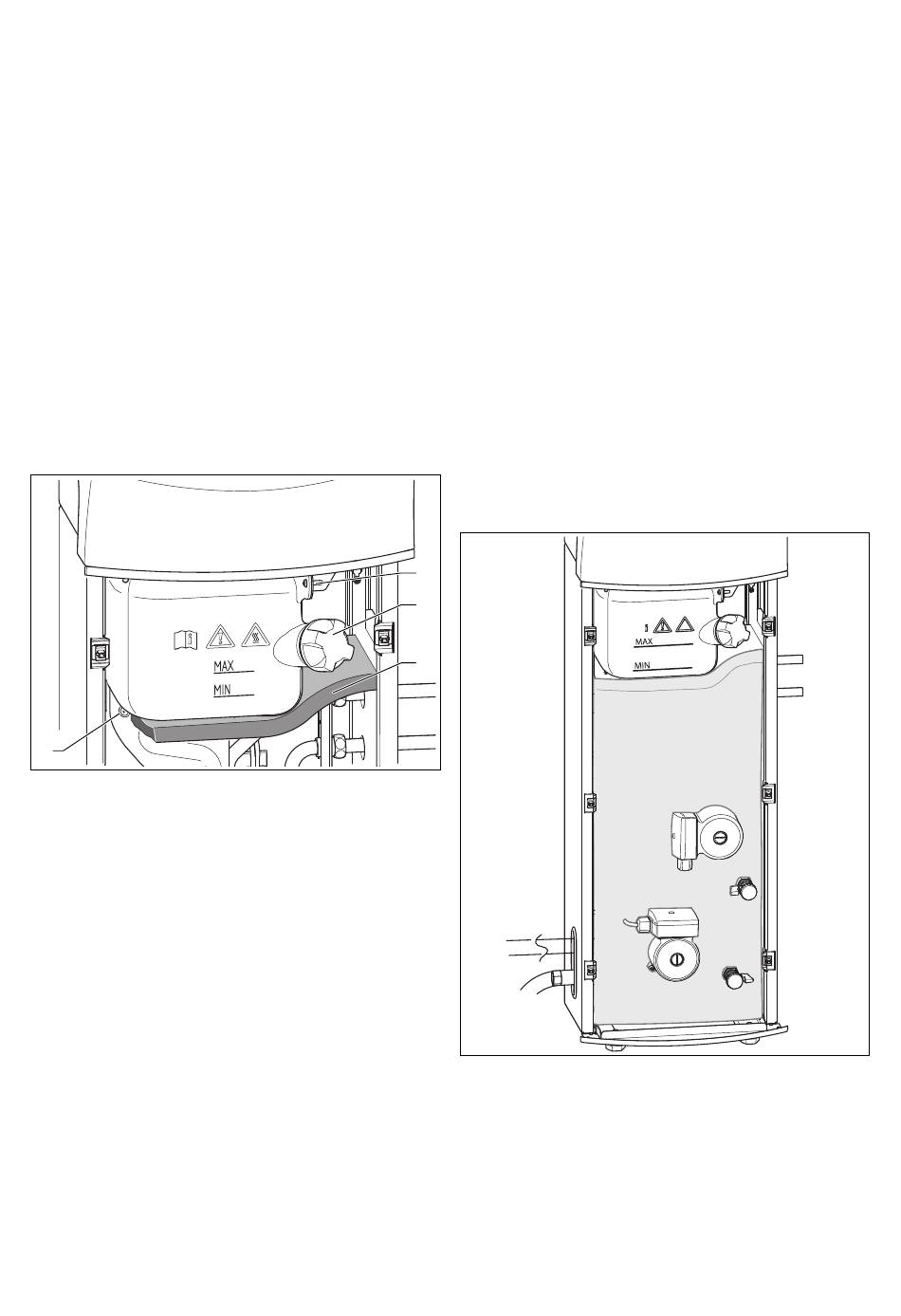

Abb. 10.1 Kühlmittelbehälter mit Isoliermatte und Schrauben
Legende
1
Befestigungsschrauben
2 Deckel Kühlmittelbehälter
3 Isoliermatte
4 Befestigungsschrauben
Austausch vorbereiten
> Entnehmen Sie die Isoliermatte (¬ Abb. 10.1, Pos. 3)
unter dem Kühlmittelbehälter.
> Öffnen Sie den Deckel (2) des Kühlmittelbehälters.
> Entleeren Sie das Kühlmittel über den unteren Entlee-
rungshahn (¬ Abb. 7.1, Pos. 9).
Kühlmittelbehälter austauschen
> Entfernen Sie die Schrauben oben rechts (1) und
unten links (4) samt den Unterlegscheiben.
> Schieben Sie die Federbandschellen mittig auf die
Schläuche (Kühlmittel-Befüllschlauch, Kühlmittel-
Entlüftungsschlauch).
> Entnehmen Sie den Kühlmittelbehälter.
> Setzen Sie den neuen Kühlmittelbehälter an die Stelle
des alten.
42
> Schieben Sie die vorgeöffneten Federbandschellen
mit Handclip auf die Schläuche.
> Stecken Sie die Schläuche auf die Stutzen des Kühl-
mittelbehälters.
> Schieben Sie die Federbandschellen von den Schläu-
chen mittig auf die Stutzen.
> Ziehen Sie die Handclipse von den Federbandschellen
ab.
> Befestigen Sie den Behälter wieder oben rechts (1)
und unten links (4) mit den Schrauben, einschließlich
Unterlegscheiben.
Wiederinbetriebnahme vorbereiten
> Legen Sie die Isoliermatte (¬ Abb. 10.1, Pos. 3) unter
den Behälter.
> Füllen Sie den Kühlmittelbehälter auf (¬Kap. 9.4.2).
> Montieren Sie die Front-Isoliermatte korrekt hinter die
Klemmkästen der Pumpen.

10.1.2 Heizwasserpumpe austauschen

1
2
3
Abb. 10.2 Wärmeauskopplungsmodul mit Front-Isoliermatte
Legende
1
Front-Isoliermatte
2 Schlitz (zum Abnehmen der Front-Isoliermatte)
Installations- und Wartungsanleitung System ecoPOWER 1.0 0020108994_01
