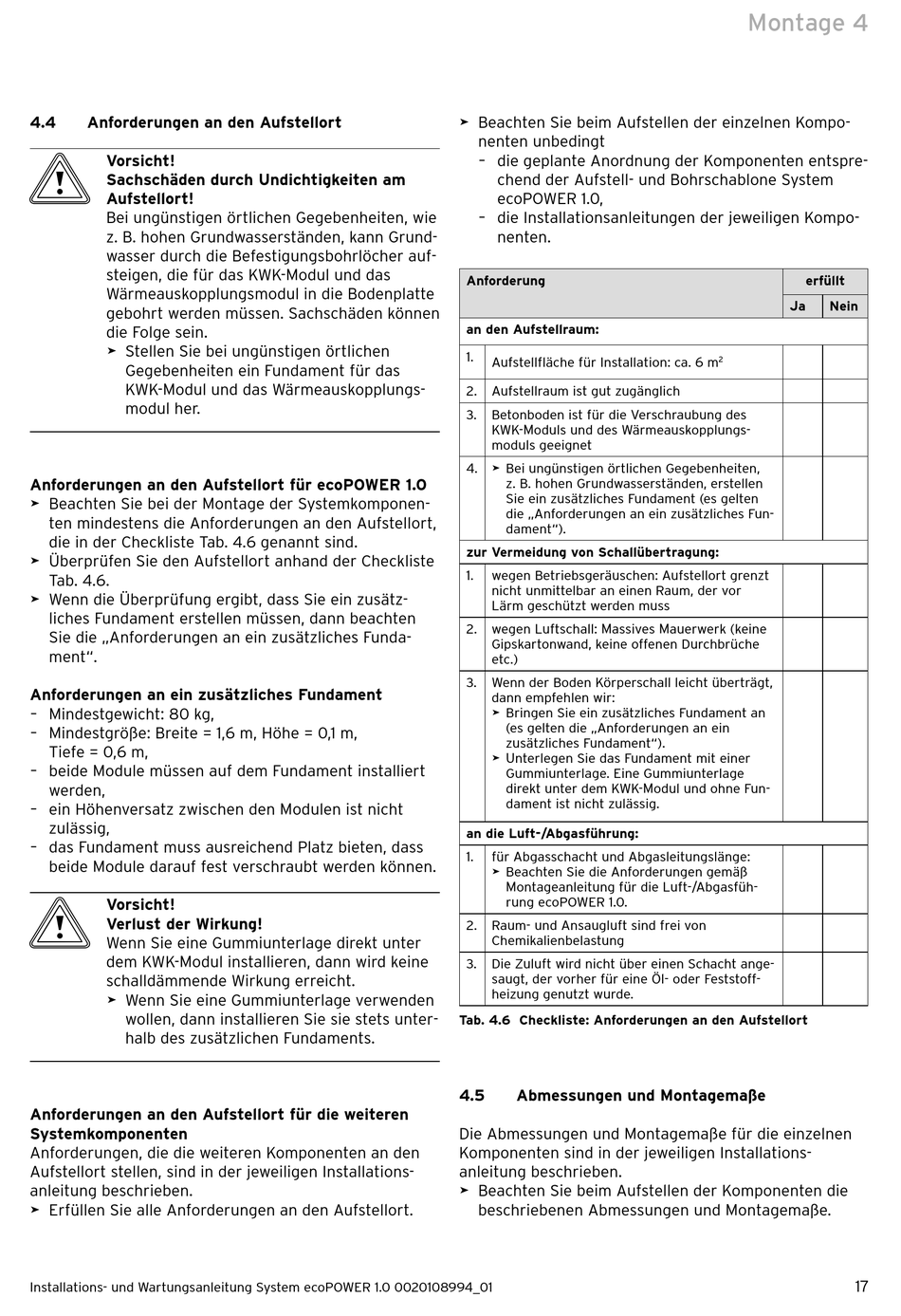

4.4

Anforderungen an den Aufstellort

b
Vorsicht!
Sachschäden durch Undichtigkeiten am
Aufstellort!
Bei ungünstigen örtlichen Gegebenheiten, wie
z. B. hohen Grundwasserständen, kann Grund-
wasser durch die Befestigungsbohrlöcher auf-
steigen, die für das KWK-Modul und das
Wärme auskopplungsmodul in die Bodenplatte
gebohrt werden müssen. Sachschäden können
die Folge sein.
> Stellen Sie bei ungünstigen örtlichen
Gegeben heiten ein Fundament für das
KWK-Modul und das Wärmeauskopplungs-
modul her.
Anforderungen an den Aufstellort für ecoPOWER 1.0
> Beachten Sie bei der Montage der Systemkomponen-
ten mindestens die Anforderungen an den Aufstellort,
die in der Checkliste Tab. 4.6 genannt sind.
> Überprüfen Sie den Aufstellort anhand der Checkliste
Tab. 4.6.
> Wenn die Überprüfung ergibt, dass Sie ein zusätz-
liches Fundament erstellen müssen, dann beachten
Sie die „Anforderungen an ein zusätzliches Funda-
ment".
Anforderungen an ein zusätzliches Fundament
– Mindestgewicht: 80 kg,
– Mindestgröße: Breite = 1,6 m, Höhe = 0,1 m,
Tiefe = 0,6 m,
– beide Module müssen auf dem Fundament installiert
werden,
– ein Höhenversatz zwischen den Modulen ist nicht
zulässig,
– das Fundament muss ausreichend Platz bieten, dass
beide Module darauf fest verschraubt werden können.
b
Vorsicht!
Verlust der Wirkung!
Wenn Sie eine Gummiunterlage direkt unter
dem KWK-Modul installieren, dann wird keine
schalldämmende Wirkung erreicht.
> Wenn Sie eine Gummiunterlage verwenden
wollen, dann installieren Sie sie stets unter-
halb des zusätzlichen Fundaments.
Anforderungen an den Aufstellort für die weiteren
Systemkomponenten
Anforderungen, die die weiteren Komponenten an den
Aufstellort stellen, sind in der jeweiligen Installations-
anleitung beschrieben.
> Erfüllen Sie alle Anforderungen an den Aufstellort.
Installations- und Wartungsanleitung System ecoPOWER 1.0 0020108994_01
> Beachten Sie beim Aufstellen der einzelnen Kompo-
nenten unbedingt
– die geplante Anordnung der Komponenten entspre-
chend der Aufstell- und Bohrschablone System
ecoPOWER 1.0,
– die Installationsanleitungen der jeweiligen Kompo-
nenten.
Anforderung
an den Aufstellraum:
1.
Aufstellfläche für Installation: ca. 6 m
2. Aufstellraum ist gut zugänglich
3. Betonboden ist für die Verschraubung des
KWK-Moduls und des Wärmeauskopplungs-
moduls geeignet
4. > Bei ungünstigen örtlichen Gegebenheiten,
z. B. hohen Grundwasserständen, erstellen
Sie ein zusätzliches Fundament (es gelten
die „Anforderungen an ein zusätzliches Fun-
dament").
zur Vermeidung von Schallübertragung:
1. wegen Betriebsgeräuschen: Aufstellort grenzt
nicht unmittelbar an einen Raum, der vor
Lärm geschützt werden muss
2. wegen Luftschall: Massives Mauerwerk (keine
Gipskartonwand, keine offenen Durchbrüche
etc.)
3. Wenn der Boden Körperschall leicht überträgt,
dann empfehlen wir:
> Bringen Sie ein zusätzliches Fundament an
(es gelten die „Anforderungen an ein
zusätzliches Fundament").
> Unterlegen Sie das Fundament mit einer
Gummi unterlage. Eine Gummiunterlage
direkt unter dem KWK-Modul und ohne Fun-
dament ist nicht zulässig.
an die Luft-/Abgasführung:
1. für Abgasschacht und Abgasleitungslänge:
> Beachten Sie die Anforderungen gemäß
Montageanleitung für die Luft-/Abgasfüh-
rung ecoPOWER 1.0.
2. Raum- und Ansaugluft sind frei von
Chemikalien belastung
3. Die Zuluft wird nicht über einen Schacht ange-
saugt, der vorher für eine Öl- oder Feststoff-
heizung genutzt wurde.
Tab. 4.6 Checkliste: Anforderungen an den Aufstellort
4.5 Abmessungen und Montagemaße
Die Abmessungen und Montagemaße für die einzelnen
Komponenten sind in der jeweiligen Installations-
anleitung beschrieben.
> Beachten Sie beim Aufstellen der Komponenten die
beschriebenen Abmessungen und Montagemaße.
Montage 4
erfüllt
Ja Nein
