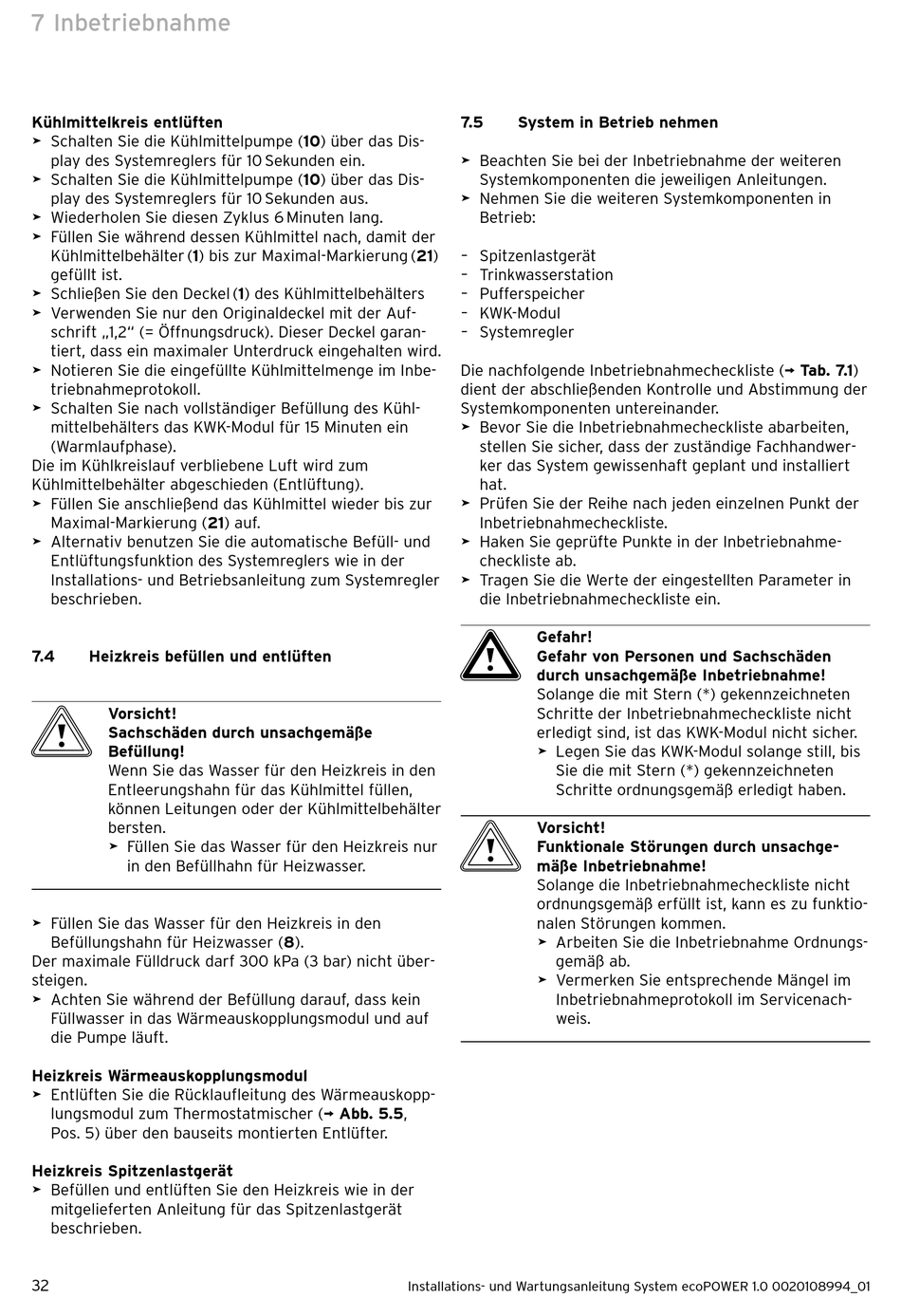

7 Inbetriebnahme
Kühlmittelkreis entlüften
> Schalten Sie die Kühlmittelpumpe (10) über das Dis-
play des Systemreglers für 10 Sekunden ein.
> Schalten Sie die Kühlmittelpumpe (10) über das Dis-
play des Systemreglers für 10 Sekunden aus.
> Wiederholen Sie diesen Zyklus 6 Minuten lang.
> Füllen Sie während dessen Kühlmittel nach, damit der
Kühlmittelbehälter (1) bis zur Maximal-Markierung (21)
gefüllt ist.
> Schließen Sie den Deckel (1) des Kühlmittelbehälters
> Verwenden Sie nur den Originaldeckel mit der Auf-
schrift „1,2" (= Öffnungsdruck). Dieser Deckel garan-
tiert, dass ein maximaler Unterdruck eingehalten wird.
> Notieren Sie die eingefüllte Kühlmittelmenge im Inbe-
triebnahmeprotokoll.
> Schalten Sie nach vollständiger Befüllung des Kühl-
mittelbehälters das KWK-Modul für 15 Minuten ein
(Warmlaufphase).
Die im Kühlkreislauf verbliebene Luft wird zum
Kühlmittel behälter abgeschieden (Entlüftung).
> Füllen Sie anschließend das Kühlmittel wieder bis zur
Maximal-Markierung (21) auf.
> Alternativ benutzen Sie die automatische Befüll- und
Entlüftungsfunktion des Systemreglers wie in der
Installations- und Betriebsanleitung zum Systemregler
beschrieben.
7.4 Heizkreis befüllen und entlüften
b
Vorsicht!
Sachschäden durch unsachgemäße
Befüllung!
Wenn Sie das Wasser für den Heizkreis in den
Entleerungshahn für das Kühlmittel füllen,
können Leitungen oder der Kühlmittel behälter
bersten.
> Füllen Sie das Wasser für den Heizkreis nur
in den Befüllhahn für Heizwasser.
> Füllen Sie das Wasser für den Heizkreis in den
Befüllungs hahn für Heizwasser (8).
Der maximale Fülldruck darf 300 kPa (3 bar) nicht über-
steigen.
> Achten Sie während der Befüllung darauf, dass kein
Füllwasser in das Wärmeauskopplungsmodul und auf
die Pumpe läuft.
Heizkreis Wärmeauskopplungsmodul
> Entlüften Sie die Rücklaufleitung des Wärmeauskopp-
lungsmodul zum Thermostatmischer (¬ Abb. 5.5,
Pos. 5) über den bauseits montierten Entlüfter.
Heizkreis Spitzenlastgerät
> Befüllen und entlüften Sie den Heizkreis wie in der
mitgelieferten Anleitung für das Spitzenlastgerät
beschrieben.
32
7.5

System in Betrieb nehmen

> Beachten Sie bei der Inbetriebnahme der weiteren
Systemkomponenten die jeweiligen Anleitungen.
> Nehmen Sie die weiteren Systemkomponenten in
Betrieb:
– Spitzenlastgerät
– Trinkwasserstation
– Pufferspeicher
– KWK-Modul
– Systemregler
Die nachfolgende Inbetriebnahmecheckliste (¬ Tab. 7.1)
dient der abschließenden Kontrolle und Abstimmung der
Systemkomponenten untereinander.
> Bevor Sie die Inbetriebnahmecheckliste abarbeiten,
stellen Sie sicher, dass der zuständige Fachhandwer-
ker das System gewissenhaft geplant und installiert
hat.
> Prüfen Sie der Reihe nach jeden einzelnen Punkt der
Inbetriebnahmecheckliste.
> Haken Sie geprüfte Punkte in der Inbetriebnahme-
checkliste ab.
> Tragen Sie die Werte der eingestellten Parameter in
die Inbetriebnahmecheckliste ein.
a
Gefahr!
Gefahr von Personen und Sachschäden
durch unsachgemäße Inbetriebnahme!
Solange die mit Stern (*) gekennzeichneten
Schritte der Inbetriebnahmecheckliste nicht
erledigt sind, ist das KWK-Modul nicht sicher.
> Legen Sie das KWK-Modul solange still, bis
Sie die mit Stern (*) gekennzeichneten
Schritte ordnungsgemäß erledigt haben.
b
Vorsicht!
Funktionale Störungen durch unsachge-
mäße Inbetriebnahme!
Solange die Inbetriebnahmecheckliste nicht
ordnungsgemäß erfüllt ist, kann es zu funktio-
nalen Störungen kommen.
> Arbeiten Sie die Inbetriebnahme Ordnungs-
gemäß ab.
> Vermerken Sie entsprechende Mängel im
Inbetriebnahmeprotokoll im Servicenach-
weis.
