5

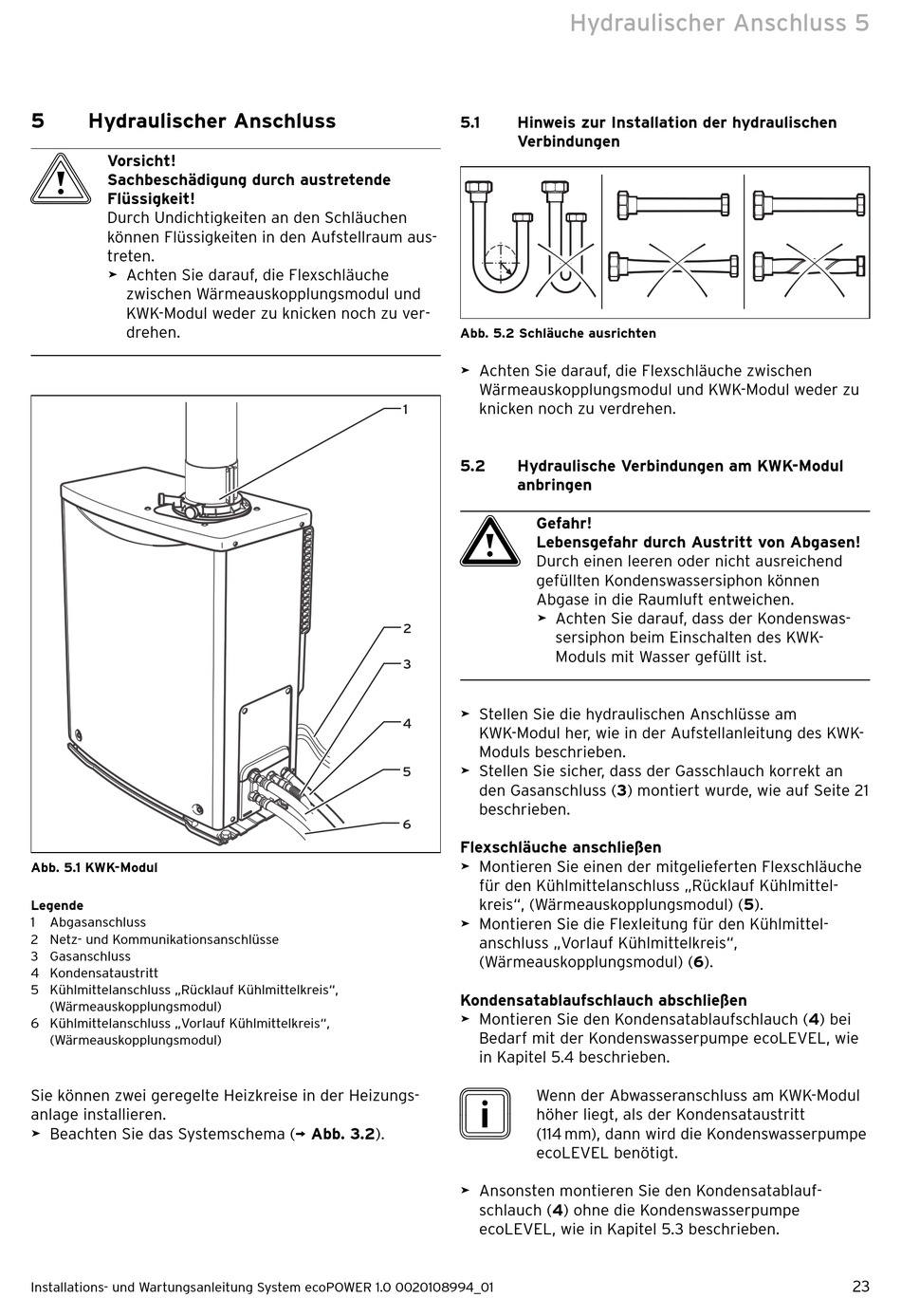

Hydraulischer Anschluss

b
Vorsicht!
Sachbeschädigung durch austretende
Flüssigkeit!
Durch Undichtigkeiten an den Schläuchen
können Flüssigkeiten in den Aufstellraum aus-
treten.
> Achten Sie darauf, die Flex schläuche
zwischen Wärmeauskopplungsmodul und
KWK-Modul weder zu knicken noch zu ver-
drehen.
Abb. 5.1 KWK-Modul
Legende
1 Abgasanschluss
2 Netz- und Kommunikationsanschlüsse
3 Gasanschluss
4 Kondensataustritt
5 Kühlmittelanschluss „Rücklauf Kühlmittelkreis",
(Wärmeauskopplungsmodul)
6 Kühlmittelanschluss „Vorlauf Kühlmittelkreis",
(Wärmeauskopplungsmodul)
Sie können zwei geregelte Heizkreise in der Heizungs-
anlage installieren.
> Beachten Sie das Systemschema (¬ Abb. 3.2).
Installations- und Wartungsanleitung System ecoPOWER 1.0 0020108994_01
Hydraulischer Anschluss 5
5.1 Hinweis zur Installation der hydraulischen
Verbindungen
Abb. 5.2 Schläuche ausrichten
> Achten Sie darauf, die Flex schläuche zwischen
Wärme auskopplungsmodul und KWK-Modul weder zu
knicken noch zu verdrehen.
1
5.2 Hydraulische Verbindungen am KWK-Modul
anbringen
a
Gefahr!
Lebensgefahr durch Austritt von Abgasen!
Durch einen leeren oder nicht ausreichend
gefüllten Kondenswassersiphon können
Abgase in die Raumluft entweichen.
> Achten Sie darauf, dass der Kondenswas-
2
sersiphon beim Einschalten des KWK-
Moduls mit Wasser gefüllt ist.
3
> Stellen Sie die hydraulischen Anschlüsse am
4
KWK-Modul her, wie in der Aufstellanleitung des KWK-
Moduls beschrieben.
> Stellen Sie sicher, dass der Gasschlauch korrekt an
5
den Gasanschluss (3) montiert wurde, wie auf Seite 21
beschrieben.
6
Flexschläuche anschließen
> Montieren Sie einen der mitgelieferten Flexschläuche
für den Kühlmittel anschluss „Rücklauf Kühlmittel-
kreis", (Wärmeauskopplungsmodul) (5).
> Montieren Sie die Flexleitung für den Kühlmittel-
anschluss „Vorlauf Kühlmittelkreis",
(Wärmeauskopplungsmodul) (6).
Kondensatablaufschlauch abschließen
> Montieren Sie den Kondensatablaufschlauch (4) bei
Bedarf mit der Kondenswasserpumpe ecoLEVEL, wie
in Kapitel 5.4 beschrieben.
i
Wenn der Abwasseranschluss am KWK-Modul
höher liegt, als der Kondensataustritt
(114 mm), dann wird die Kondenswasserpumpe
ecoLEVEL benötigt.
> Ansonsten montieren Sie den Kondensatablauf-
schlauch (4) ohne die Kondenswasserpumpe
ecoLEVEL, wie in Kapitel 5.3 beschrieben.
23
