1
2

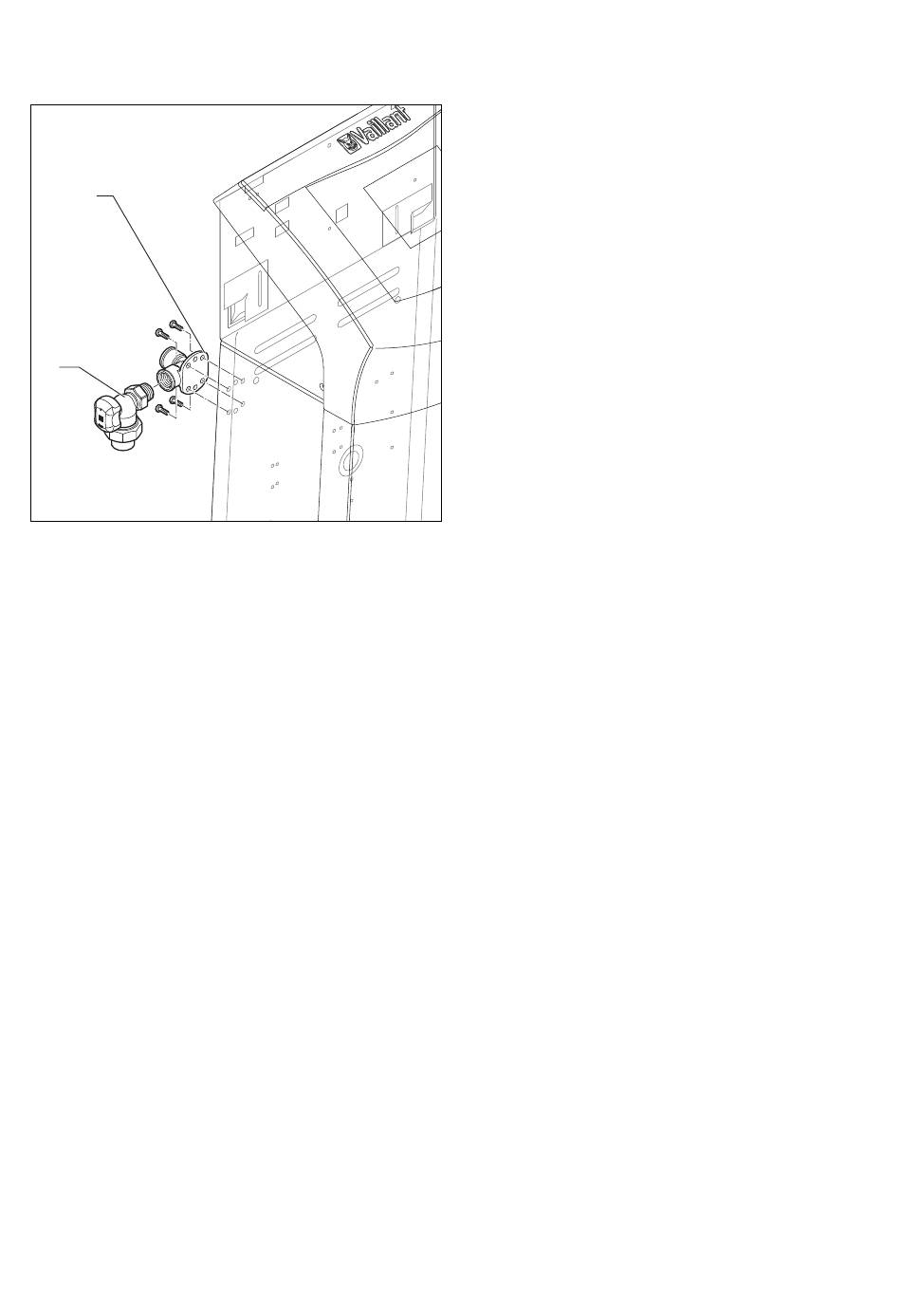

Abb. 4.11 Wandscheibe und Gasabsperrhahn an das Wärme -
auskopplungsmodul montieren
Legende
1 Wandscheibe mit 4 Schrauben
2 Gasabsperrhahn
> Achten Sie darauf, Wandscheibe (1) und Gasabsperr-
hahn (2) in der korrekten Position anzubringen, wie
auf Abb. 4.11 dargestellt.
Wandscheibe montieren
> Montieren Sie die Wandscheibe (1) mit den mitge-
lieferten Schrauben an der Rückseite des Wärme-
auskopplungsmoduls.
> Verwenden Sie dabei die vorgefertigten Bohrungen
am Wärme auskopplungsmodul.
Gasabsperrhahn montieren
> Schrauben Sie den Gasabsperrhahn (2) in die Wand-
scheibe (1) ein.
> Beachten Sie bei der Montage des Gasabsperrhahns
die Anweisungen auf dem Aufkleber auf der Rückseite
des Wärmeauskopplungsmoduls (¬ Abb. 4.12, Pos. 5).
Den Gasschlauch dürfen Sie erst nach Aufstellung des
Wärmeauskopplungsmoduls montieren!
4.7.4

KWK-Modul aufstellen

> Stellen Sie das KWK-Modul in der Montageposition
auf.
> Achten Sie darauf, dass das KWK-Modul vollflächig auf
dem Boden steht.
Dämmende Materialien zwischen Boden und Modul sind
nicht zulässig.
Installations- und Wartungsanleitung System ecoPOWER 1.0 0020108994_01
> Legen Sie die mitgelieferten Unterlegscheiben
d = 29 mm auf die Stockschrauben.
> Schrauben Sie die Muttern M10 fest.
4.7.5

Gasschlauch am KWK-Modul montieren

> Montieren Sie die Überwurfverschraubung des Gas-
absperrhahns an dem Gasschlauch.
> Achten Sie darauf, dass der Gasschlauch während der
gesamten Montage nicht auf dem Boden liegt und
nicht beschädigt oder verunreinigt wird.
> Montieren Sie den Gasschlauch am KWK-Modul (max.
50 Nm Anzugsmoment).
4.7.6 Netzanschlusskabel und Kommunikationskabel
am KWK-Modul anschließen
> Schließen Sie das Netzanschlusskabel am KWK-Modul
nach der Aufstellanleitung des KWK-Moduls an.
> Lassen Sie den Rest des Netzanschlusskabels noch
aufgewickelt.
> Schließen Sie das Kommunikationskabel am KWK-
Modul nach der Aufstellanleitung des KWK-Moduls an.
> Achten Sie darauf, dass das Netzanschlusskabel den
Lüfter des KWK-Modul-Wechselrichters nicht berührt.
Beide Kabel dürfen erst dann an den Systemregler ange-
schlossen werden, wenn das System aufgestellt und
hydraulisch angeschlossen ist.
4.7.7 Wärmeauskopplungsmodul aufstellen
> Stellen Sie das Wärmeauskopplungsmodul in der
Montage position auf.
> Richten Sie das Wärmeauskopplungsmodul mit Hilfe
der Langlöcher und Stellfüße aus.
Der Abstand zwischen KWK-Modul und Wärmeauskopp-
lungsmodul muss, wie in der Aufstell- und Bohrscha-
blone System ecoPOWER 1.0 angegeben, 250 mm betra-
gen.
> Prüfen Sie den Abstand zwischen beiden Modulen.
> Passen Sie gegebenenfalls den Abstand mit Hilfe der
Langlöcher beider Module an.
> Legen Sie die mitgelieferten Unterlegscheiben
d = 24 mm auf die Stockschrauben.
> Schrauben Sie die Muttern M10 fest.
Montage 4
